Name: Nätverksomkopplare Svart 2.5 mm² 250 A 3 NO, 4 switch Siemens 3KC83380CA220GA3
Brand: Siemens
SKU: 2263551
Availability: BackOrder

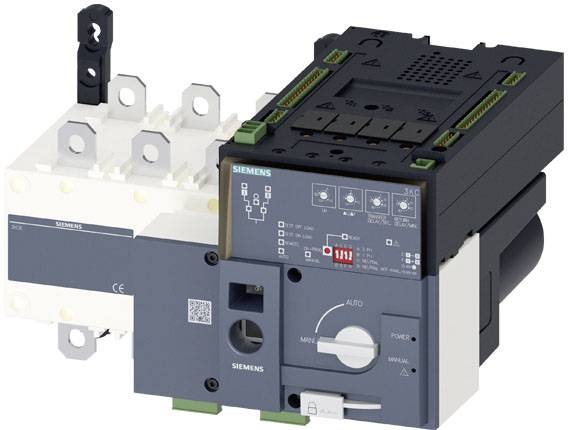

En elektrisk omkopplare från Siemens med olika anslutningar och kontrollindikationer på framsidan. Huvudsakligen för industriella tillämpningar.

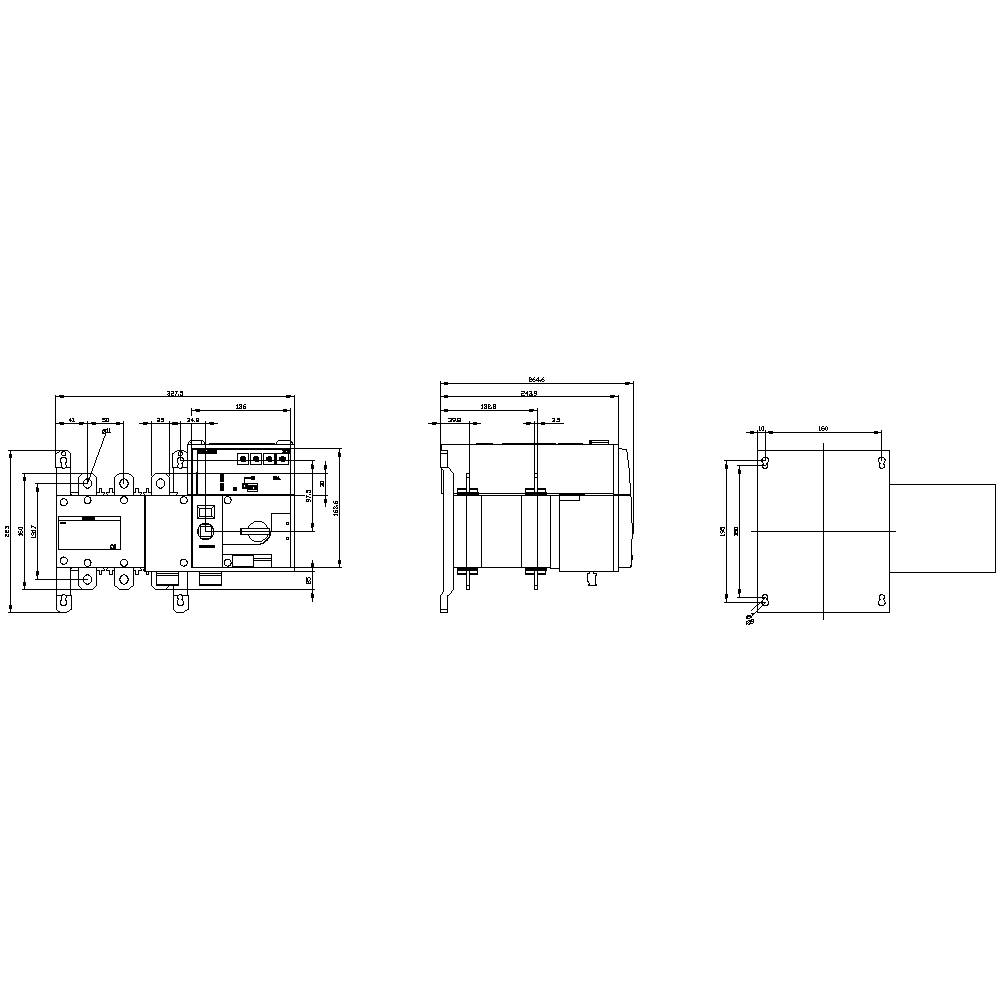

Teknisk ritning av en mekanisk komponent med dimensionsangivelser i tre vyer: framifrån, från sidan och ovanifrån.

1/2

Liknande avbildning

Typ av produkt

Nätverksomkopplare

Antal poler

Nominell ström - avrundad

250 A

Kontakttyp

3 NO

4 switch

Driftspänning (specifikationer)

690 V/AC

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tors 17 dec.

Antal

Styck

Toal (48 290,00 kr / stycken)

48 290,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Antal digitalingångar: 11 fasta ingångar
Antal reläutgångar 3 fast
Antal övervakade faser: 3
Åtdragningsmoment / in- och utgångar / vid skruvanslutning / maximalt 0,6 Nm
Åtdragningsmoment / för huvudkontakter / vid skruvanslutning / maximalt 26 Nm
Utförande för visning/för visning av kopplingsställning Handdrift: I-O-II.
Utförande av gränssnitt / för RJ45-anslutningsdon: 8-trådig, rak nätverkskabel, utan skärmning
Utförande av manöverelement: Långt vridhandtag
Utförande av elektriska anslutningar / in- och utgångar: Avtagbar/jackbar
Utförande av den elektriska anslutningen / för huvudströmkretsen: Skenanslutning
Handtagets utförande: Handtag
Frånkopplingstid / vid funktionsföljd i-O-II eller II-O-i / vid AC / vid 415 V / minimum: 405 ms
Frånkopplingstid / vid funktionsföljd i-O-II eller II-O-i / vid AC / vid 415 V / max: 60405 ms
Konstruktion av produkten: Fast installation
Montering: Skruvfastsättning
Driftsfrekvens: 45 - 65 Hz
Omslagscykler: 60 s.
För användning/huvudbrytare: Ja
För användning / lastfrånskiljare: Ja
För användning/säkerhetsbrytare: Ja
Lämplighet för användning/ underhålls-/reparationsbrytare: Ja
Ingångsström / på digital ingång / vid signal <0> / max: 2,1 mA
Ingångsfördröjning 0,046 s.
Elektrisk livslängd (omslagscykler) / vid AC-21 B, AC-22 B, AC-23 B: 1000
Mekanisk livslängd (omslagscykler) / vid funktionsföljd i-O-II-O-i: 8000
Mekanisk livslängd (omslagscykler) / vid funktionsföljd O-i-O / standard: 7000
Pulslängd / min. 0,06 s.
Isolationsspänning: 1000 V
Nettovikt: 8000 g
Position / kopplingdrivenhetens läge: I höger ände
Produktutrustning/lås: Ja
Produktutökning / extra brytare: Ja
Omkopplingstid/styrenheten / max: 3600 s.
Kapslingsklass IP / framsidan: IP00
Kapslingsklass IP / vid stängd brytare / med bländare eller kabelskavtäckning: IP20
Omgivningstemperatur under drift -20 °C till +70 °C.
Omkopplingstid/styrenheten / max: 60 s.
Effektförlust vid AC / vid 230 V: 2,5 W.
Effektförlust maximalt 17,7 W.
Föroreningsgrad: 3.
Matningsspänning / vid AC / max. 332 V.
Överspänningskategori: III

Typ av produkt: Nätverksomkopplare

Kontakttyp: 3 NO
4 switch

Driftspänning (specifikationer): 690 V/AC

Tillverkarfärg: Svart

Tvärsnitt: 2.5 mm²

Antal poler: 3

Mått.: (B x H x D) 328 x 160 x 292 mm

Nominell ström: 250 A

Nominell ström - avrundad: 250 A

Utförande: Automatisk, motordrivning

Bredd: 328 mm

Höjd: 160 mm

Djup: 292 mm

: 0

: 0

: 250 A

: 3

: IP00

: 4

: TRUE

: TRUE

: Rail connection

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 110 kW

: Black

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 415 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 250 A

: 200

: Other

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Antal poler

Nominell ström - avrundad

Nätverksomkopplare Svart 2.5 mm² 250 A 3 NO, 4 switch Siemens 3KC83380CA220GA3

Artikelnr.:2263551

Leverans tors 17 dec.

Conrad Electronic

Denna artikel

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

48 290,00 kr^*

Nätverksomkopplare Svart 2.5 mm² 1250 A 3 NO, 4 switch Siemens 3KC83520GA220GA3

Artikelnr.:2263554

Leverans tors 18 mars 2027

Conrad Electronic

1250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

119 192,13 kr^*

Nätverksomkopplare Svart 2.5 mm² 1250 A 3 NO, 4 switch Siemens 3KC84520GA220GA3

Artikelnr.:2263558

Leverans mån 16 nov.

Conrad Electronic

1250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

127 766,13 kr^*

Nätverksomkopplare Svart 2.5 mm² 2000 A 3 NO, 4 switch Siemens 3KC83560JA220GA3

Artikelnr.:2263555

Leverans mån 14 dec.

Conrad Electronic

2000 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

193 730,36 kr^*

Nätverksomkopplare Svart 2.5 mm² 2500 A 3 NO, 4 switch Siemens 3KC83580JA220GA3

Artikelnr.:2263556

Leverans mån 14 dec.

Conrad Electronic

2500 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

244 344,48 kr^*

Nätverksomkopplare Svart 2.5 mm² 2500 A 3 NO, 4 switch Siemens 3KC84580JA220GA3

Artikelnr.:2263559

Leverans mån 16 nov.

Conrad Electronic

2500 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

265 779,40 kr^*

Nätverksomkopplare Svart 2.5 mm² 3200 A 3 NO, 4 switch Siemens 3KC84600JA220GA3

Artikelnr.:2263560

Leverans mån 16 nov.

Conrad Electronic

3200 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

306 021,78 kr^*

Nätverksomkopplare Svart 2.5 mm² 630 A 3 NO, 4 switch Siemens 3KC83460EA220GA3

Artikelnr.:2263552

Leverans mån 16 nov.

Conrad Electronic

630 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

78 490,00 kr^*

Nätverksomkopplare Svart 2.5 mm² 800 A 3 NO, 4 switch Siemens 3KC83480FA220GA3

Artikelnr.:2263553

Leverans ons 14 apr. 2027

Conrad Electronic

800 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

94 390,00 kr^*

Nätverksomkopplare Svart 2.5 mm² 800 A 3 NO, 4 switch Siemens 3KC84480FA220GA3

Artikelnr.:2263557

Leverans mån 16 nov.

Conrad Electronic

800 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

100 329,36 kr^*

Dokument & nedladdningar

Datablad

Datablad 2263551 Nätverksomkopplare Svart 2.5 mm² 250 A 3 NO, 4 switch Siemens 3KC83380CA220GA3

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2263551 Nätverksomkopplare Svart 2.5 mm² 250 A 3 NO, 4 switch Siemens 3KC83380CA220GA3

Beskrivning

SENTRON, ATE, nätomkopplare 3KC, automatisk, ATSE, 3-polig, IU: 250 A, UE AC: 415 V, IE vid AC-33 B vid 415V: 200 A, IE vid AC-23 A vid 690V: 125 A, skruvfäste, motordrivning, höger ände, långt vridhandtag, Skenanslutning nätomkoppling 3KC upp till 3200 A för permanent strömförsörjning. Nätomkopplare 3KC från Siemens står för hög prestanda, enkel installation och säker drift. I portföljen hittar du manuell TSE-, fjärrstyrd TSE- och automatisk ATSE-nätomkoppling i olika utföranden för många olika kopplingsuppgifter. Nätomkopplare 3KC används i energiförsörjningsnät för lastöverföring mellan en normal och alternativ källa. Även omkoppling mellan två laster är möjlig. 1.korta kopplingstider för ATSE och RTSE (upp till 160 A & lt, 180 ms). 2. Kan användas flexibelt tack vare kompakt konstruktion och många tillbehör. 3. Ökad säkerhet under underhållsarbeten genom hänglås. 4. Snabb montering på din-skena vid storlekar upp till 160 A. 5. Effektiv Engineering tack vare omfattande CAx-data. 6. Enkel dokumentation med handboken-konfiguratorn. 7. ideal för kontinuerlig strömförsörjning (UPS

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
