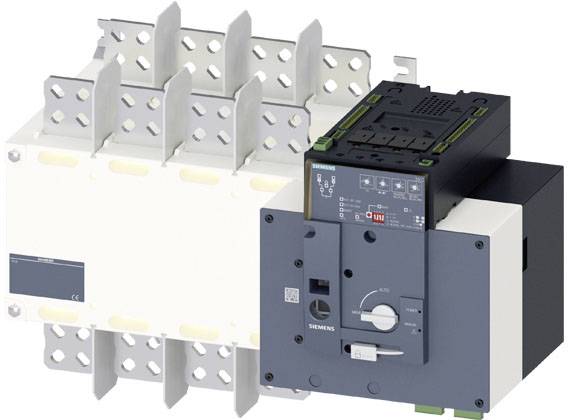

Nätverksomkopplare Svart 2.5 mm² 1250 A 3 NO, 4 switch Siemens 3KC84520GA220GA3
Typ av produkt
Nätverksomkopplare
Antal poler
4
Nominell ström - avrundad
1250 A
Kontakttyp
3 NO
4 switch
Driftspänning (specifikationer)
690 V/AC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (127 766,13 kr / stycken)
127 766,13 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Antal digitalingångar: 11 fasta ingångar
- Antal reläutgångar 3 fast
- Antal övervakade faser: 3
- Åtdragningsmoment / in- och utgångar / vid skruvanslutning / maximalt 0,6 Nm
- Åtdragningsmoment / för huvudkontakter / vid skruvanslutning / maximalt 26 Nm
- Utförande för visning/för visning av kopplingsställning Handdrift: I-O-II.
- Utförande av gränssnitt / för RJ45-anslutningsdon: 8-trådig, rak nätverkskabel, utan skärmning
- Utförande av manöverelement: Långt vridhandtag
- Utförande av elektriska anslutningar / in- och utgångar: Avtagbar/jackbar
- Utförande av den elektriska anslutningen / för huvudströmkretsen: Skenanslutning
- Handtagets utförande: Handtag
- Frånkopplingstid / vid funktionsföljd i-O-II eller II-O-i / vid AC / vid 415 V / minimum: 1400 ms
- Frånkopplingstid / vid funktionsföljd i-O-II eller II-O-i / vid AC / vid 415 V / max: 61400 ms
- Konstruktion av produkten: Fast installation
- Montering: Skruvfastsättning
- Driftsfrekvens: 45 - 65 Hz
- Omslagscykler: 180 s.
- För användning/huvudbrytare: Ja
- För användning / lastfrånskiljare: Ja
- För användning/säkerhetsbrytare: Ja
- Lämplighet för användning/ underhålls-/reparationsbrytare: Ja
- Ingångsström / på digital ingång / vid signal <0> / max: 2,1 mA
- Ingångsfördröjning 0,046 s.
- Elektrisk livslängd (omslagscykler) / vid AC-21 B, AC-22 B, AC-23 B: 500
- Mekanisk livslängd (omslagscykler) / vid funktionsföljd i-O-II-O-i: 4000
- Mekanisk livslängd (omslagscykler) / vid funktionsföljd O-i-O / standard: 2500
- Pulslängd / min. 0,06 s.
- Isolationsspänning: 1000 V
- Nettovikt: 34700 g
- Position / kopplingdrivenhetens läge: I höger ände
- Produktutrustning/lås: Ja
- Produktutökning / extra brytare: Ja
- Omkopplingstid/styrenheten / max: 3600 s.
- Kapslingsklass IP / framsidan: IP00
- Kapslingsklass IP / vid stängd brytare / med bländare eller kabelskavtäckning: IP20
- Omgivningstemperatur under drift -20 °C till +70 °C.
- Omkopplingstid/styrenheten / max: 60 s.
- Effektförlust vid AC / vid 230 V: 2,5 W.
- Effektförlust maximalt 373,2 W.
- Föroreningsgrad: 3.
- Matningsspänning / vid AC / max. 332 V.
- Överspänningskategori: III
- Typ av produkt
Nätverksomkopplare
- Kontakttyp
3 NO
4 switch
- Driftspänning (specifikationer)
690 V/AC
- Tillverkarfärg
Svart
- Tvärsnitt
2.5 mm²
- Antal poler
4

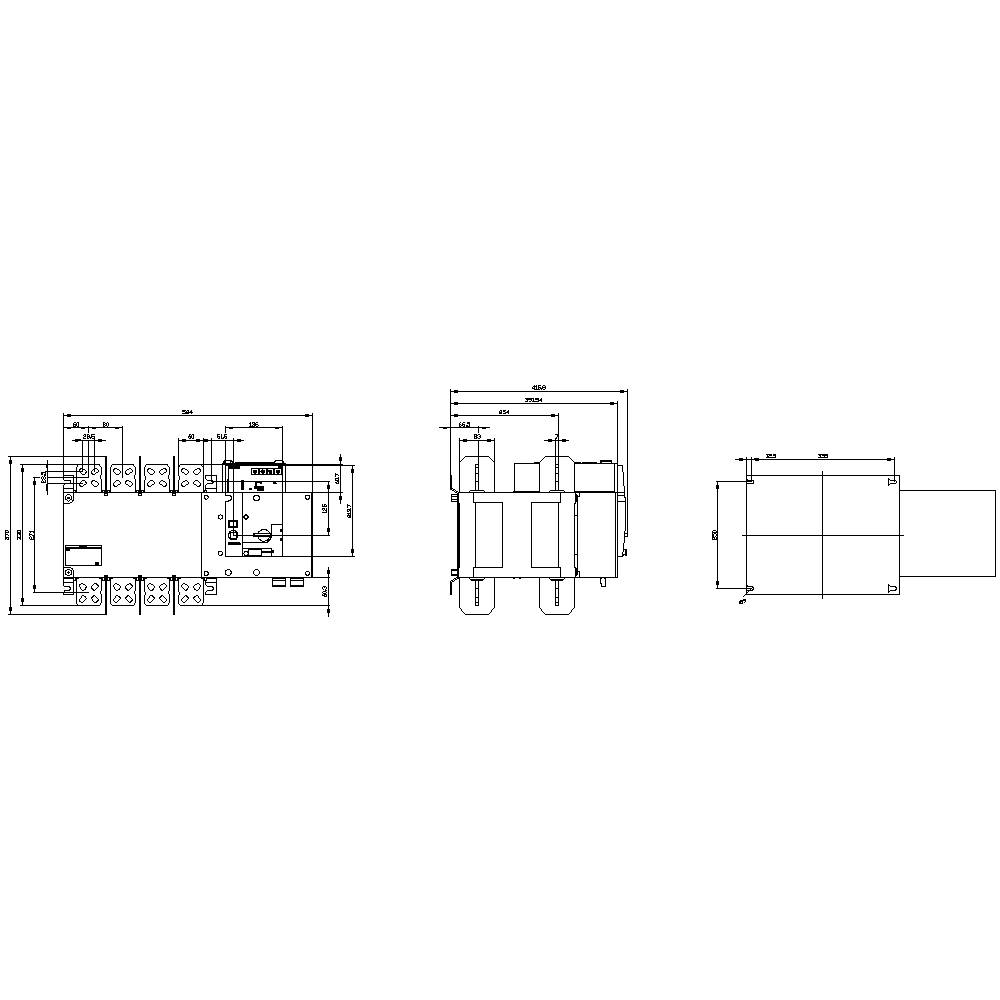

- Mått.
(B x H x D) 584 x 370 x 439.5 mm
- Nominell ström
1250 A
- Nominell ström - avrundad
1250 A
- Utförande
Automatisk, motordrivning
- Bredd
584 mm
- Höjd
370 mm
- Djup
439.5 mm
0
0
1250 A
4
IP00
4
TRUE
TRUE
Rail connection
FALSE
Long rotary handle
TRUE
TRUE
TRUE
710 kW
35 kA
Black
FALSE
FALSE
FALSE
FALSE
FALSE
415 V
FALSE
FALSE
Built-in device fixed built-in technique
1250 A
1250
Other
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2263558 Nätverksomkopplare Svart 2.5 mm² 1250 A 3 NO, 4 switch Siemens 3KC84520GA220GA3
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2263558 Nätverksomkopplare Svart 2.5 mm² 1250 A 3 NO, 4 switch Siemens 3KC84520GA220GA3
Beskrivning
SENTRON, ATE, nätomkopplare 3KC, automatisk, ATSE, 4-polig, IU: 1250 A, UE AC: 415 V, IE vid AC-33 B vid 415V: 1000 A, IE vid AC-23 A vid 690V: 800 A, skruvfäste, motordrivning, höger ände, långt vridhandtag, Skenanslutning nätomkoppling 3KC upp till 3200 A för permanent strömförsörjning. Nätomkopplare 3KC från Siemens står för hög prestanda, enkel installation och säker drift. I portföljen hittar du manuell TSE-, fjärrstyrd TSE- och automatisk ATSE-nätomkoppling i olika utföranden för många olika kopplingsuppgifter. Nätomkopplare 3KC används i energiförsörjningsnät för lastöverföring mellan en normal och alternativ källa. Även omkoppling mellan två laster är möjlig. 1.korta kopplingstider för ATSE och RTSE (upp till 160 A & lt, 180 ms). 2. Kan användas flexibelt tack vare kompakt konstruktion och många tillbehör. 3. Ökad säkerhet under underhållsarbeten genom hänglås. 4. Snabb montering på din-skena vid storlekar upp till 160 A. 5. Effektiv Engineering tack vare omfattande CAx-data. 6. Enkel dokumentation med handboken-konfiguratorn. 7. ideal för kontinuerlig strömförsörjning (UPS
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
