Mentor 1296.2022 Ljusledare Fast Kortfästning, Presspassning

Rektangulär LED-kluster med fem rader genomskinliga dioder. Varje rad innehåller fyra dioder, som är utformade för elektroniska displayer.

Liknande avbildning

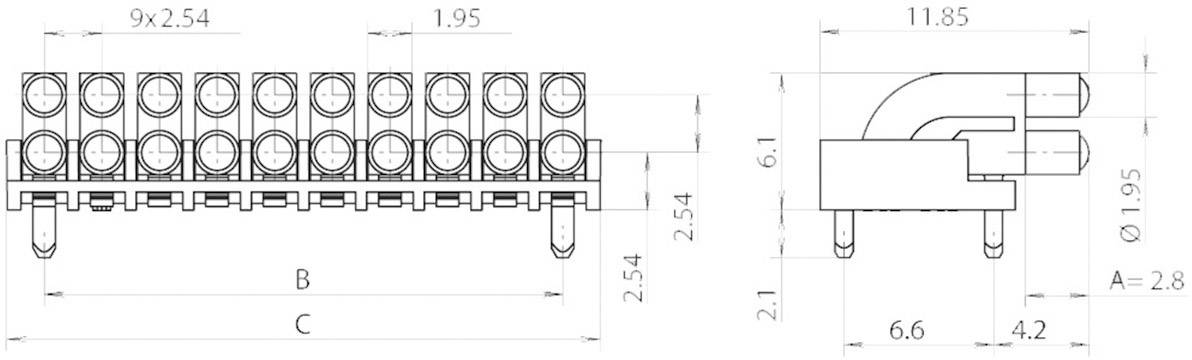

Teknisk ritning av en kontakt, visar front- och sidovy med dimensioner i millimeter.

1/2

Liknande avbildning

Typ av produkt

Ljusledare

Monteringssätt

Kortfästning

Presspassning

Bredd

8.2 mm

Höjd

5.7 mm

Längd

11.85 mm

Datablad (PDF)

Leverans tor. 24 sep.

20 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (19,92 kr / stycken)

19,92 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Miniatyr flerfaldig-ljusledare, liggande

Utstrålningsyta Ø 2 mm

Viktig information!

Tekniska specifikationer

Material: (ljusledare) PC glasklar UL94, (ram) PC svart UL94

Typ: 1296.2022

Typ av produkt: Ljusledare

Monteringssätt: Kortfästning
Presspassning

tillverkargaranti: Mentor

Konfiguration: 2 x 2

Utförande: Fast

Linsform: Välvd

Tillverkarfärg: Transparent

Driftstemperatur (Min): -40 °C

Driftstemperatur (max.): +85 °C

Linsstorlek, Ø: 1.95 mm

Bredd: 8.2 mm

Höjd: 5.7 mm

Längd: 11.85 mm

Mått.: (L x B x H) 11.85 x 8.2 x 5.7 mm

RoHS-godkänd: Ja

Utförande: 2-radig/4-faldig

Visning: Ø 2 mm

Typ: 1296.2022

Temperatur: -40 - +85 °C

Dokument & nedladdningar

Datablad

Datablad 556589 Mentor 1296.2022 Ljusledare Fast Kortfästning, Presspassning

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 556589 Mentor 1296.2022 Ljusledare Fast Kortfästning, Presspassning

Beskrivning

Ljusledarkomponenten är konstruerad för användning av CHIPLED:er av konstruktion 0603 eller mindre former och har ett rastermått på 2,54 mm. Systemet har en ram för att undvika reflektion så att även blandade färger är möjliga. De dubbelt ovanpå varandra ordnade ljusledarelementen fixeras med tappar på kretskortet.
