Magswitch 81101375 Drill Press Fence - 81101375 #####Magnetischer Anschlag

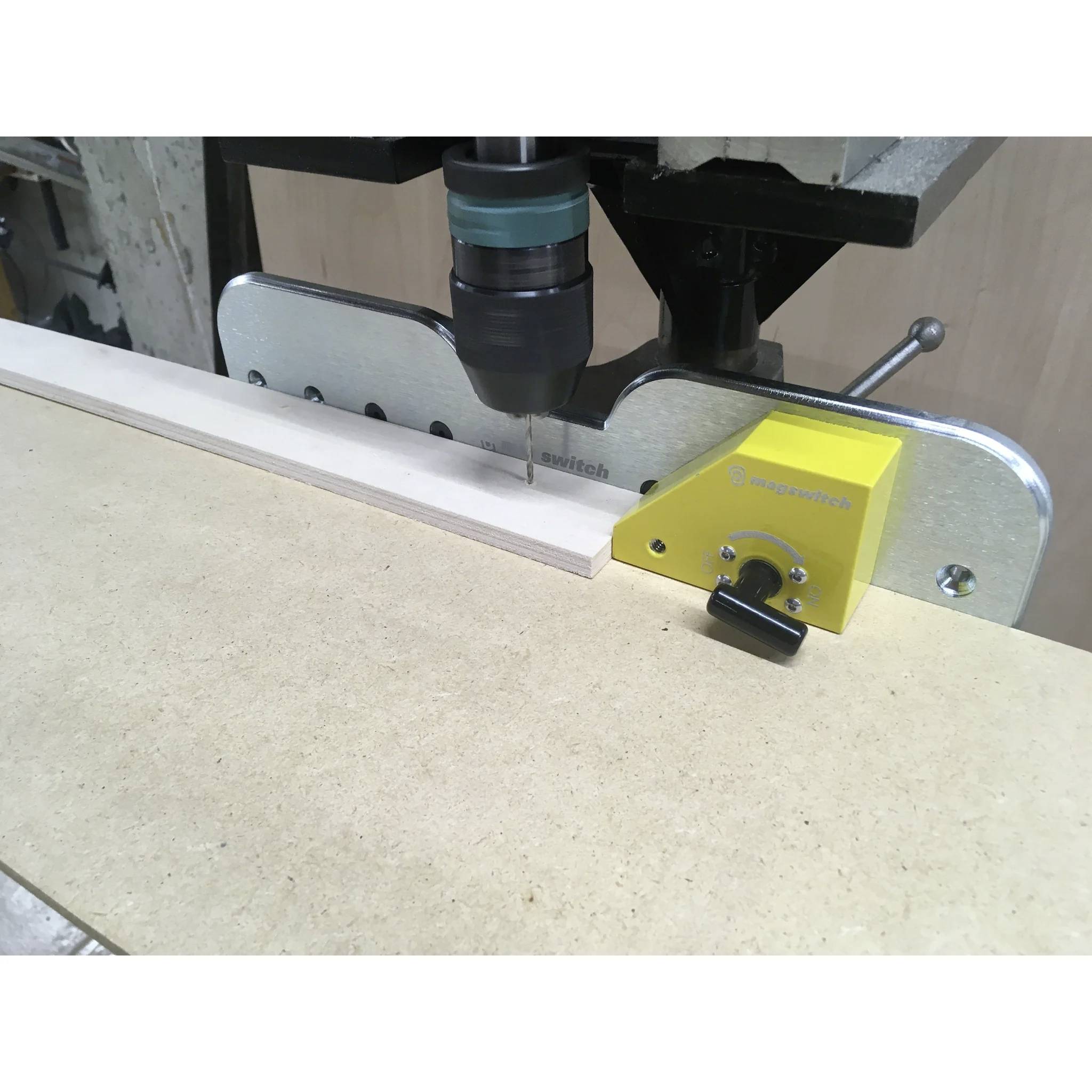

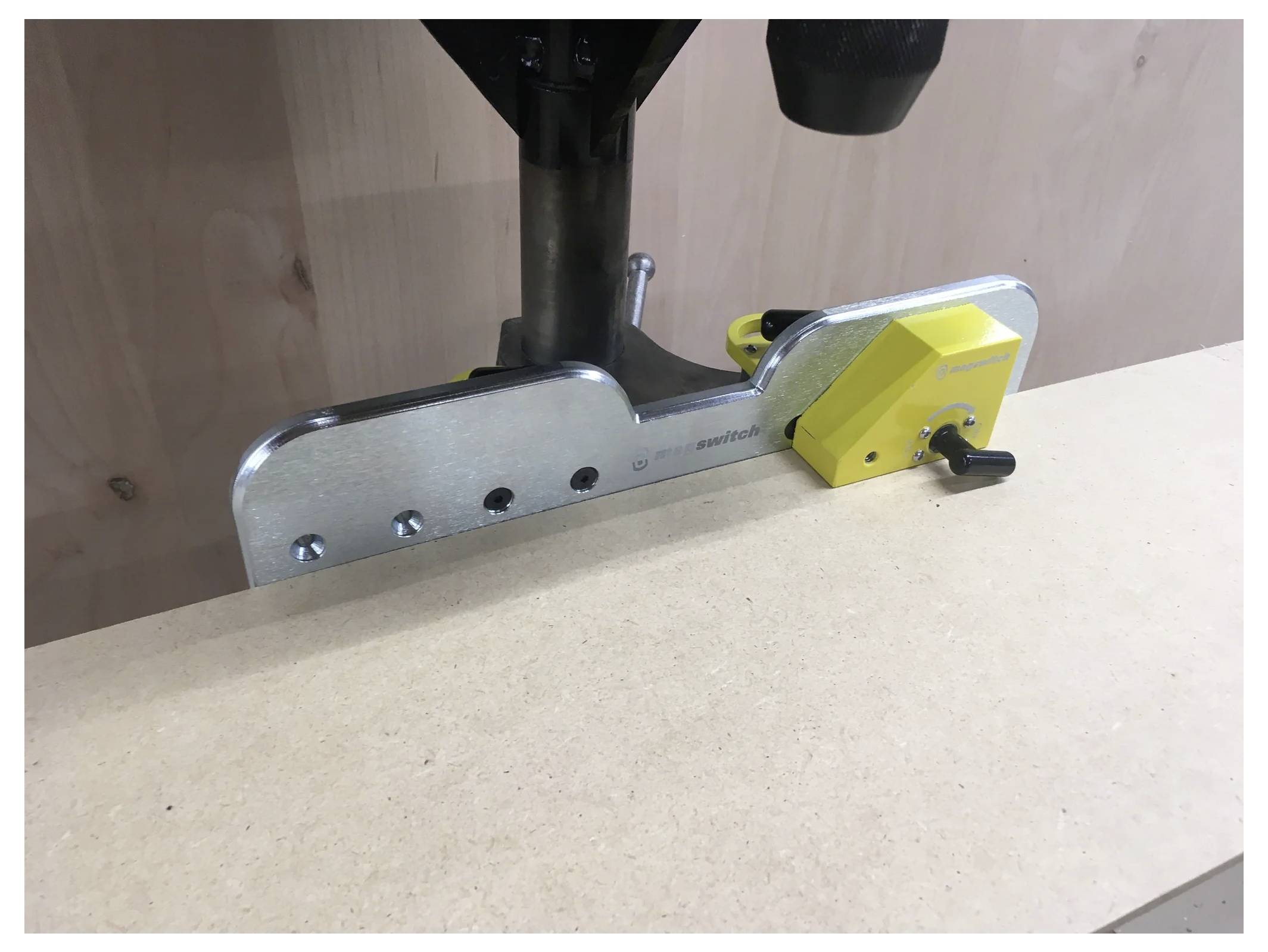

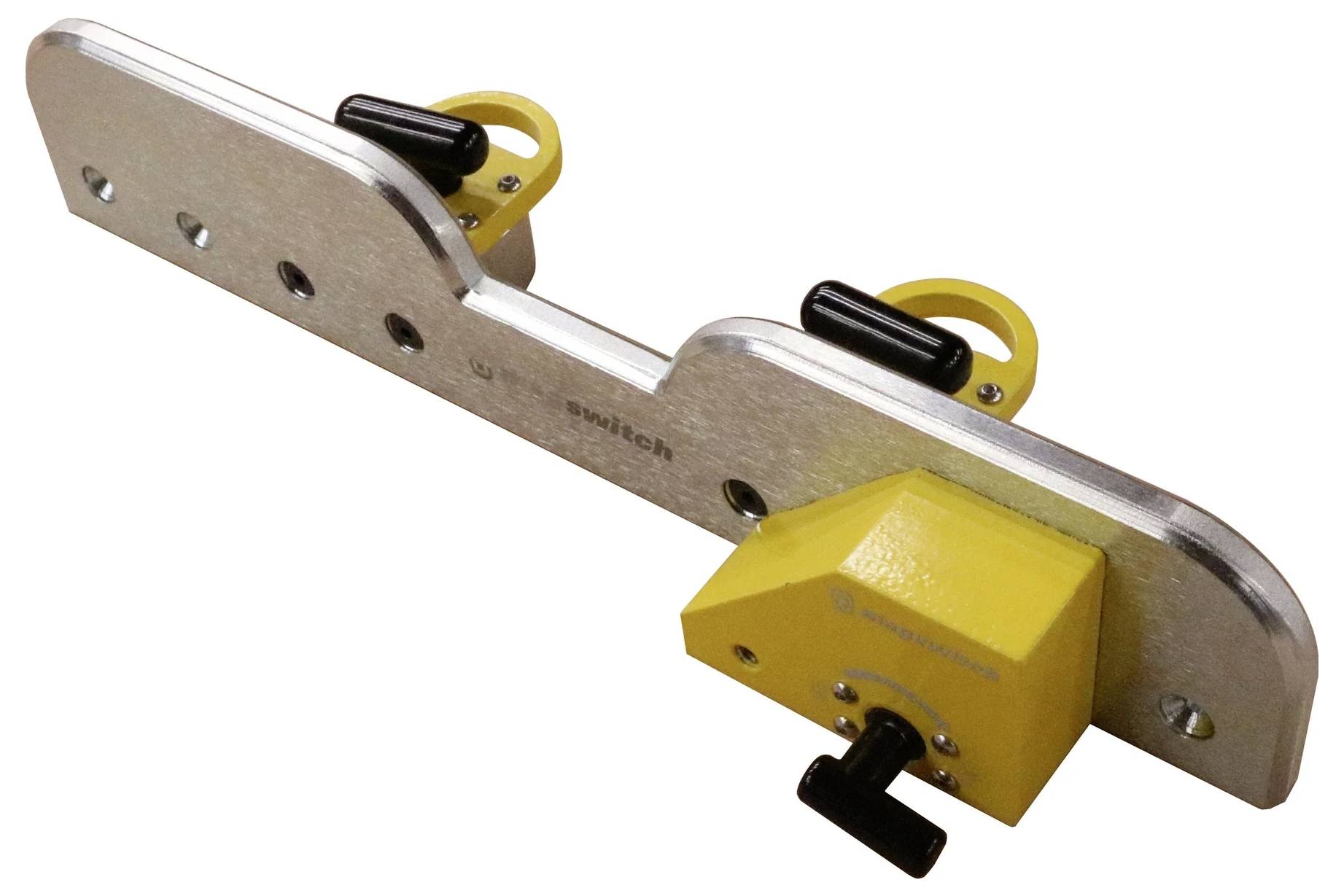

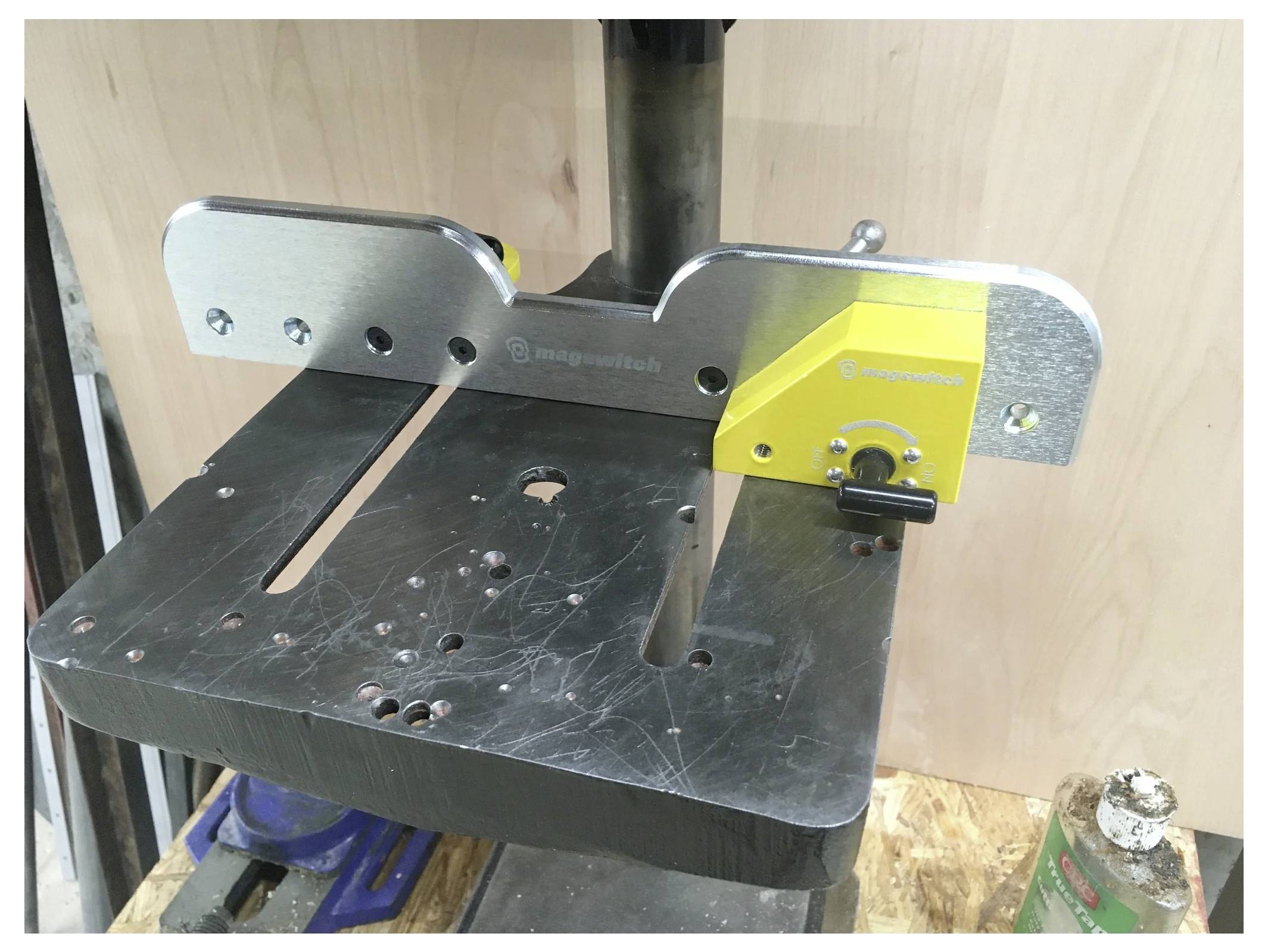

Effektstarka magneter möjliggör snabb positionering och finjustering av anslaget och underlättar borttagning och förvaring när anslag inte behövs. Magneterna kan placeras på olika ställen på anslag för optimal placering på mindre borrmaskinbord. Den robusta vertikala anslagsplattan står inte i borrhålets väg - även om borrhål genomförs nära anslaget. Ett anslagsblock kan snabbt riktas in med borrmaskinbordet eller med ett välskött material under arbetsstycket och kan när det inte används platssparande förvaras. Anslagsplattan är 330 mm lång och 63,5 mm hög. Den maximala hållkraften (skjuvkraft) är 132 kg (291,01 lbs), den maximala skjuvkraften är 19 kg (41,89 lbs), mättningstjockleken är 6 mm (0,24 i), den maximala totalhöjden är 63,50 mm (2,50 i), den totala längden är 330 mm (12,99 i), den totala bredden 69,15 mm (2,72 i) och egenvikten är 2 kg (4,41 lbs). Den magnetiska polytan mäter 40 x 31 mm (2x) eller 1,57 x 1,22 in (2x). Beroende på materialtjocklek uppstår följande maximala krafter: Vid 0,5 mm (0,02 i) 16,9 kg (37,32 lbs), vid 1,0 mm (0,04 i) 45,2 kg (99,65 lbs), vid 2,0 mm (0,08 i) 86,4 kg (190,48 lbs), vid 3,0 mm (0,12 i) 117,6 kg (259,26 lbs), vid 4,0 mm (0,16 i) 124,9 kg (275,42 lbs), vid 5,0 mm (0,20 i) 129,5 kg (285,56 lbs), vid 6,0 mm (0,24 i) 132,1 kg (291,16 lbs) och vid 50,0 mm (1,97 i) 132,5 kg (292,05 lbs). Den säkra arbetsbelastningen (SWL - safe Working Load) erhålls genom den maximala kraften dividerad med en säkerhetsfaktor på minst 5. De angivna värdena fastställdes under laboratorieförhållanden med 2-tums tjockt SAE1018-stål, en ytråhet på 63 mikro-tum och optimerade polskor. Den faktiska hållkraft och säker arbetslast kan variera beroende på användning. Det rekommenderas att produkten testas i förväg vid varje användning och att man konsulterar en MagSwitch-användningsingenjör. Alla uppgifter gäller för enheter med platta handskar. Värdena kan variera med ±5 %. De angivna maximivärdena är inga säkra lyftkrafter – vid specifikationen av verktyget ska hänsyn tas till en motsvarande säkerhetsfaktor. MagSwitch rekommenderar en säkerhetsfaktor på 5:1 för de flesta användningsområden

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
