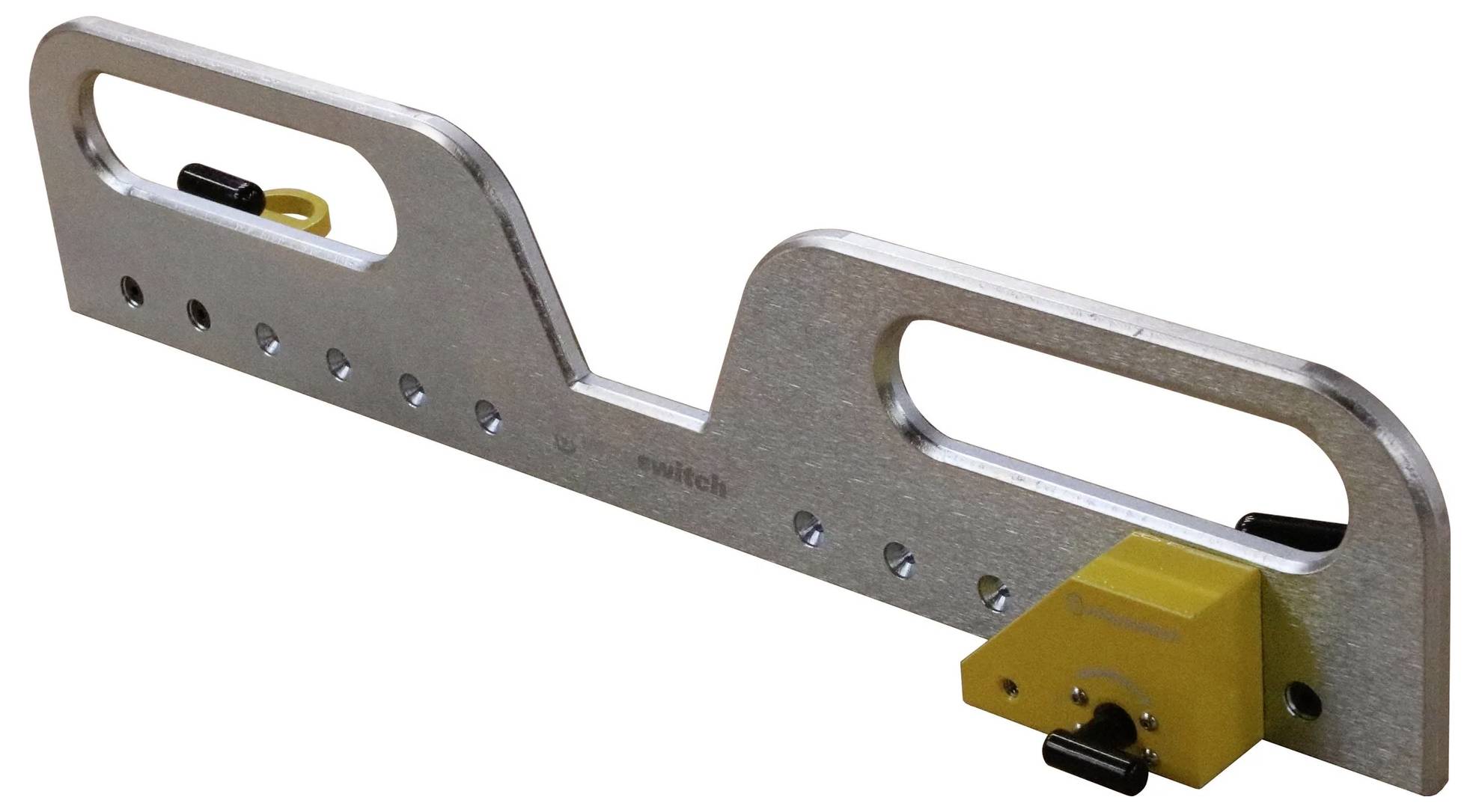

Magswitch 81101371 Drill Press Fence Pro - 81101371 #####Magnetischer Anschlag

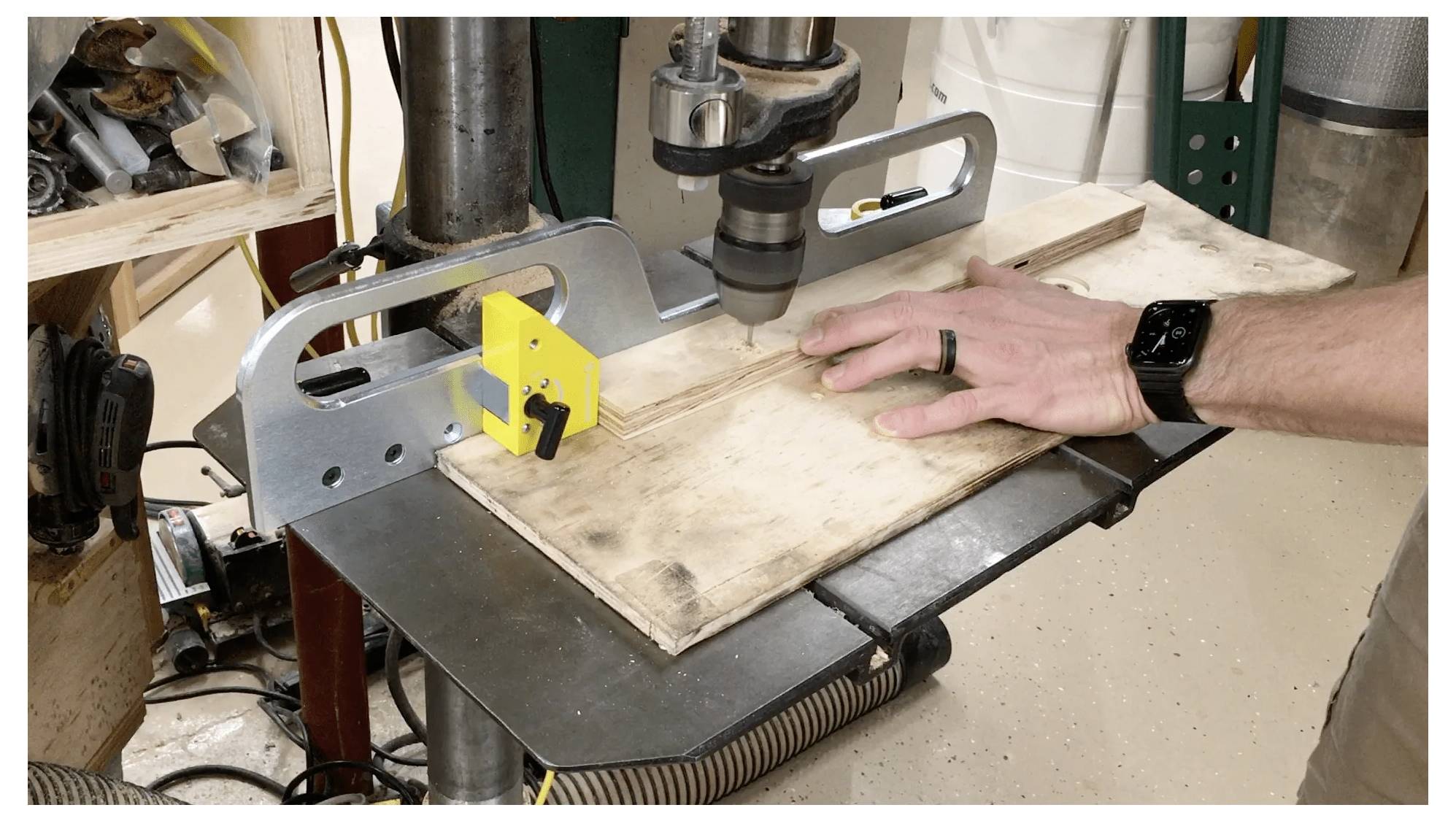

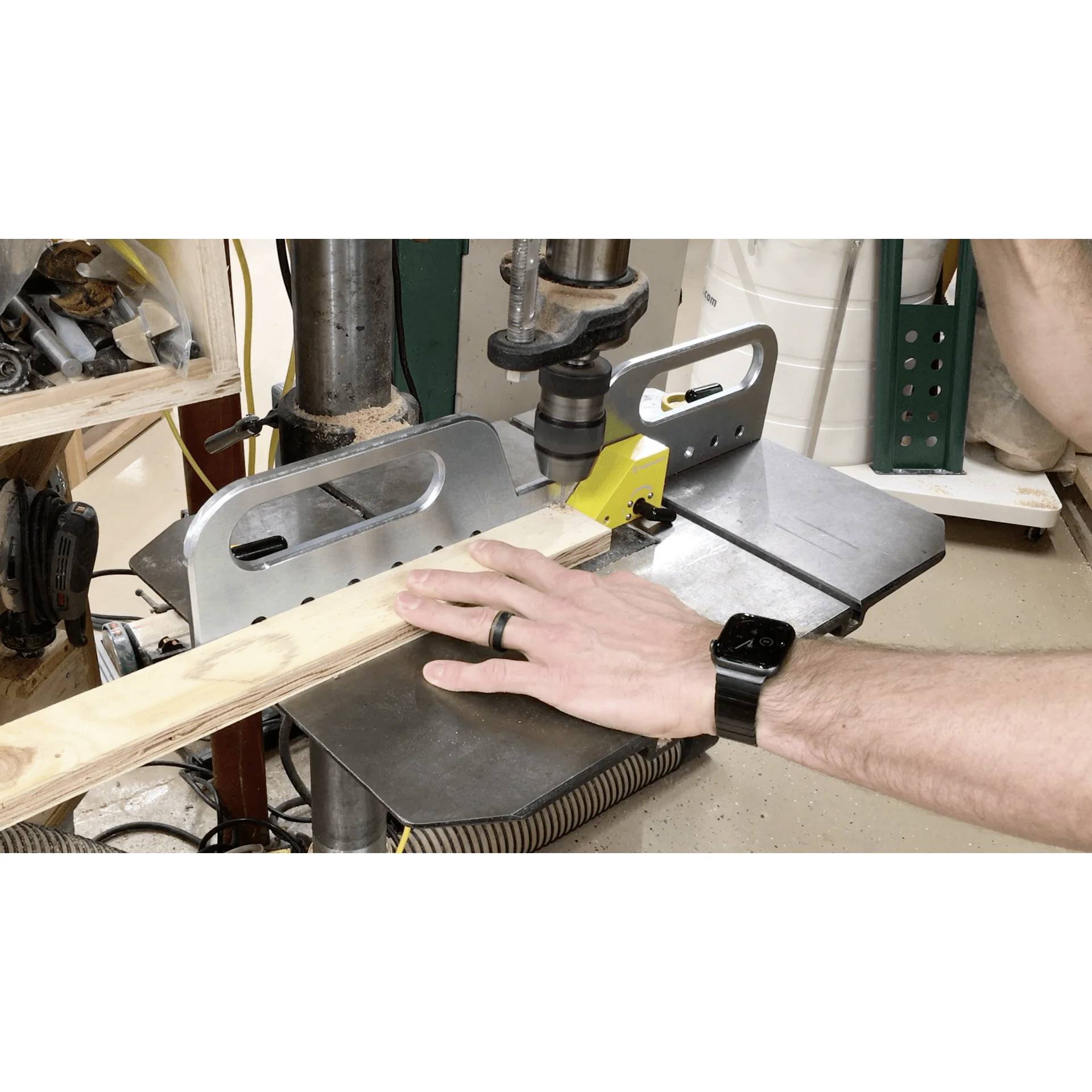

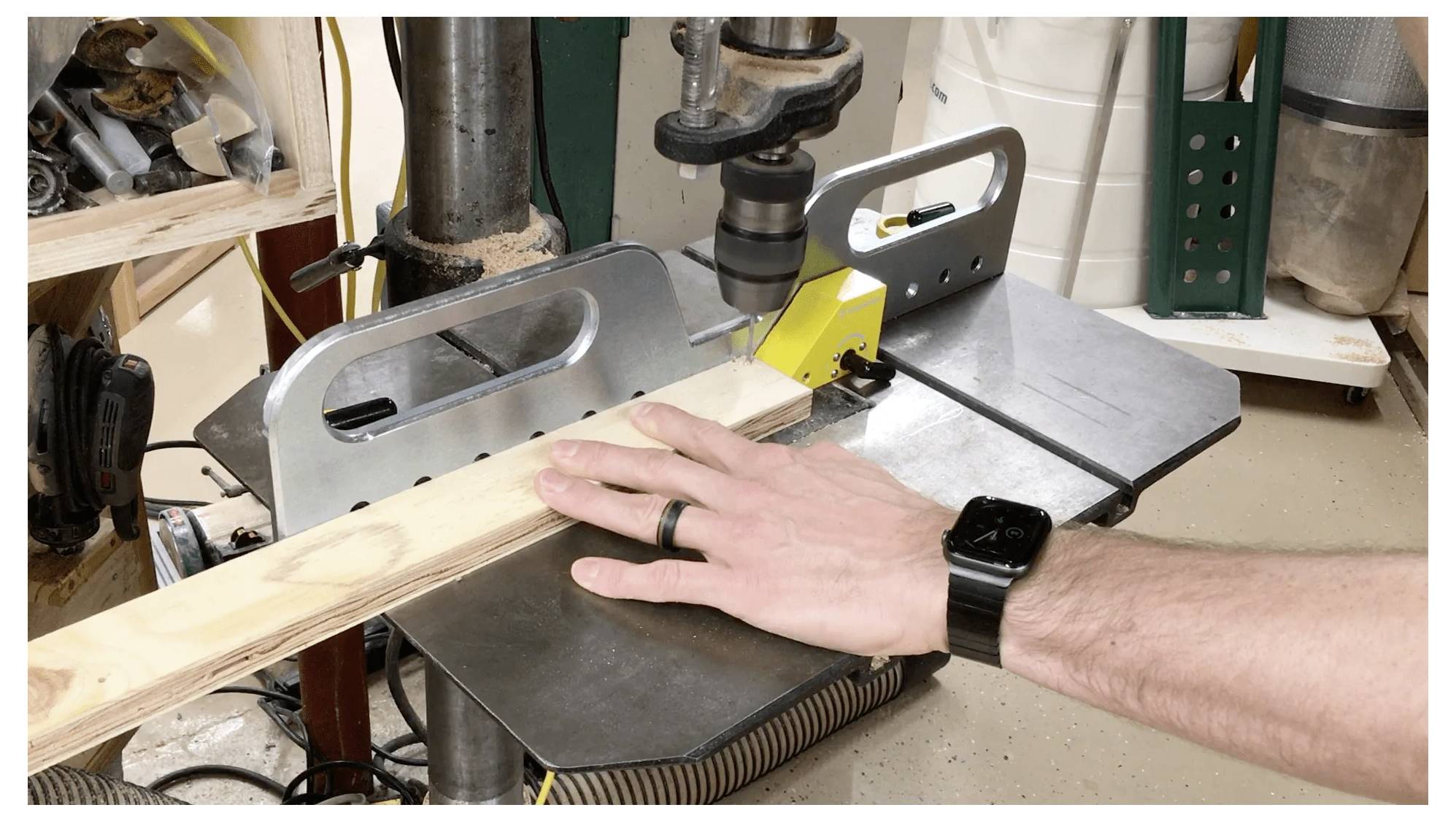

Effektstarka magneter möjliggör snabb positionering och finjustering av anslaget och underlättar borttagning och förvaring när anslag inte behövs. Magneterna kan monteras på olika ställen på anslag för optimal placering på borrmaskinbord. Den stabila, stora vertikala anslagsplattan är inte i vägen för chucken även vid borrning nära anslaget och kan dessutom användas som anslag för att såga med bandsågblad. Ett kontaktblock kan snabbt riktas in i borrmaskinbordet eller med plockat material under arbetsstycket och kan när det inte används förvaras på minimal plats. Anslagsplattan är 533,4 mm lång och 109 mm hög. Den maximala hållkraften (skjuvkraft) är 132 kg (291,01 lbs), den maximala skjuvkraften är 19 kg (41,89 lbs), mättningstjocklek är 6 mm (0,24 i), den maximala totalhöjden är 109 mm (4,29 i), den totala längden är 533,4 mm (21 i), den totala bredden 69,15 mm (2,72 i). egenvikten ligger på 3,8 kg (8,38 lbs) och den magnetiska polytan mäter 40 x 31 mm (2x) resp. 1,57 x 1,22 i (2x). Beroende på materialtjocklek uppstår följande maximala krafter: Vid 0,5 mm (0,02 i) 16,9 kg (37,32 lbs), vid 1,0 mm (0,04 i) 45,2 kg (99,64 lbs), vid 2,0 mm (0,08 i) 86,4 kg (190,48 lbs), vid 3,0 mm (0,12 i) 117,6 kg (259,26 lbs), vid 4,0 mm (0,16 i) 124,9 kg (275,42 lbs), vid 5,0 mm (0,20 i) 129,5 kg (285,56 lbs), vid 6,0 mm (0,24 i) 132,1 kg (291,16 lbs) och vid 50,0 mm (1,97 i) 132,5 kg (292,05 lbs). Den säkra arbetsbelastningen (SWL - safe Working Load) erhålls genom den maximala kraften dividerad med en säkerhetsfaktor på minst 5. De angivna maximivärdena fastställdes under laboratorieförhållanden med 2 tums tjockt SAE1018-stål, en ytråhet på 63 mikro-tum och optimerade polskor. Den faktiska hållkraft och säker arbetslast kan variera beroende på användning. Produkten bör testas före användning i verkliga förhållanden och man bör rådfråga en MagSwitch-användningsingenjörer. Alla uppgifter gäller för enheter med platta handskar. Värdena kan avvika med ±5 %. De angivna maximala krafterna utgör inte en säker lyftkraft – konstruktören ska ta hänsyn till en säkerhetsfaktor i verktygsspecifikationen. MagSwitch rekommenderas för de flesta användningsområden en säkerhetsfaktor på 5:1
