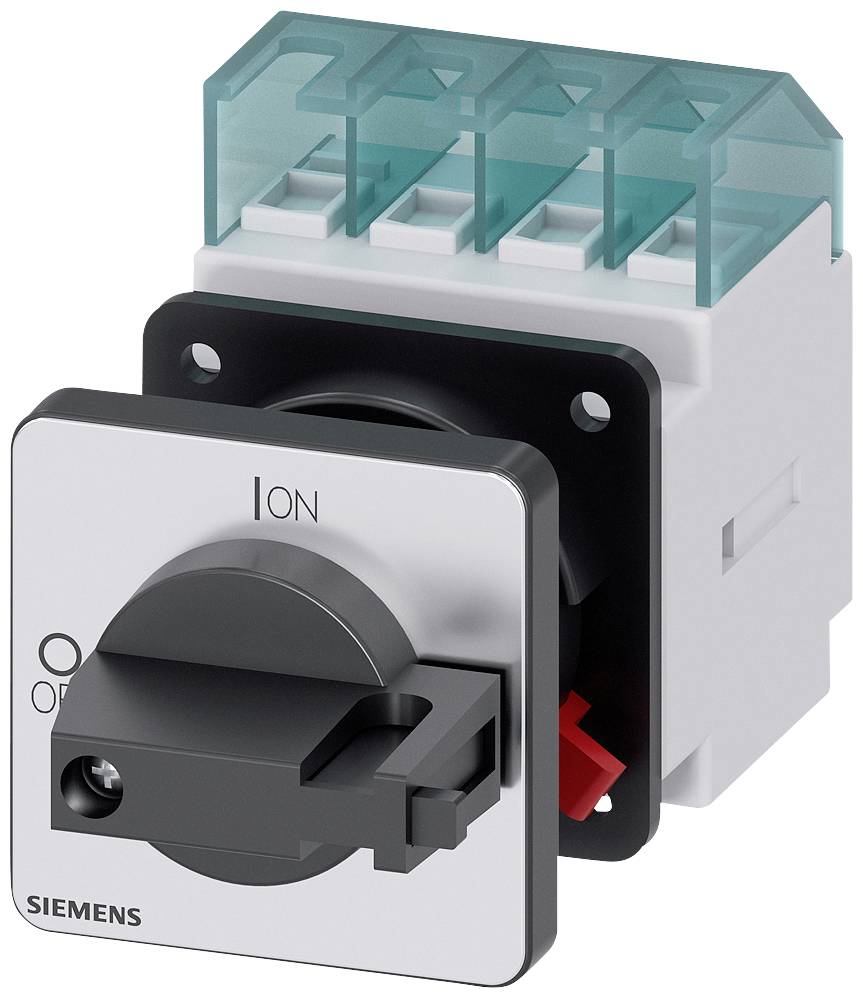

Lastströmbrytare Svart 6 mm² 16 A Siemens 3LD20500TK11
Typ av produkt
Lastströmbrytare
Antal poler
3
Nominell ström - avrundad
16 A
Driftspänning (specifikationer)
690 V/AC
Tillverkarfärg
Svart
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (409,00 kr / stycken)
409,00 kr
inkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Antal strömbrytare: 1
- Utförande av visning/för indikering av omkopplingsläge manuell drift: 1 ON - 0 OFF
- Utförande av manöverelementet: Knäna
- Utförande av elektriska anslutningar / för huvudströmkrets: Ramklämma
- Utförande av elektriska anslutningar / för hjälpkontakter: Anslutningsklämmor
- Utförande av handtaget: Ratt, svart
- Konstruktion av produkten: Fast installation
- Montering: Inbyggd enhet för fast montering
- Montering / frontmontering med mittfäste: Ja
- Konstruktion av brytaren: Fäst framtill
- Driftsfrekvens 50–60 Hz
- För användning/huvudbrytare: Ja
- För användning / lastfrånskiljare: Ja
- För användning/säkerhetsbrytare: Ja
- Lämplighet för användning/ underhålls-/reparationsbrytare: Ja
- Elektrisk livslängd (omslagscykler) / vid AC-23 A / vid 690 V: 6000
- Mekanisk livslängd (omslagscykler) / standard: 100000
- Isolationsspänning: 690 V
- Nettovikt: 192 g
- Produktutrustning/lås: Ja
- Produktutökning / extra brytare: Ja
- Kapslingsklass IP / framifrån: IP65
- Omgivningstemperatur under drift -25 °C till +55 °C.
- Effektförlust maximalt 1,5 W.
- Föroreningsgrad: 3.
- Antal bygellås / maximalt: 2
- Driftseffekt / vid AC-23 A / vid 400 V: 7,5 kW
- Driftseffekt / vid AC-3 / vid 690 V: 5,5 kW
- Bygelns tjocklek/bygellås/maximalt: 6 mm
- Kontinuerlig ström / förkopplad säkring / enligt UL 50 A.
- Kontinuerlig ström/hjälpkontakt 10 A
- Produktfunktion / låsbar i AVSTÄNGT läge: Ja
- Kopplingsfrekvens / max [1/h]: 50
- Effektförlust per ledare / standard: 0,5 W.
- Typ av produkt
Lastströmbrytare
- Driftspänning (specifikationer)
690 V/AC
- Tillverkarfärg
Svart
- Tvärsnitt
6 mm²
- Antal poler
3

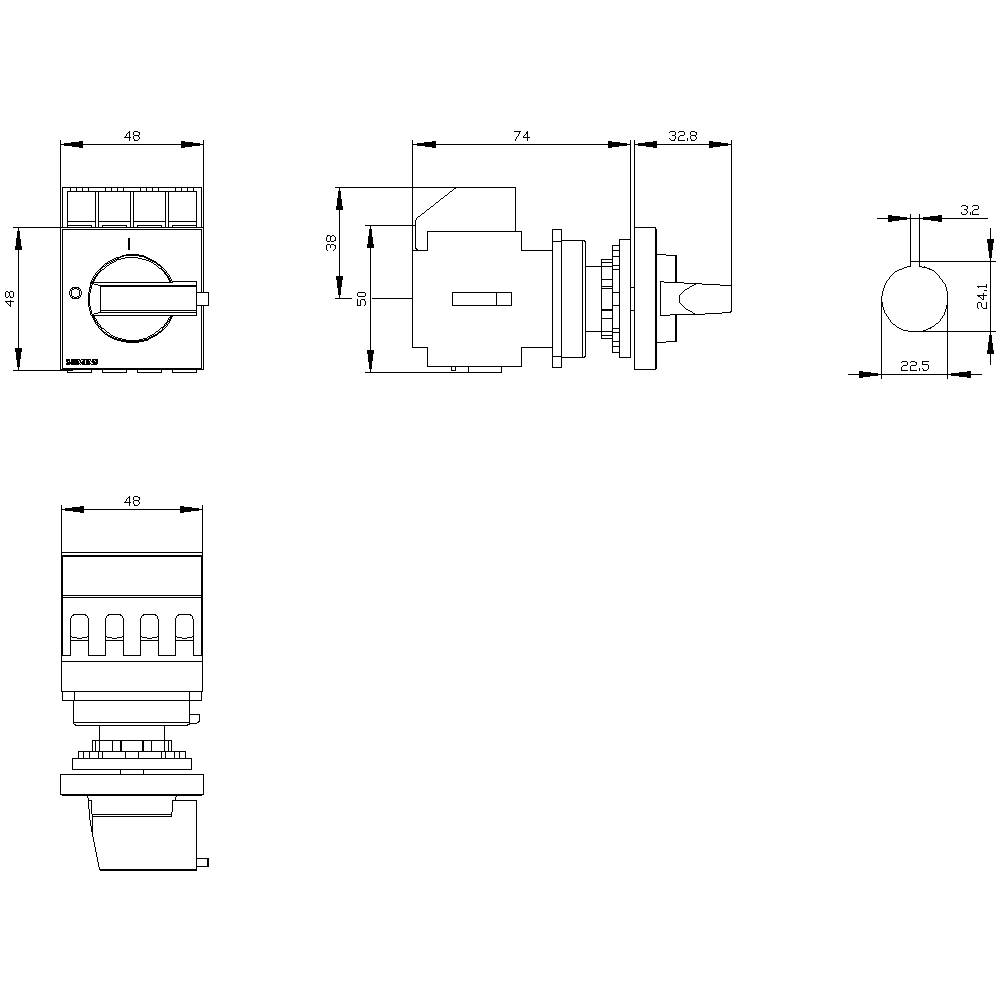

- Mått.
(B x H x D) 49 x 66 x 113.5 mm
- Nominell ström
16 A
- Nominell ström - avrundad
16 A
- Utförande
Huvudbrytare
- Bredd
49 mm
- Höjd
66 mm
- Djup
113.5 mm
6 kW
0
0
16 A
3
IP65
0
1
TRUE
FALSE
Frame clamp
FALSE
Wing knob
TRUE
TRUE
TRUE
8 kW
0.34 kA
Black
FALSE
FALSE
TRUE
FALSE
FALSE
690 V
FALSE
FALSE
Built-in device fixed built-in technique
16 A
FALSE
16
Other
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2263621 Lastströmbrytare Svart 6 mm² 16 A Siemens 3LD20500TK11
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2263621 Lastströmbrytare Svart 6 mm² 16 A Siemens 3LD20500TK11
Beskrivning
SENTRON, lastfrånskiljare 3LD, huvudbrytare, 3-polig, IU: 16 A, drifteffekt / vid AC-23 A vid 400V: 7,5 kW, frontmonterad, T-drift, svart, mittfäste 22,5 mm AV handtaget huvud- och NÖDSTOPP-brytare SENTRON 3LD2 för säker avstängning av laster inom många områden, t.ex. för trefasmotorer, klimat- och ventilationsanläggningar, i maskin- och bearbetningsmaskiner, i kemisk industri eller i livsmedel- och dryckindustri.
Modulär konstruktion, snabb enkel montering av hjälpbrytare, N-PE-klämma eller 4. Pol. Optimal nätfrånskiljning från 16 A till 250 A genom vriddrivenhetens stängbarhet. Kapslingsklass upp till IP 65 med kapslat hölje för användning utomhus. Mångsidig och kan användas över hela världen tack vare internationella IEC-, UL-, CCC- och varvs-godkännanden.
Huvud- och NÖDSTOPP-brytare 3LD finns i många varianter för frontmontering, monteringsplatta, din-skena eller din-skena, antingen med direkt- eller dörrkopplingsdrift. För 3LD2 finns även varianter för likströmstillämpningar tillgängliga.
Huvud- och nödströmbrytare 3LD - konsekvent säkerhet för användare och system.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Modulär konstruktion, snabb enkel montering av hjälpbrytare, N-PE-klämma eller 4. Pol. Optimal nätfrånskiljning från 16 A till 250 A genom vriddrivenhetens stängbarhet. Kapslingsklass upp till IP 65 med kapslat hölje för användning utomhus. Mångsidig och kan användas över hela världen tack vare internationella IEC-, UL-, CCC- och varvs-godkännanden.
Huvud- och NÖDSTOPP-brytare 3LD finns i många varianter för frontmontering, monteringsplatta, din-skena eller din-skena, antingen med direkt- eller dörrkopplingsdrift. För 3LD2 finns även varianter för likströmstillämpningar tillgängliga.
Huvud- och nödströmbrytare 3LD - konsekvent säkerhet för användare och system.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
