Name: Lastströmbrytare Svart 3-polig 185 mm² 250 A 690 V/AC Siemens 3LD24187UK01
Brand: Siemens
SKU: 1744159
Availability: BackOrder

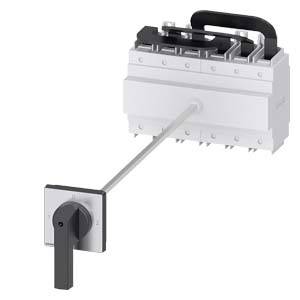

Elektrisk switchmekanism med roterbar spak, förbunden genom en lång stång med en switch på väggen.

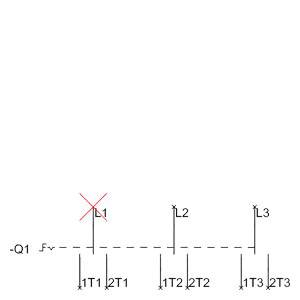

Schema för en elektrisk krets med noder L1, L2, L3, som var och en är anslutna till T1, T2, T3. Anslutning -Q1 visar ett genomstruket element.

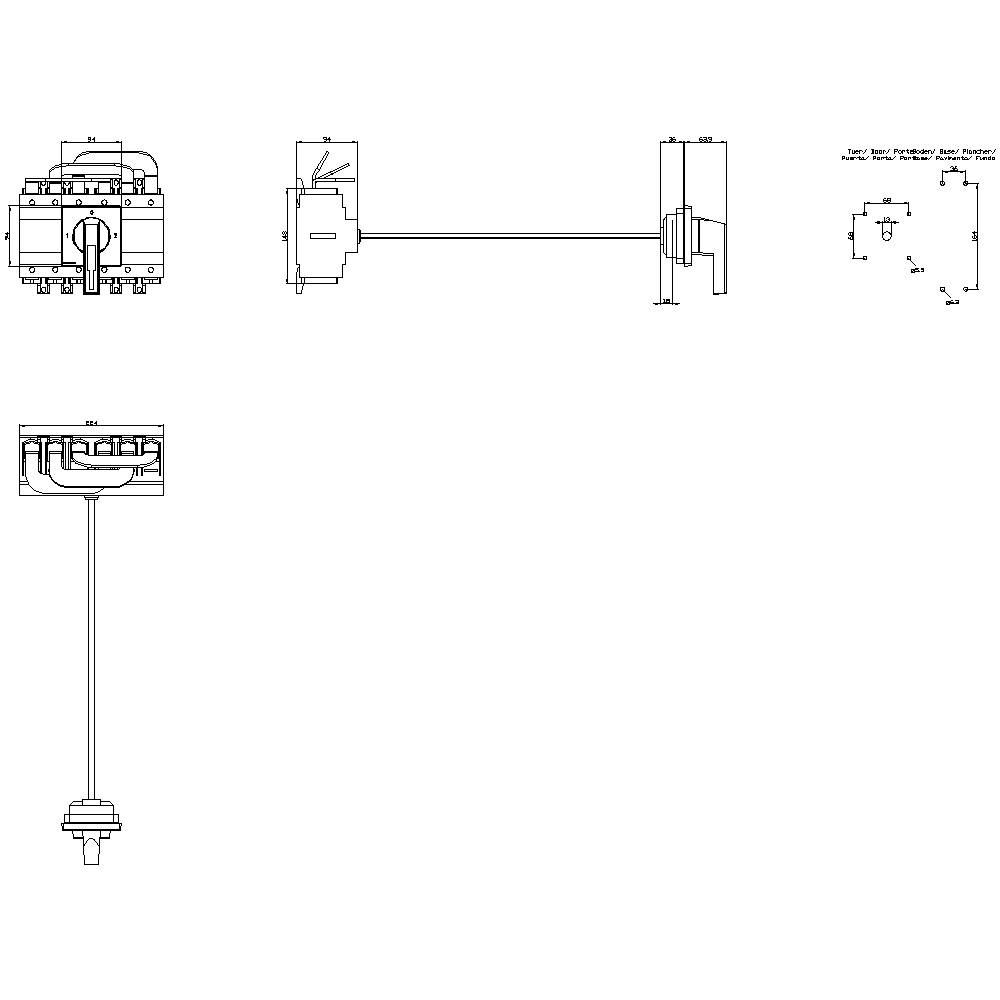

Teknisk ritning av en mekanisk komponent med tre vyer: framifrån, från sidan och ovanifrån. Inklusive måttangivelser.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

250 A

Driftspänning (specifikationer)

690 V/AC

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 13 nov.

Antal

Styck

Toal (14 790,00 kr / stycken)

14 790,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP65
Isolationsspänning: 690 V
Driftsfrekvens 50/60 Hz
Omgivningstemperatur -25 - +55 °C
Stötspänningsmotståndskraft: 8 kV
Mekanisk livslängd 100000
Elektrisk livslängd 6000
Färg på manöverelementet: Svart
Storlek på lastfrånskiljare: 5

Typ av produkt: Lastströmbrytare

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Tillverkarfärg: Svart

Tvärsnitt: 185 mm²

Antal poler: 3

Mått.: (B x H x D) 112 x 169 x 94 mm

Nominell ström: 250 A

Nominell ström - avrundad: 250 A

Utförande: Strömbrytare

Bredd: 112 mm

Höjd: 169 mm

Djup: 94 mm

: 110 kW

: 0

: 0

: 250 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Wing knob

: TRUE

: TRUE

: TRUE

: 132 kW

: 4 kA

: Black

: TRUE

: TRUE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 250 A

: FALSE

: 224

: Other

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Antal poler

Nominell spänning

Nominell ström - avrundad

Tvärsnitt

3-polig 35 mm² 63 A 1 NO, 1 NC 690 V/AC Siemens 3LD25551TP000AE8

Artikelnr.:1744180

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

63 A

35 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 590,00 kr^*

Lastströmbrytare 3-polig 16 mm² 16 A 1 NO, 1 NC 690 V/AC Siemens 3LD30101TK05

Artikelnr.:1744386

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

16 A

16 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

550,00 kr^*

Lastströmbrytare 3-polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Artikelnr.:1744384

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

16 A

16 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

409,00 kr^*

Lastströmbrytare 3-polig 16 mm² 25 A 1 NO, 1 NC 690 V/AC Siemens 3LD31101TK05

Artikelnr.:1703073

Leverans fre 20 nov.

Conrad Electronic

690 V/AC

25 A

16 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

690,00 kr^*

Lastströmbrytare 3-polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Artikelnr.:1699137

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

25 A

16 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

550,00 kr^*

Lastströmbrytare 3-polig 16 mm² 32 A 1 NO, 1 NC 690 V/AC Ledar-typ = L Siemens 3LD32101TK05

Artikelnr.:1741547

Leverans fre 20 nov.

Conrad Electronic

690 V/AC

32 A

16 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

690,00 kr^*

Lastströmbrytare 3-polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Artikelnr.:1748476

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

32 A

16 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

499,00 kr^*

Lastströmbrytare 3-polig 16 mm² 40 A 1 NO, 1 NC 690 V/AC Siemens 3LD33101TK05

Artikelnr.:1741759

Leverans fre 20 nov.

Conrad Electronic

690 V/AC

40 A

16 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

Lastströmbrytare 3-polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Artikelnr.:1741757

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

40 A

16 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

850,00 kr^*

Lastströmbrytare 3-polig 16 mm² 63 A 1 NO, 1 NC 690 V/AC Siemens 3LD34101TK05

Artikelnr.:1741792

Leverans fre 20 nov.

Conrad Electronic

690 V/AC

63 A

16 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1744159 Lastströmbrytare Svart 3-polig 185 mm² 250 A 690 V/AC Siemens 3LD24187UK01

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1744159 Lastströmbrytare Svart 3-polig 185 mm² 250 A 690 V/AC Siemens 3LD24187UK01

Beskrivning

SENTRON, lastfrånskiljare 3LD, omkopplare, 3-polig, IU= 250 A, drifteffekt / vid AC-23 A vid 400V: 132 kW, fäste i marken med dörrkoppling, T-drift, svart, 4-håls fastsättning av handflatan huvud- och NÖDSTOPP-brytare SENTRON 3LD2 för säker avstängning av laster inom många områden, t.ex. för trefasmotorer, klimat- och ventilationsanläggningar, i maskin- och bearbetningsmaskiner, inom kemisk industri eller inom livsmedels- och dryckesindustrin.
Modulär konstruktion, snabb enkel montering av hjälpbrytare, N-PE-klämma eller 4. Pol. Optimal nätfrånskiljning från 16 A till 250 A genom vriddrivenhetens stängbarhet. Kapslingsklass upp till IP 65 med kapslat hölje för användning utomhus. Mångsidig och kan användas över hela världen tack vare internationella IEC-, UL-, CCC- och varvs-godkännanden.
Huvud- och NÖDSTOPP-brytare 3LD finns i många varianter för frontmontering, monteringsplatta, din-skena eller din-skena, antingen med direkt- eller dörrkopplingsdrift. För 3LD2 finns även varianter för likströmstillämpningar tillgängliga.
Huvud- och nödströmbrytare 3LD - konsekvent säkerhet för användare och system.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
