Lastströmbrytare Svart 3-polig 16 mm² 32 A 1 NO, 1 NC 690 V/AC Siemens 3LD22031TP51

En kvadratisk vridströmställare med tre elektriska anslutningsklämmor på baksidan och ett handtag på framsidan.

Ett enkelt kopplingsschema visar flera anslutningar, switches och en avbruten förbindelse markerad med ett rött kryss.

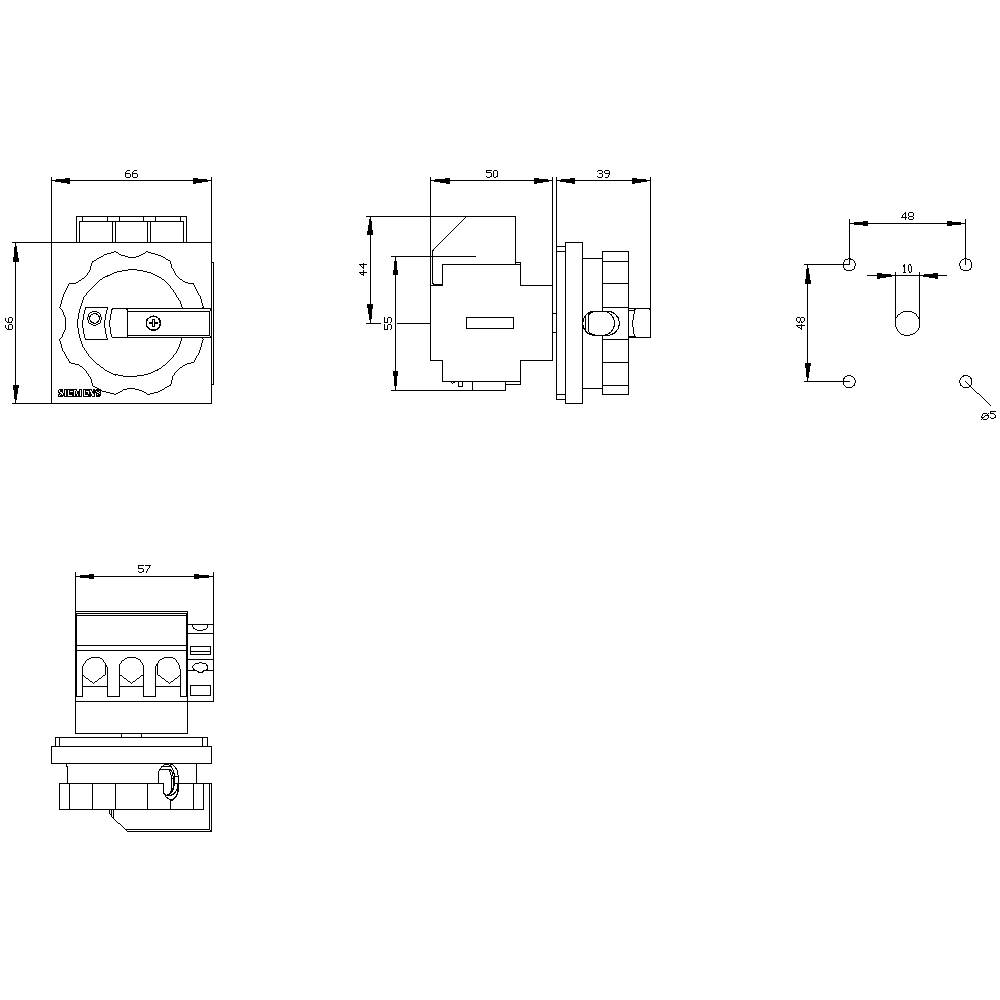

Teknisk ritning av en strömbrytare i flera perspektivvyer med måttangivelser i millimeter för precision vid montering.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

32 A

Kontakttyp

1 NO

1 NC

Datablad (PDF)

Visa alternativ

Antal

Styck

Toal (680,00 kr / stycken)

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP65
Isolationsspänning: 690 V
Driftsfrekvens 50/60 Hz
Omgivningstemperatur -25 - +55 °C
Stötspänningsmotståndskraft: 6 kV
Mekanisk livslängd 100000
Elektrisk livslängd 6000
Färg på manöverelementet: Svart
Storlek på lastfrånskiljare 2:a
Effektförlust: 5.4 W

Typ av produkt: Lastströmbrytare

Kontakttyp: 1 NO
1 NC

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Tillverkarfärg: Svart

Tvärsnitt: 16 mm²

Antal poler: 3

Mått.: (B x H x D) 67 x 83 x 92.5 mm

Nominell ström: 32 A

Nominell ström - avrundad: 32 A

Utförande: Huvudbrytare

Bredd: 67 mm

Höjd: 83 mm

Djup: 92.5 mm

: 10 kW

: 1

: 1

: 32 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 12 kW

: 0.64 kA

: Black

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 32 A

: FALSE

: 22

: Other

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Tvärsnitt

Antal poler

Typ av produkt

Nominell spänning

Lastströmbrytare 3-polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Artikelnr.:1699137

Leverans ons. 3 jun.

Conrad Electronic

25 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

440,00 kr^*

Lastströmbrytare 3-polig 16 mm² 25 A 1 NO, 1 NC 690 V/AC Siemens 3LD31101TK05

Artikelnr.:1703073

Leverans ons. 10 jun.

Conrad Electronic

25 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Lastströmbrytare 4-polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TL05

Artikelnr.:1703077

Leverans ons. 10 jun.

Conrad Electronic

32 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

472,00 kr^*

Lastströmbrytare 4-polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TL05

Artikelnr.:1741509

Leverans ons. 10 jun.

Conrad Electronic

25 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

472,00 kr^*

Lastströmbrytare 4-polig 16 mm² 25 A 1 NO, 1 NC 690 V/AC Siemens 3LD31101TL05

Artikelnr.:1741510

Leverans ons. 10 jun.

Conrad Electronic

25 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

632,00 kr^*

Lastströmbrytare 3-polig 16 mm² 32 A 1 NO, 1 NC 690 V/AC Siemens 3LD32101TK05

Artikelnr.:1741547

Leverans ons. 10 jun.

Conrad Electronic

32 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Lastströmbrytare 4-polig 16 mm² 32 A 1 NO, 1 NC 690 V/AC Siemens 3LD32101TL05

Artikelnr.:1741548

Leverans ons. 10 jun.

Conrad Electronic

32 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

632,00 kr^*

Lastströmbrytare 3-polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Artikelnr.:1741757

Leverans ons. 3 jun.

Conrad Electronic

40 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

680,00 kr^*

Lastströmbrytare 3-polig 16 mm² 40 A 1 NO, 1 NC 690 V/AC Siemens 3LD33101TK05

Artikelnr.:1741759

Leverans ons. 10 jun.

Conrad Electronic

40 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Lastströmbrytare 4-polig 16 mm² 40 A 1 NO, 1 NC 690 V/AC Siemens 3LD33101TL05

Artikelnr.:1741760

Leverans ons. 10 jun.

Conrad Electronic

40 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 032,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1751086 Lastströmbrytare Svart 3-polig 16 mm² 32 A 1 NO, 1 NC 690 V/AC Siemens 3LD22031TP51

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1751086 Lastströmbrytare Svart 3-polig 16 mm² 32 A 1 NO, 1 NC 690 V/AC Siemens 3LD22031TP51

Beskrivning

SENTRON, lastfrånskiljare 3LD, huvudbrytare, 3-polig, IU: 32 A, Drifteffekt / vid AC-23 A vid 400V: 11,5 kW, frontmonterad, 1Ö, 1S, vriddrivning, svart, 4-håls fastsättning av handtaget huvud- och NÖDSTOPP-brytare SENTRON 3LD2 för säker avstängning av laster på många områden, t.ex. för trefasmotorer, klimat- och ventilationsanläggningar, i maskin- och bearbetningsmaskiner, inom kemisk eller inom livsmedels- och dryckesindustrin.
Modulär konstruktion, snabb enkel montering av hjälpbrytare, N-PE-klämma eller 4. Pol. Optimal nätfrånskiljning från 16 A till 250 A genom vriddrivenhetens stängbarhet. Kapslingsklass upp till IP 65 med kapslat hölje för användning utomhus. Mångsidig och kan användas över hela världen tack vare internationella IEC-, UL-, CCC- och varvs-godkännanden.
Huvud- och NÖDSTOPP-brytare 3LD finns i många varianter för frontmontering, monteringsplatta, din-skena eller din-skena, antingen med direkt- eller dörrkopplingsdrift. För 3LD2 finns även varianter för likströmstillämpningar tillgängliga.
Huvud- och nödströmbrytare 3LD - konsekvent säkerhet för användare och system.
