Name: Lastströmbrytare Svart 16 mm² 25 A Siemens 3LD31540TK51
Brand: Siemens
SKU: 2263623
Availability: BackOrder

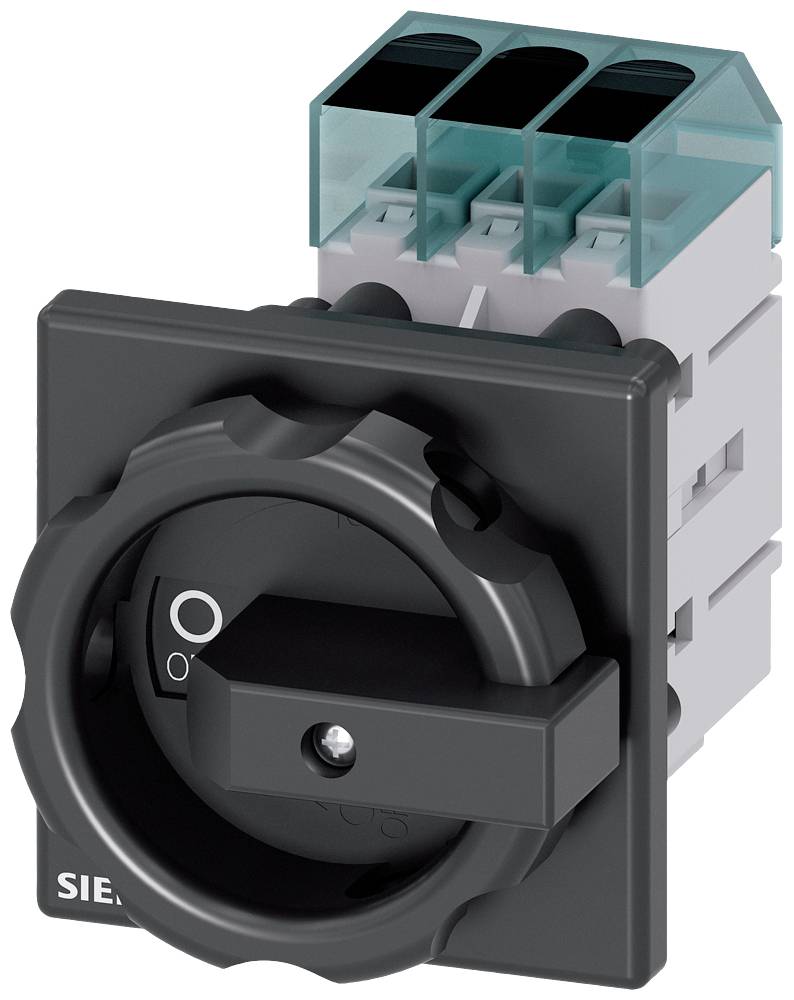

En svart vippströmbrytare märkt med '0' och '1', använd för att styra elektriska apparater, monterad på ett vitt hölje.

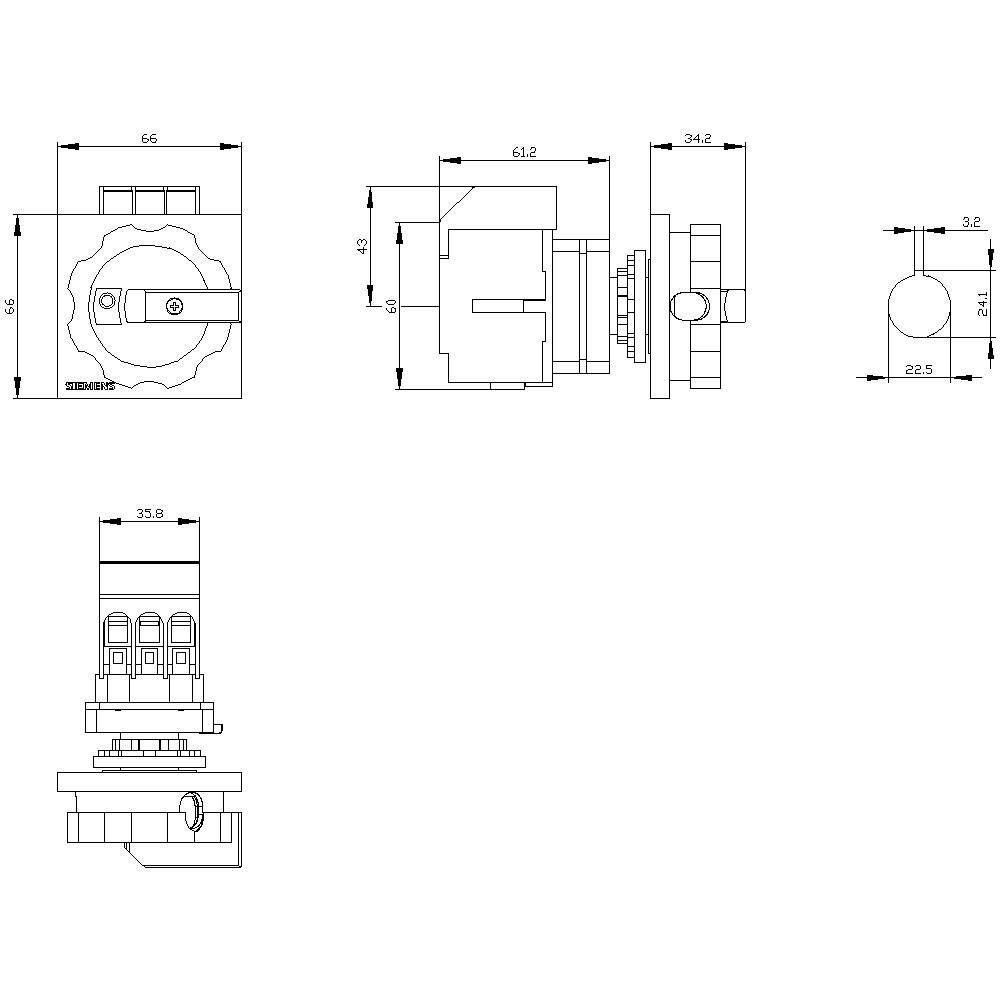

Teknisk ritning av en strömbrytare med måttangivelser. Visar fram-, sido- och ovanifrånvy med exakta dimensioner.

1/2

Liknande avbildning

Typ av produkt

Lastströmbrytare

Antal poler

Nominell ström - avrundad

25 A

Driftspänning (specifikationer)

690 V/AC

Tillverkarfärg

Svart

Leverans tis 3 nov.

Antal

Styck

Toal (295,20 kr / stycken)

295,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Antal strömbrytare: 1
Utförande av visning/för indikering av omkopplingsläge manuell drift: 1 ON - 0 OFF
Utförande av manöverelementet: Kort vridhandtag
Utförande av elektriska anslutningar / för huvudströmkrets: Ramklämma
Utförande av elektriska anslutningar / för hjälpkontakter: Ramklämmor
Utförande av handtaget: Vriddrivning, svart
Konstruktion av produkten: Fast installation
Montering: Inbyggd enhet för fast montering
Montering / frontmontering med mittfäste: Ja
Konstruktion av brytaren: Fäst framtill
Driftsfrekvens 50–60 Hz
För användning/huvudbrytare: Ja
För användning / lastfrånskiljare: Ja
För användning/säkerhetsbrytare: Ja
Lämplighet för användning/ underhålls-/reparationsbrytare: Ja
Elektrisk livslängd (omslagscykler) / vid AC-23 A / vid 690 V: 6000
Mekanisk livslängd (omslagscykler) / standard: 100000
Isolationsspänning: 690 V
Nettovikt: 200 g
Produktutrustning/lås: Ja
Produktutökning / extra brytare: Ja
Kapslingsklass IP / framifrån: IP65
Omgivningstemperatur under drift -25 °C till +55 °C.
Effektförlust maximalt 3,3 W.
Föroreningsgrad: 3.
Antal bygellås / maximalt: 3
Driftseffekt / vid AC-23 A / vid 400 V: 9,5 kW
Driftseffekt / vid AC-3 / vid 690 V: 7,5 kW
Bygelns tjocklek/bygellås/maximalt: 8 mm
Kontinuerlig ström / förkopplad säkring / enligt UL 50 A.
Kontinuerlig ström/hjälpkontakt 10 A
Produktfunktion / låsbar i AVSTÄNGT läge: Ja
Kopplingsfrekvens / max [1/h]: 50
Effektförlust per ledare / standard: 1,1 W.

Typ av produkt: Lastströmbrytare

Driftspänning (specifikationer): 690 V/AC

Tillverkarfärg: Svart

Tvärsnitt: 16 mm²

Antal poler: 3

Mått.: (Ø x H) 22.5 mm x 60 mm

Nominell ström: 25 A

Nominell ström - avrundad: 25 A

Utförande: Huvudbrytare

Bredd: 36 mm

Höjd: 60 mm

Längd: 66 mm

Djup: 114 mm

Diameter: 22.5 mm

: 8 kW

: 0

: 0

: 25 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 10 kW

: 0.5 kA

: Black

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 25 A

: FALSE

: 20

: Other

UKCA: Ja

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2263623 Lastströmbrytare Svart 16 mm² 25 A Siemens 3LD31540TK51

Beskrivning

Lastfrånskiljare 3LD3, IU 25 A huvudbrytare 3-polig märkeffekt vid AC-23 A vid 400V 9,0kW Frontmontering basbrytare med mittfäste 22,5 mm frånskiljare svart 66x66 mm huvud- och NÖT-strömbrytare SENTRON 3LD3 för säker avstängning av laster på många områden, t.ex. för trefasmotorer, klimat- och ventilationsenheter, i styr- eller kopplingsskåp särskilt för små maskiner som sågar, kompressorer, pumpar, betongblandare, borrmaskiner, fräsning eller träbearbetningsmaskiner.
Modulär konstruktion, snabb enkel montering av hjälpbrytare, N-PE-klämma eller 4. Pol. Optimal nätfrånskiljning från 16 A till 63 A genom vriddrivenhetens stängbarhet. Mångsidigt användbar tack vare internationella godkännanden. En mekanisk storlek för fem elektriska format.
Huvud- och NÖDSTOPP-brytare 3LD finns i många varianter för frontmontering, monteringsplatta, din-skena eller din-skena, antingen med direkt- eller dörrkopplingsdrift. För 3LD2 finns även varianter för likströmstillämpningar tillgängliga.
Huvud- och nödströmbrytare 3LD - konsekvent säkerhet för användare och system.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
