Lastströmbrytare Röd, Gul 3-polig 50 mm² 100 A 690 V/AC Siemens 3LD27040TK53

En röd vridströmbrytare med gul bas; lämplig för att slå på eller av elektriska apparater.

Skyddstyrstyrschema: Vid ingång F är switch Q1 inaktiverad. Flera kontakter är sammankopplade med märkningar.

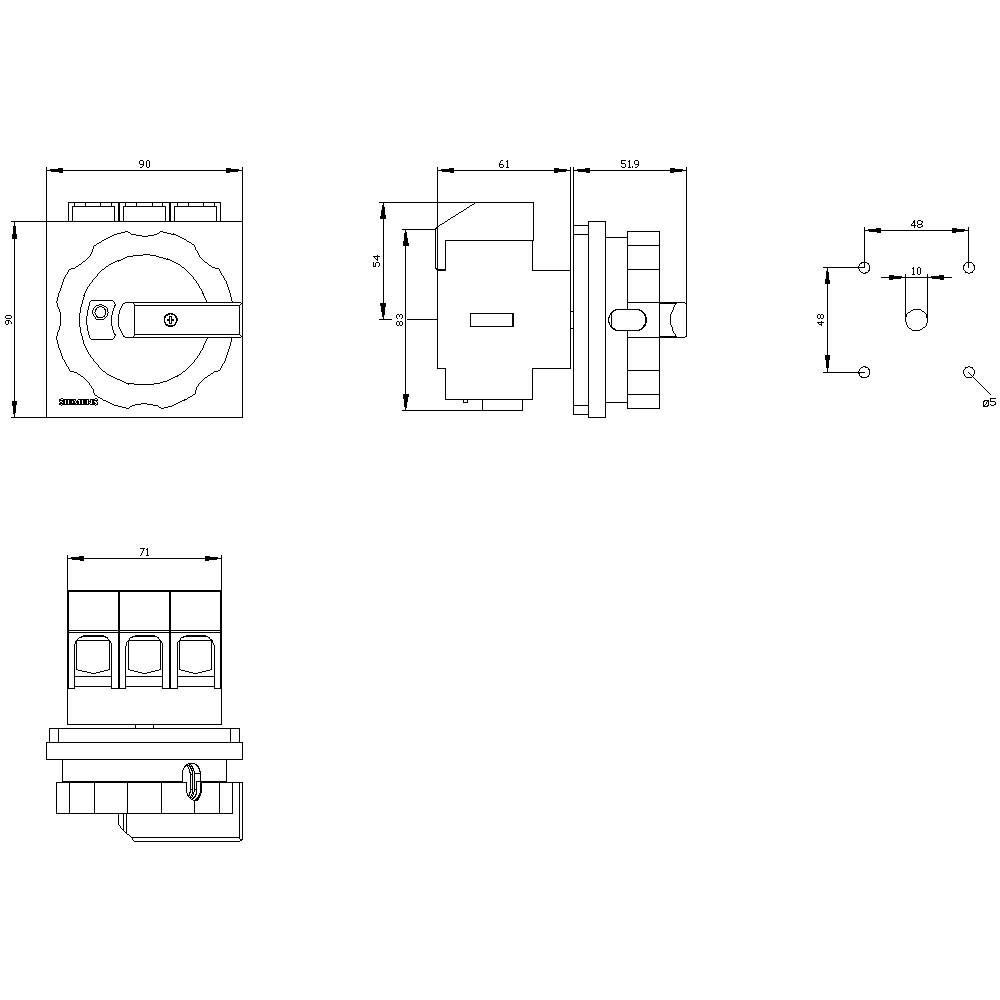

Två tekniska ritningar av en strömbrytare från olika perspektiv: framifrån, från sidan och ovanifrån. Innehåller mått i millimeter.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

100 A

Driftspänning (specifikationer)

690 V/AC

Datablad (PDF)

6 Styck

Antal

Styck

Toal (1 112,00 kr / stycken)

1 192,00 kr

-7 %

Endast 6 Styck kvar på lager

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP65
Isolationsspänning: 690 V
Driftsfrekvens 50/60 Hz
Omgivningstemperatur -25 - +55 °C
Stötspänningsmotståndskraft: 6 kV
Mekanisk livslängd 100000
Elektrisk livslängd 6000
Färg på manöverelementet: Röd
Storlek på lastfrånskiljare: 4
Effektförlust: 22.5 W

Typ av produkt: Lastströmbrytare

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Tillverkarfärg: Röd
Gul

Tvärsnitt: 50 mm²

Antal poler: 3

Mått.: (B x H x D) 90 x 107 x 112.5 mm

Nominell ström: 100 A

Nominell ström - avrundad: 100 A

Utförande: Nödstopp-brytare

Bredd: 90 mm

Höjd: 107 mm

Djup: 112.5 mm

: 30 kW

: 0

: 0

: 100 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 37 kW

: 2 kA

: Red

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 100 A

: FALSE

: 70

: Other

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Tvärsnitt

Antal poler

Typ av produkt

Nominell spänning

Lastströmbrytare 3-polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Artikelnr.:1699137

Leverans ons. 3 jun.

Conrad Electronic

25 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

440,00 kr^*

Lastströmbrytare 3-polig 16 mm² 25 A 1 NO, 1 NC 690 V/AC Siemens 3LD31101TK05

Artikelnr.:1703073

Leverans ons. 10 jun.

Conrad Electronic

25 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Lastströmbrytare 4-polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TL05

Artikelnr.:1703077

Leverans ons. 10 jun.

Conrad Electronic

32 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

472,00 kr^*

Lastströmbrytare 4-polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TL05

Artikelnr.:1741509

Leverans ons. 10 jun.

Conrad Electronic

25 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

472,00 kr^*

Lastströmbrytare 4-polig 16 mm² 25 A 1 NO, 1 NC 690 V/AC Siemens 3LD31101TL05

Artikelnr.:1741510

Leverans ons. 10 jun.

Conrad Electronic

25 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

632,00 kr^*

Lastströmbrytare 3-polig 16 mm² 32 A 1 NO, 1 NC 690 V/AC Siemens 3LD32101TK05

Artikelnr.:1741547

Leverans ons. 10 jun.

Conrad Electronic

32 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Lastströmbrytare 4-polig 16 mm² 32 A 1 NO, 1 NC 690 V/AC Siemens 3LD32101TL05

Artikelnr.:1741548

Leverans ons. 10 jun.

Conrad Electronic

32 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

632,00 kr^*

Lastströmbrytare 3-polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Artikelnr.:1741757

Leverans ons. 3 jun.

Conrad Electronic

40 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

680,00 kr^*

Lastströmbrytare 3-polig 16 mm² 40 A 1 NO, 1 NC 690 V/AC Siemens 3LD33101TK05

Artikelnr.:1741759

Leverans ons. 10 jun.

Conrad Electronic

40 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Lastströmbrytare 4-polig 16 mm² 40 A 1 NO, 1 NC 690 V/AC Siemens 3LD33101TL05

Artikelnr.:1741760

Leverans ons. 10 jun.

Conrad Electronic

40 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 032,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1748458 Lastströmbrytare Röd, Gul 3-polig 50 mm² 100 A 690 V/AC Siemens 3LD27040TK53

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1748458 Lastströmbrytare Röd, Gul 3-polig 50 mm² 100 A 690 V/AC Siemens 3LD27040TK53

Beskrivning

SENTRON, lastfrånskiljare 3LD, nödstoppbrytare, 3-polig, IU: 100 A, drifteffekt / vid AC-23 A vid 400V: 37 kW, frontmonterad, vriddrivning, röd/gul, 4-håls fastsättning av handflatan huvud- och NÖDSTRON 3LD2 för säker avstängning av laster inom många områden, t.ex. för trefasmotorer, klimat- och ventilationsanläggningar, i maskin- och bearbetningsmaskiner, i kemisk eller inom livsmedels- och dryckesindustrin.
Modulär konstruktion, snabb enkel montering av hjälpbrytare, N-PE-klämma eller 4. Pol. Optimal nätfrånskiljning från 16 A till 250 A genom vriddrivenhetens stängbarhet. Kapslingsklass upp till IP 65 med kapslat hölje för användning utomhus. Mångsidig och kan användas över hela världen tack vare internationella IEC-, UL-, CCC- och varvs-godkännanden.
Huvud- och NÖDSTOPP-brytare 3LD finns i många varianter för frontmontering, monteringsplatta, din-skena eller din-skena, antingen med direkt- eller dörrkopplingsdrift. För 3LD2 finns även varianter för likströmstillämpningar tillgängliga.
Huvud- och nödströmbrytare 3LD - konsekvent säkerhet för användare och system.
