Name: Lastströmbrytare Röd, Gul 3-polig 35 mm² 63 A 690 V/AC Siemens 3LD25140TK53
Brand: Siemens
SKU: 1744169
Availability: InStock

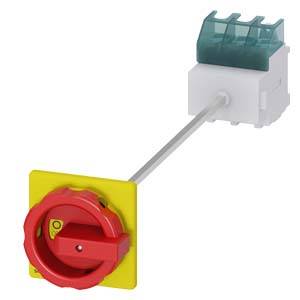

Vridströmställare med gult fyrkantigt hölje och röd omkopplare.

Kopplingsschema med ett rött 'X' över kontakt L1 på skyddsbrytaren Q1, som är öppen i läge 1. Förbinder T1-T3 med L2-L3.

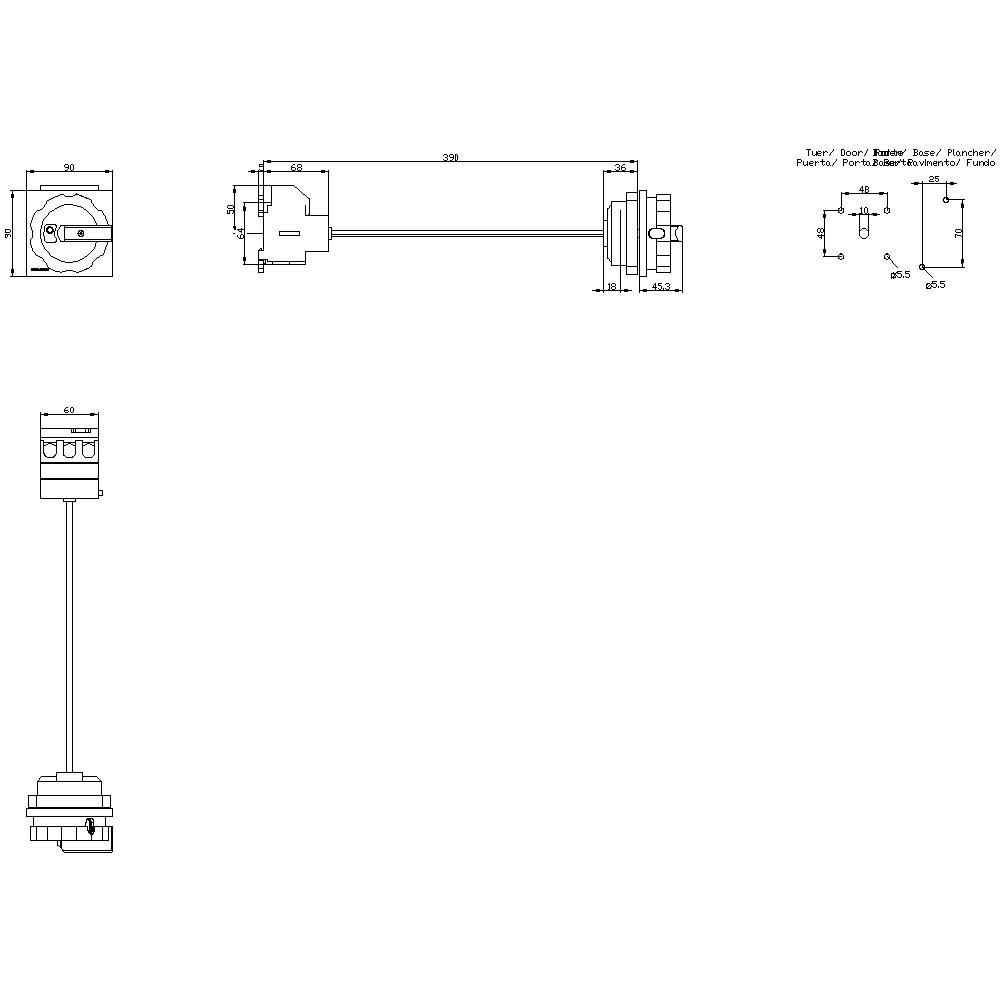

Teknisk ritning av en cylindrisk komponent med dimensioner. Innehåller detaljer om konstruktion och anslutning med elektriska värden och symboler.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

63 A

Driftspänning (specifikationer)

690 V/AC

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 2 nov.

1 Styck

Antal

Styck

Toal (1 190,00 kr / stycken)

1 190,00 kr

inkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP65
Isolationsspänning: 690 V
Driftsfrekvens 50/60 Hz
Omgivningstemperatur -25 - +55 °C
Stötspänningsmotståndskraft: 6 kV
Mekanisk livslängd 100000
Elektrisk livslängd 6000
Färg på manöverelementet: Röd
Storlek på lastfrånskiljare: 3
Effektförlust: 13.5 W

Typ av produkt: Lastströmbrytare

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Tillverkarfärg: Röd
Gul

Tvärsnitt: 35 mm²

Antal poler: 3

Mått.: (B x H x D) 90 x 106 x 468.5 mm

Nominell ström: 63 A

Nominell ström - avrundad: 63 A

Utförande: Nödstopp-brytare

Bredd: 90 mm

Höjd: 106 mm

Djup: 468.5 mm

: 19 kW

: 0

: 0

: 63 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 22 kW

: 1.26 kA

: Red

: TRUE

: TRUE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 63 A

: FALSE

: 43

: Other

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Antal poler

Nominell spänning

Nominell ström - avrundad

Tvärsnitt

3-polig 35 mm² 63 A 1 NO, 1 NC 690 V/AC Siemens 3LD25551TP000AE8

Artikelnr.:1744180

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

63 A

35 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 590,00 kr^*

Lastströmbrytare 3-polig 16 mm² 16 A 1 NO, 1 NC 690 V/AC Siemens 3LD30101TK05

Artikelnr.:1744386

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

16 A

16 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

550,00 kr^*

Lastströmbrytare 3-polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Artikelnr.:1744384

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

16 A

16 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

409,00 kr^*

Lastströmbrytare 3-polig 16 mm² 25 A 1 NO, 1 NC 690 V/AC Siemens 3LD31101TK05

Artikelnr.:1703073

Leverans fre 20 nov.

Conrad Electronic

690 V/AC

25 A

16 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

690,00 kr^*

Lastströmbrytare 3-polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Artikelnr.:1699137

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

25 A

16 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

550,00 kr^*

Lastströmbrytare 3-polig 16 mm² 32 A 1 NO, 1 NC 690 V/AC Ledar-typ = L Siemens 3LD32101TK05

Artikelnr.:1741547

Leverans fre 20 nov.

Conrad Electronic

690 V/AC

32 A

16 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

690,00 kr^*

Lastströmbrytare 3-polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Artikelnr.:1748476

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

32 A

16 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

499,00 kr^*

Lastströmbrytare 3-polig 16 mm² 40 A 1 NO, 1 NC 690 V/AC Siemens 3LD33101TK05

Artikelnr.:1741759

Leverans fre 20 nov.

Conrad Electronic

690 V/AC

40 A

16 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

Lastströmbrytare 3-polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Artikelnr.:1741757

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

40 A

16 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

850,00 kr^*

Lastströmbrytare 3-polig 16 mm² 63 A 1 NO, 1 NC 690 V/AC Siemens 3LD34101TK05

Artikelnr.:1741792

Leverans fre 20 nov.

Conrad Electronic

690 V/AC

63 A

16 mm²

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1744169 Lastströmbrytare Röd, Gul 3-polig 35 mm² 63 A 690 V/AC Siemens 3LD25140TK53

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1744169 Lastströmbrytare Röd, Gul 3-polig 35 mm² 63 A 690 V/AC Siemens 3LD25140TK53

Beskrivning

SENTRON, lastfrånskiljare 3LD, nödstoppbrytare, 3-polig, IU: 63 A, drifteffekt / vid AC-23 A vid 400V: 22 kW, fäste i marken med dörrkoppling, vriddrift, röd/gul, 4-håls fastsättning av handflatan huvud- och NÖDSTOPP-brytare SENTRON 3LD2 för säker avstängning av laster på många områden, t.ex. för trefasmotorer, klimat- och ventilationsanläggningar, i maskin- och bearbetningsmaskiner, i kemisk eller i livsmedels- och dryckesindustrin.
Modulär konstruktion, snabb enkel montering av hjälpbrytare, N-PE-klämma eller 4. Pol. Optimal nätfrånskiljning från 16 A till 250 A genom vriddrivenhetens stängbarhet. Kapslingsklass upp till IP 65 med kapslat hölje för användning utomhus. Mångsidig och kan användas över hela världen tack vare internationella IEC-, UL-, CCC- och varvs-godkännanden.
Huvud- och NÖDSTOPP-brytare 3LD finns i många varianter för frontmontering, monteringsplatta, din-skena eller din-skena, antingen med direkt- eller dörrkopplingsdrift. För 3LD2 finns även varianter för likströmstillämpningar tillgängliga.
Huvud- och nödströmbrytare 3LD - konsekvent säkerhet för användare och system.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
