Lastströmbrytare Röd, Gul 3-polig 16 mm² 40 A 690 V/AC Siemens 3LD33400TK13

Illustration av en nödstoppsbrytare i röd färg med gul bakgrund, använd för snabb avbrytning av en strömkrets.

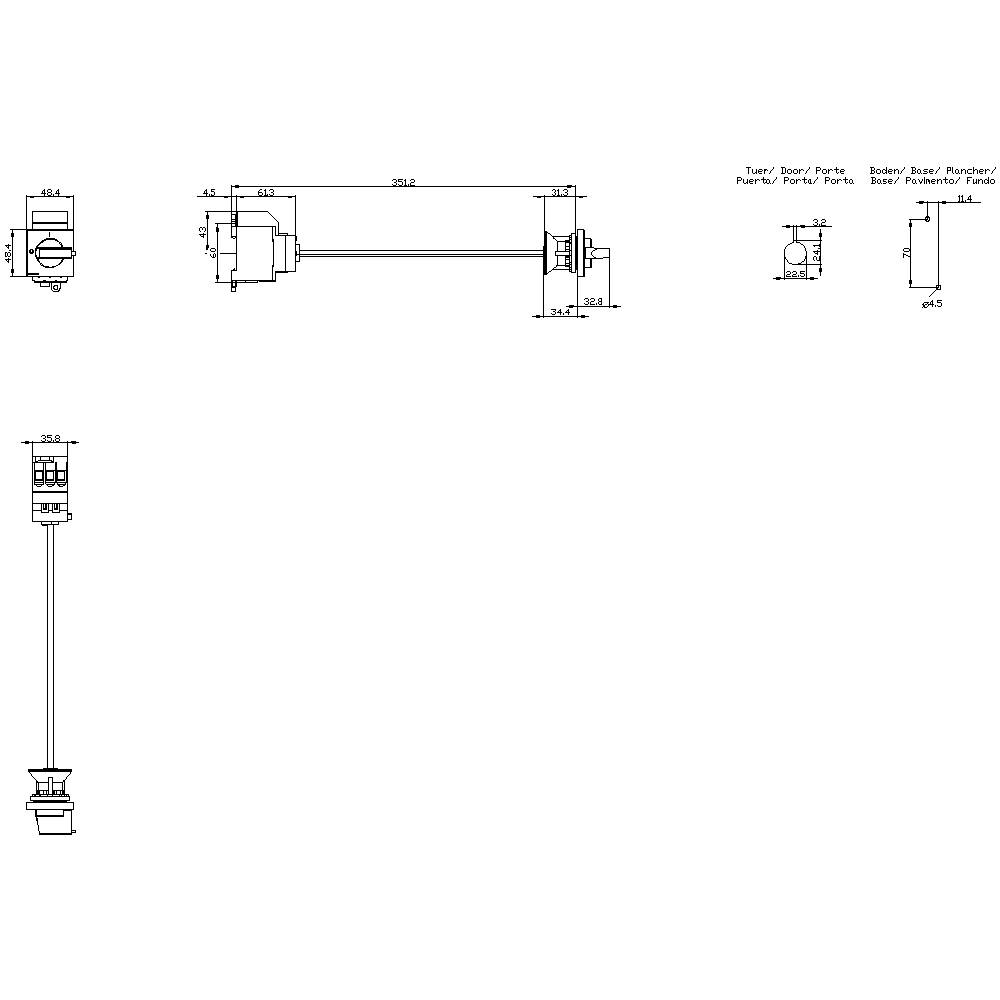

Konstruktionsritning för ett dörrhandtag med mått i millimeter, visar sido-, front- och toppvy.

1/2

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

40 A

Driftspänning (specifikationer)

690 V/AC

Datablad (PDF)

Visa alternativ

Antal

Styck

Toal (712,00 kr / stycken)

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP65
Isolationsspänning: 690 V
Driftsfrekvens 50/60 Hz
Omgivningstemperatur -25 - +55 °C
Stötspänningsmotståndskraft: 6 kV
Mekanisk livslängd 100000
Elektrisk livslängd 6000
Färg på manöverelementet: Röd
Effektförlust: 7.5 W

Typ av produkt: Lastströmbrytare

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Tillverkarfärg: Röd
Gul

Tvärsnitt: 16 mm²

Antal poler: 3

Mått.: (B x H x D) 36 x 60 x 380 mm

Nominell ström: 40 A

Nominell ström - avrundad: 40 A

Utförande: Nödstopp-brytare

Bredd: 36 mm

Höjd: 60 mm

Djup: 380 mm

: 12 kW

: 0

: 0

: 40 A

: 3

: IP65

: 0

: 1

: TRUE

: Frame clamp

: TRUE

: Wing knob

: TRUE

: TRUE

: TRUE

: 19 kW

: 1 kA

: Red

: TRUE

: FALSE

: TRUE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 40 A

: FALSE

: 36

: Other

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Tvärsnitt

Antal poler

Typ av produkt

Nominell spänning

Lastströmbrytare 3-polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Artikelnr.:1699137

Leverans ons. 3 jun.

Conrad Electronic

25 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

440,00 kr^*

Lastströmbrytare 3-polig 16 mm² 25 A 1 NO, 1 NC 690 V/AC Siemens 3LD31101TK05

Artikelnr.:1703073

Leverans ons. 10 jun.

Conrad Electronic

25 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Lastströmbrytare 4-polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TL05

Artikelnr.:1703077

Leverans ons. 10 jun.

Conrad Electronic

32 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

472,00 kr^*

Lastströmbrytare 4-polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TL05

Artikelnr.:1741509

Leverans ons. 10 jun.

Conrad Electronic

25 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

472,00 kr^*

Lastströmbrytare 4-polig 16 mm² 25 A 1 NO, 1 NC 690 V/AC Siemens 3LD31101TL05

Artikelnr.:1741510

Leverans ons. 10 jun.

Conrad Electronic

25 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

632,00 kr^*

Lastströmbrytare 3-polig 16 mm² 32 A 1 NO, 1 NC 690 V/AC Siemens 3LD32101TK05

Artikelnr.:1741547

Leverans ons. 10 jun.

Conrad Electronic

32 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Lastströmbrytare 4-polig 16 mm² 32 A 1 NO, 1 NC 690 V/AC Siemens 3LD32101TL05

Artikelnr.:1741548

Leverans ons. 10 jun.

Conrad Electronic

32 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

632,00 kr^*

Lastströmbrytare 3-polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Artikelnr.:1741757

Leverans ons. 3 jun.

Conrad Electronic

40 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

680,00 kr^*

Lastströmbrytare 3-polig 16 mm² 40 A 1 NO, 1 NC 690 V/AC Siemens 3LD33101TK05

Artikelnr.:1741759

Leverans ons. 10 jun.

Conrad Electronic

40 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Lastströmbrytare 4-polig 16 mm² 40 A 1 NO, 1 NC 690 V/AC Siemens 3LD33101TL05

Artikelnr.:1741760

Leverans ons. 10 jun.

Conrad Electronic

40 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 032,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1749270 Lastströmbrytare Röd, Gul 3-polig 16 mm² 40 A 690 V/AC Siemens 3LD33400TK13

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1749270 Lastströmbrytare Röd, Gul 3-polig 16 mm² 40 A 690 V/AC Siemens 3LD33400TK13

Beskrivning

Lastfrånskiljare 3LD3, IU 40 A huvudbrytare 3-polig märkeffekt vid AC-23 A vid 400V 18,5 kW markfäste Grundbrytare med Tuerkoppling fastsättning 22,5 mm växeldrivning röd/gul 48 x 48 mm huvud- och NÖT-AV-brytare SENTRON 3LD3 för säker avstängning av laster på många områden, t.ex. för trefasmotorer, klimat- och ventilationsenheter, i styr- eller kopplingsskåp särskilt för små maskiner som sågar, kompressorer, pumpar, betongblandare, borrmaskiner, fräsning eller träbearbetningsmaskiner.
Modulär konstruktion, snabb enkel montering av hjälpbrytare, N-PE-klämma eller 4. Pol. Optimal nätfrånskiljning från 16 A till 63 A genom vriddrivenhetens stängbarhet. Mångsidigt användbar tack vare internationella godkännanden. En mekanisk storlek för fem elektriska format.
Huvud- och NÖDSTOPP-brytare 3LD finns i många varianter för frontmontering, monteringsplatta, din-skena eller din-skena, antingen med direkt- eller dörrkopplingsdrift. För 3LD2 finns även varianter för likströmstillämpningar tillgängliga.
Huvud- och nödströmbrytare 3LD - konsekvent säkerhet för användare och system.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
