Lastströmbrytare 80 A 3 switch Siemens 3KD28442ME400

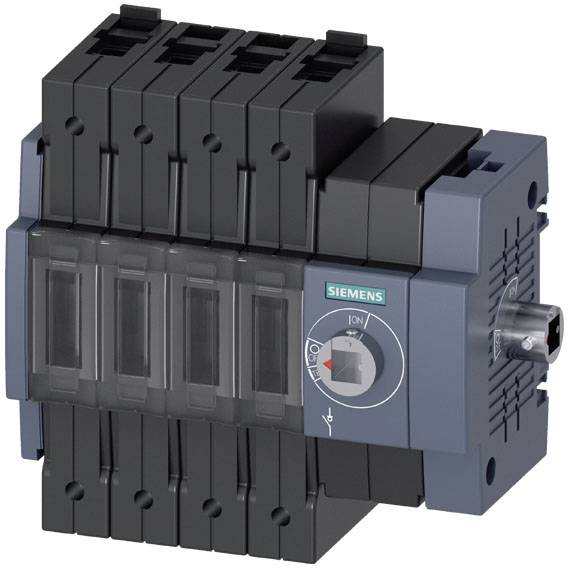

En grå, fyrpolig switch från Siemens med vred för läge 'I/PÅ' och 'O/AV'. Manöverelement går att tippa.

Liknande avbildning

Kopplingsschema: Elektrisk anslutning med vertikala linjer, numrerade från 1 till N. Linjer korsar horisontell anslutning från Q.

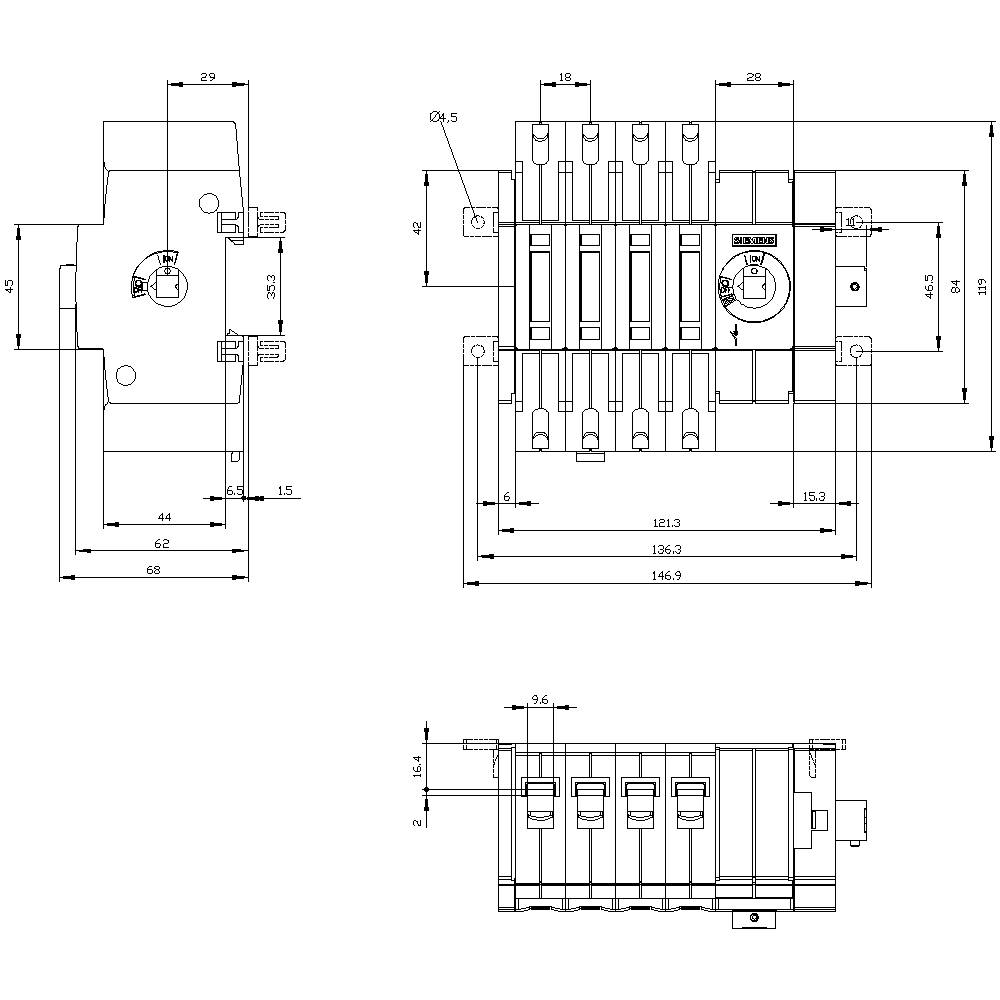

Teknisk ritning av en elektrisk strömbrytare med mått och vyer framifrån, ovanifrån och från sidan. Innehåller detaljerade dimensionsangivelser.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Antal poler

Nominell ström - avrundad

80 A

Kontakttyp

3 switch

Driftspänning (specifikationer)

1000 V/AC

Datablad (PDF)

Antal

Styck

Toal (952,00 kr / stycken)

Rapportera juridiska problem

Tekniska specifikationer

Utförandet av displayen / för kopplingsindikering för dörrkopplingsdrift: ON-OFF
Utförande av elektriska anslutningar för huvudströmkrets: Ramklämma
Storlek på lastfrånskiljare: 1
Montering: Skruv- och din-skenfäste 35 mm
Golvmontering: Ja
Isolationsspänning: 1000 V
Kapslingsklass: IP20
Omgivningstemperatur under drift -25 °C till +70 °C.
Effektförlust max. 8.4 W.
Mekanisk livslängd (omslagscykler) / standard: 15000
Stötspänningsmotståndskraft: 8 kV

Typ av produkt: Lastströmbrytare

Kontakttyp: 3 switch

Driftspänning (specifikationer): 1000 V/AC

Antal poler: 4

Mått.: (B x H x D) 121.3 x 119 x 69.5 mm

Nominell ström: 80 A

Nominell ström - avrundad: 80 A

Utförande: Sidoväggsdrivning

Bredd: 121.3 mm

Höjd: 119 mm

Djup: 69.5 mm

: 0

: 0

: 80 A

: 4

: IP20

: 3

: 1

: FALSE

: FALSE

: Frame clamp

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 45 kW

: 3 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 80 A

: 37 kW

: FALSE

: 80

: Other

Dokument & nedladdningar

Datablad

Datablad 2263570 Lastströmbrytare 80 A 3 switch Siemens 3KD28442ME400

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2263570 Lastströmbrytare 80 A 3 switch Siemens 3KD28442ME400

Beskrivning

Lastfrånskiljare 80A, Bygggr. 1, 4-polig sidodrivning höger basenhet utan handtag lastdelningsbrytare 3KD till 1600 A som effektf?Hal huvud-, NÖT-AV- eller reparationsbrytare. Lastfrånskiljare 3KD upp till 1600 A från Siemens Siemens har självpersonskydd och gänga hög anläggningstillgång inom industri, infrastruktur och böjt?. Som huvud-, NÖDSTOPP- eller reparationsbrytare koppling av lastfrånskiljare 3KD elektrisk utrustning lätta att bära och erbjuder en säkerhetsdelningsfunktion och -sträcka i lågspänningskretsar. 1. Säkert skydd mot elavfall. 2. Robust teknik f. hög anläggningstillgänglighet. 3. Många?kan användas med olika anslutnings- och drivningstyp. 4. Enkel eftervård av extra funktioner genom omfattande tillbehör?r. 5. Snabb montering på din-skena vid montering??en upp till 200 A. 6. Effektiv Engineering tack vare omfattande CAx-data. 7. Enkel dokumentation med handboken-konfiguratorn. 8. Lämplig för vindkraft- och solcellsanläggningar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
