Name: Lastströmbrytare 4-polig 80 A 4 switch 690 V/AC Siemens 3KD28400NE200
Brand: Siemens
SKU: 1705627
Availability: BackOrder

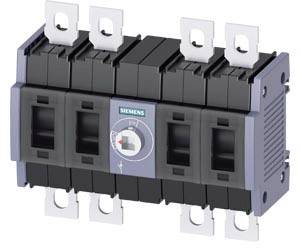

En Siemens-effektbrytare med sex kontaktpunkter; används för att skydda elektriska kretsar genom att avbryta strömflödet.

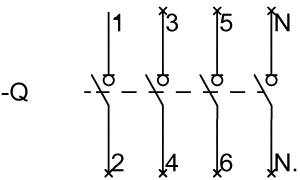

Kopplingsschema för en trefasmotor med tre säkringar och tre switchar, numrerade från 1 till 6, anslutna till faserna R, S, T.

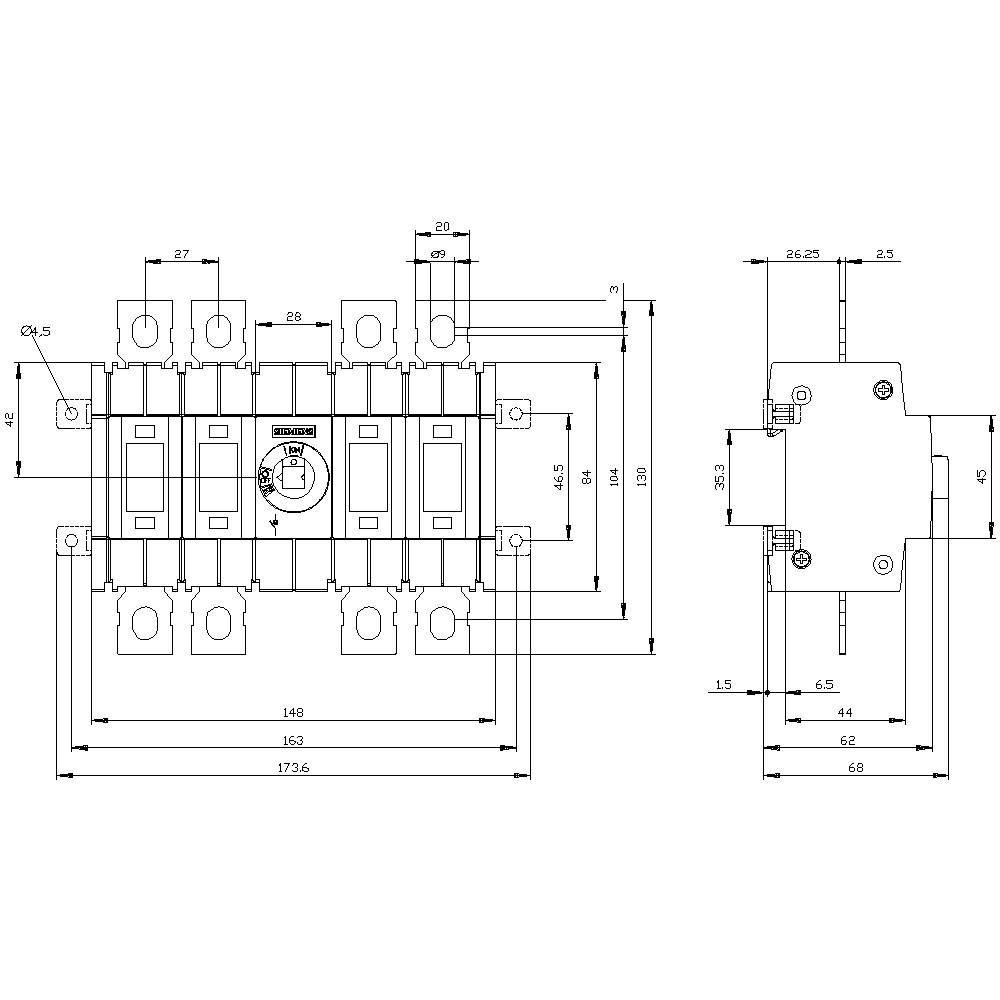

Teknisk ritning av en elektrisk strömbrytare med dimensioner och etiketter. Visar front- och sidovy för installation.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

80 A

Kontakttyp

4 switch

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 13 nov.

Antal

Styck

Toal (1 690,00 kr / stycken)

1 690,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP20
Isolationsspänning: 1000 V
Omgivningstemperatur -25 - +70 °C
Stötspänningsmotståndskraft: 8 kV
Mekanisk livslängd 15000
Elektrisk livslängd 1500
Effektförlust: 4.4 W
Utförande av den elektriska anslutningen: Flatanslutning
Storlek på lastfrånskiljare 2:a
Montering: Skruv- och din-skenfäste 35 mm

Typ av produkt: Lastströmbrytare

Kontakttyp: 4 switch

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Antal poler: 4

Mått.: (B x H x D) 148 x 168 x 68 mm

Nominell ström: 80 A

Nominell ström - avrundad: 80 A

Utförande: strömbrytare

Bredd: 148 mm

Höjd: 168 mm

Djup: 68 mm

: 0

: 0

: 80 A

: 4

: IP00

: 4

: 1

: FALSE

: FALSE

: Flat plug-in connection

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 45 kW

: 4 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 80 A

: 37 kW

: FALSE

: 80

: Other

UKCA: Ej tillämpligt
