Name: Lastströmbrytare 4-polig 250 A 690 V/AC Siemens 3KD38400PE200
Brand: Siemens
SKU: 1702660
Availability: BackOrder

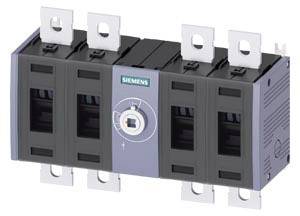

En flerpolig elektrisk effektbrytare från Siemens, presenterad i en teknisk produktkatalog.

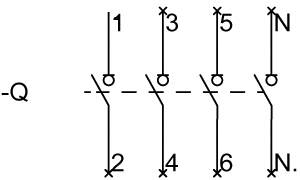

Kopplingsschema med sex numrerade klämmor: 1-3-5 till positiva kontakter, 2-4-6 till negativa kontakter. En avbruten strömkrets.

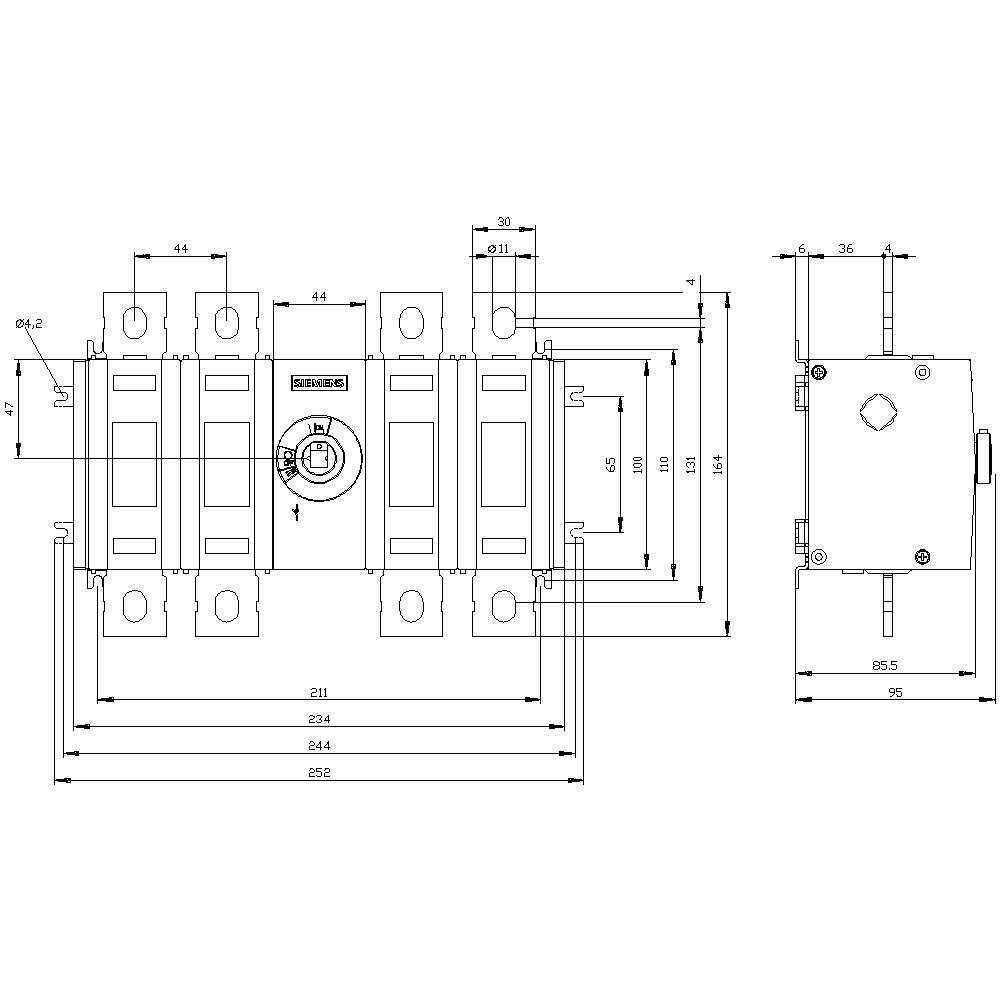

Teknisk ritning av en elektrisk strömbrytare med dimensioner i millimeter, olika vyer och monteringsdetaljer.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

250 A

Driftspänning (specifikationer)

690 V/AC

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 16 nov.

Antal

Styck

Toal (5 190,00 kr / stycken)

5 190,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP20
Isolationsspänning: 1000 V
Omgivningstemperatur -25 - +70 °C
Stötspänningsmotståndskraft: 12 kV
Mekanisk livslängd 10000
Elektrisk livslängd 1000
Effektförlust: 24 W
Utförande av den elektriska anslutningen: Flatanslutning
Storlek på lastfrånskiljare: 3
Montering: Skruvfastsättning

Typ av produkt: Lastströmbrytare

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Antal poler: 4

Mått.: (B x H x D) 234 x 164 x 93.5 mm

Nominell ström: 250 A

Nominell ström - avrundad: 250 A

Utförande: strömbrytare

Bredd: 234 mm

Höjd: 164 mm

Djup: 93.5 mm

: 6

: 6

: 250 A

: 4

: IP00

: 0

: 1

: FALSE

: FALSE

: Flat plug-in connection

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 132 kW

: 13 kA

: Other

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 250 A

: 132 kW

: FALSE

: 250

: Other

UKCA: Ej tillämpligt

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Kontakttyp

Nominell ström - avrundad

Typ av produkt

Hjälpbrytare 5 A 1 switch Siemens 3KD91031

Artikelnr.:1704708

Leverans fre 13 nov.

Conrad Electronic

1 switch

5 A

Hjälpbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

159,00 kr^*

Lastströmbrytare 3-polig 100 A 3 switch 690 V/AC Siemens 3KD30340NE100

Artikelnr.:1735767

Leverans tors 26 nov.

Conrad Electronic

3 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 690,00 kr^*

Lastströmbrytare 3-polig 100 A 3 switch 690 V/AC Siemens 3KD30340NE400

Artikelnr.:1735768

Leverans tors 26 nov.

Conrad Electronic

3 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 690,00 kr^*

Lastströmbrytare 3-polig 100 A 3 switch 690 V/AC Siemens 3KD30342NE100

Artikelnr.:1735769

Leverans mån 16 nov.

Conrad Electronic

3 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 890,00 kr^*

Lastströmbrytare 3-polig 100 A 3 switch 690 V/AC Siemens 3KD30342NE400

Artikelnr.:1751265

Leverans mån 16 nov.

Conrad Electronic

3 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 890,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30300NE100

Artikelnr.:1748631

Leverans fre 13 nov.

Conrad Electronic

4 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 890,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30300NE200

Artikelnr.:1735763

Leverans mån 16 nov.

Conrad Electronic

4 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 890,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30302NE100

Artikelnr.:1735764

Leverans mån 16 nov.

Conrad Electronic

4 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 090,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30302NE200

Artikelnr.:1735765

Leverans mån 16 nov.

Conrad Electronic

4 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 090,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30320NE100

Artikelnr.:1702364

Leverans mån 16 nov.

Conrad Electronic

4 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 390,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1702660 Lastströmbrytare 4-polig 250 A 690 V/AC Siemens 3KD38400PE200

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1702660 Lastströmbrytare 4-polig 250 A 690 V/AC Siemens 3KD38400PE200

Beskrivning

Lastfrånskiljare 250A, Byggnadsbrytare. 3, 4-polig frontdrift centrerad basenhet utan handtag Flatanslutning lastfrånskiljare 3KD till 1600 A som effektfull huvud-, NÖT-AV- eller reparationsbrytare. Lastfrånskiljare 3KD upp till 1600 A från Siemens Siemens har självpersonskydd och gänga hög anläggningstillgång inom industri, infrastruktur och böjt?. Som huvud-, NÖDSTOPP- eller reparationsbrytare koppling av lastfrånskiljare 3KD elektrisk utrustning lätta att bära och erbjuder en säkerhetsdelningsfunktion och -sträcka i lågspänningskretsar. 1. Säkert skydd mot elavfall. 2. Robust teknik f. hög anläggningstillgänglighet. 3. Många?kan användas med olika anslutnings- och drivningstyp. 4. Enkel eftervård av extra funktioner genom omfattande tillbehör?r. 5. Snabb montering på din-skena vid montering??en upp till 200 A. 6. Effektiv Engineering tack vare omfattande CAx-data. 7. Enkel dokumentation med handboken-konfiguratorn. 8. Lämplig för vindkraft- och solcellsanläggningar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
