Name: Lastströmbrytare 4-polig 100 A 4 switch 690 V/AC Siemens 3KD30400NE100
Brand: Siemens
SKU: 1735770
Availability: BackOrder

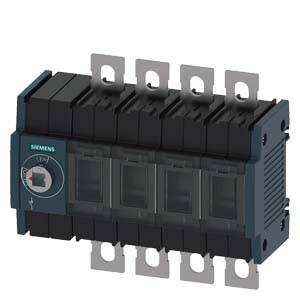

En Siemens effektbrytare med flera anslutningar och en vridströmställare på sidan.

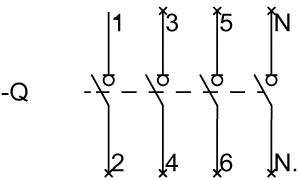

Kopplingsschema visar tre ledningar, numrerade med 1, 3, 5 överst och 2, 4, 6 nedtill, sammanbundna av två tvärgående ledningar. Till höger bokstäverna 'Q' och 'N'.

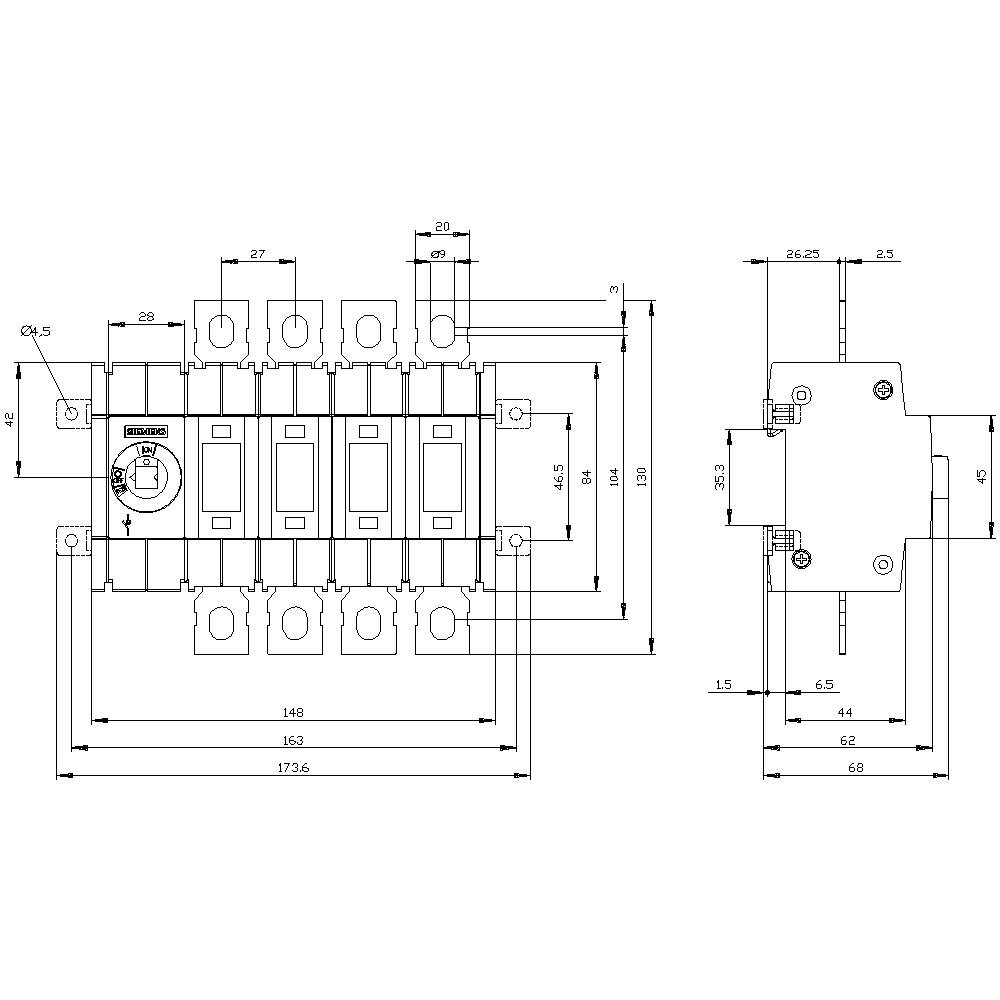

Teknisk ritning av en elektrisk switch med detaljerade mått och anslutningar, sedd ovanifrån och från sidan.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

100 A

Kontakttyp

4 switch

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 16 nov.

Antal

Styck

Toal (2 290,00 kr / stycken)

2 290,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP20
Isolationsspänning: 1000 V
Omgivningstemperatur -25 - +70 °C
Stötspänningsmotståndskraft: 8 kV
Mekanisk livslängd 15000
Elektrisk livslängd 1500
Effektförlust: 7.2 W
Utförande av den elektriska anslutningen: Flatanslutning
Storlek på lastfrånskiljare 2:a
Montering: Skruv- och din-skenfäste 35 mm

Typ av produkt: Lastströmbrytare

Kontakttyp: 4 switch

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Antal poler: 4

Mått.: (B x H x D) 148 x 168 x 68 mm

Nominell ström: 100 A

Nominell ström - avrundad: 100 A

Utförande: strömbrytare

Bredd: 148 mm

Höjd: 168 mm

Djup: 68 mm

: 0

: 0

: 100 A

: 4

: IP00

: 4

: 1

: FALSE

: FALSE

: Flat plug-in connection

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 55 kW

: 4 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 100 A

: 55 kW

: FALSE

: 100

: Other

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Kontakttyp

Nominell ström - avrundad

Typ av produkt

Hjälpbrytare 5 A 1 switch Siemens 3KD91031

Artikelnr.:1704708

Leverans fre 13 nov.

Conrad Electronic

1 switch

5 A

Hjälpbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

159,00 kr^*

Lastströmbrytare 3-polig 100 A 3 switch 690 V/AC Siemens 3KD30340NE100

Artikelnr.:1735767

Leverans tors 26 nov.

Conrad Electronic

3 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 690,00 kr^*

Lastströmbrytare 3-polig 100 A 3 switch 690 V/AC Siemens 3KD30340NE400

Artikelnr.:1735768

Leverans tors 26 nov.

Conrad Electronic

3 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 690,00 kr^*

Lastströmbrytare 3-polig 100 A 3 switch 690 V/AC Siemens 3KD30342NE100

Artikelnr.:1735769

Leverans mån 16 nov.

Conrad Electronic

3 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 890,00 kr^*

Lastströmbrytare 3-polig 100 A 3 switch 690 V/AC Siemens 3KD30342NE400

Artikelnr.:1751265

Leverans mån 16 nov.

Conrad Electronic

3 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 890,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30300NE100

Artikelnr.:1748631

Leverans fre 13 nov.

Conrad Electronic

4 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 890,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30300NE200

Artikelnr.:1735763

Leverans mån 16 nov.

Conrad Electronic

4 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 890,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30302NE100

Artikelnr.:1735764

Leverans mån 16 nov.

Conrad Electronic

4 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 090,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30302NE200

Artikelnr.:1735765

Leverans mån 16 nov.

Conrad Electronic

4 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 090,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30320NE100

Artikelnr.:1702364

Leverans mån 16 nov.

Conrad Electronic

4 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 390,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1735770 Lastströmbrytare 4-polig 100 A 4 switch 690 V/AC Siemens 3KD30400NE100

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1735770 Lastströmbrytare 4-polig 100 A 4 switch 690 V/AC Siemens 3KD30400NE100

Beskrivning

Lastfrånskiljare 100a, bygggr. 2, 4-polig framhjulsdrift vänster basenhet utan handtag flatanslutning inkl. fasskiljande väggar lastfrånskiljare 3KD till 1600 A som effektfull?het huvud-, nödströmbrytare eller reparationsbrytare. Lastfrånskiljare 3KD upp till 1600 A från Siemens Siemens har självpersonskydd och gänga hög anläggningstillgång inom industri, infrastruktur och böjt?. Som huvud-, NÖDSTOPP- eller reparationsbrytare koppling av lastfrånskiljare 3KD elektrisk utrustning lätta att bära och erbjuder en säkerhetsdelningsfunktion och -sträcka i lågspänningskretsar. 1. Säkert skydd mot elavfall. 2. Robust teknik f. hög anläggningstillgänglighet. 3. Många?kan användas med olika anslutnings- och drivningstyp. 4. Enkel eftervård av extra funktioner genom omfattande tillbehör?r. 5. Snabb montering på din-skena vid montering??en upp till 200 A. 6. Effektiv Engineering tack vare omfattande CAx-data. 7. Enkel dokumentation med handboken-konfiguratorn. 8. Lämplig för vindkraft- och solcellsanläggningar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
