Name: Lastströmbrytare 3-polig 630 A 8 NO, 8 öppnare 690 V/AC Siemens 3KD46340QE100
Brand: Siemens
SKU: 1702904
Availability: BackOrder

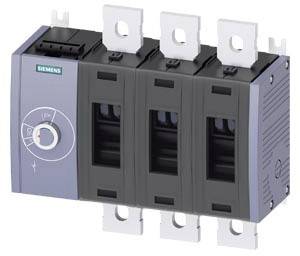

En effektbrytare från Siemens med tre omkopplingskammare, lämplig för användning i elektriska fördelningsstationer.

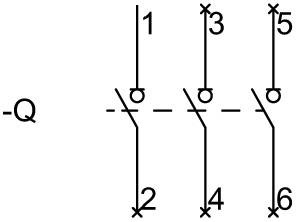

'Schütz Q' kopplingsschema visar kontakter 1-2, 3-4, 5-6. Förbindelser visas genom vertikala linjer.

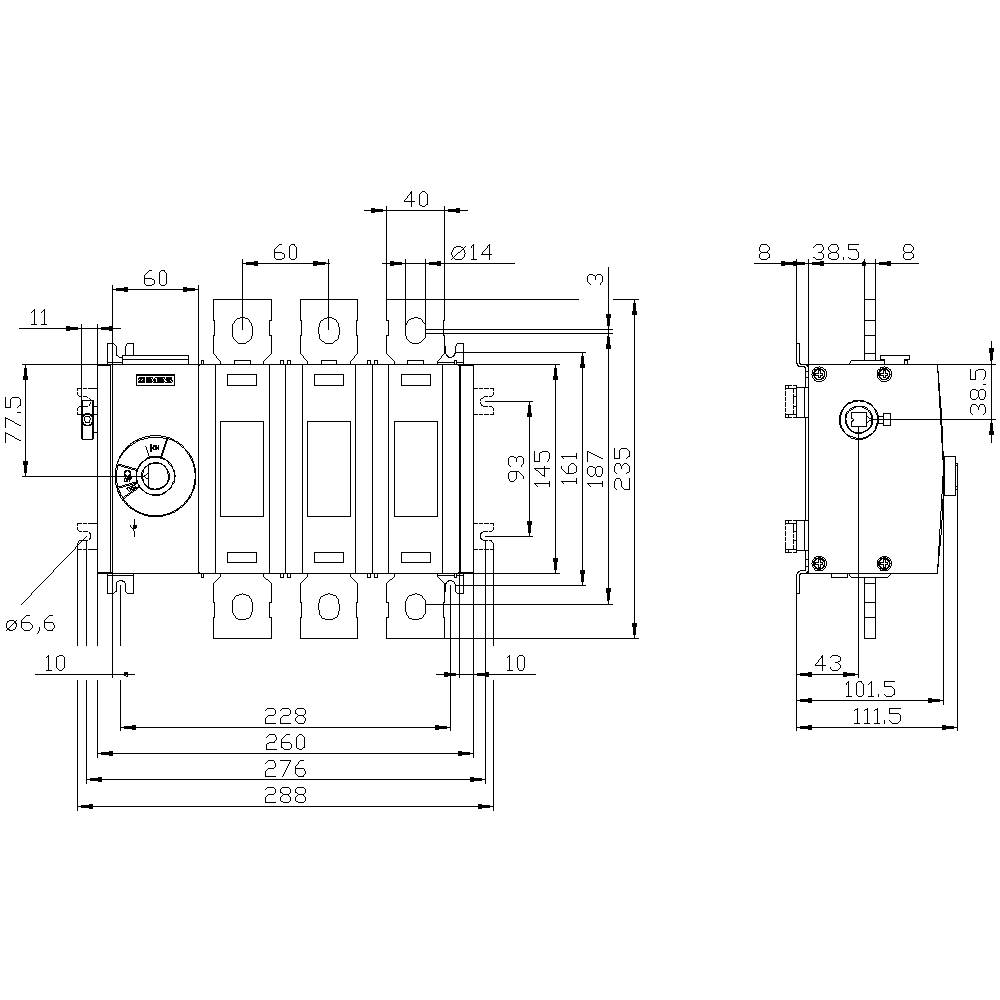

Teknisk ritning av en elektrisk switch med detaljerade mått och vyer från fram- och sidasidan.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

630 A

Kontakttyp

8 NO

8 öppnare

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tors 26 nov.

Antal

Styck

Toal (8 690,00 kr / stycken)

8 690,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP20
Isolationsspänning: 1000 V
Omgivningstemperatur -25 - +70 °C
Stötspänningsmotståndskraft: 12 kV
Mekanisk livslängd 8000
Elektrisk livslängd 1000
Effektförlust: 51 W
Utförande av den elektriska anslutningen: Flatanslutning
Storlek på lastfrånskiljare: 4
Montering: Skruvfastsättning

Typ av produkt: Lastströmbrytare

Kontakttyp: 8 NO
8 öppnare

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Antal poler: 3

Mått.: (B x H x D) 271 x 235 x 111.5 mm

Nominell ström: 630 A

Nominell ström - avrundad: 630 A

Utförande: strömbrytare

Bredd: 271 mm

Höjd: 235 mm

Djup: 111.5 mm

: 8

: 8

: 630 A

: 3

: IP00

: 0

: 1

: FALSE

: FALSE

: Flat plug-in connection

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 355 kW

: 30 kA

: Other

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 630 A

: 355 kW

: FALSE

: 630

: Other

UKCA: Ej tillämpligt

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Kontakttyp

Nominell ström - avrundad

Typ av produkt

Hjälpbrytare 5 A 1 switch Siemens 3KD91031

Artikelnr.:1704708

Leverans fre 13 nov.

Conrad Electronic

1 switch

5 A

Hjälpbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

159,00 kr^*

Lastströmbrytare 3-polig 100 A 3 switch 690 V/AC Siemens 3KD30340NE100

Artikelnr.:1735767

Leverans tors 26 nov.

Conrad Electronic

3 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 690,00 kr^*

Lastströmbrytare 3-polig 100 A 3 switch 690 V/AC Siemens 3KD30340NE400

Artikelnr.:1735768

Leverans tors 26 nov.

Conrad Electronic

3 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 690,00 kr^*

Lastströmbrytare 3-polig 100 A 3 switch 690 V/AC Siemens 3KD30342NE100

Artikelnr.:1735769

Leverans mån 16 nov.

Conrad Electronic

3 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 890,00 kr^*

Lastströmbrytare 3-polig 100 A 3 switch 690 V/AC Siemens 3KD30342NE400

Artikelnr.:1751265

Leverans mån 16 nov.

Conrad Electronic

3 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 890,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30300NE100

Artikelnr.:1748631

Leverans fre 13 nov.

Conrad Electronic

4 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 890,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30300NE200

Artikelnr.:1735763

Leverans mån 16 nov.

Conrad Electronic

4 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 890,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30302NE100

Artikelnr.:1735764

Leverans mån 16 nov.

Conrad Electronic

4 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 090,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30302NE200

Artikelnr.:1735765

Leverans mån 16 nov.

Conrad Electronic

4 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 090,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30320NE100

Artikelnr.:1702364

Leverans mån 16 nov.

Conrad Electronic

4 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 390,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1702904 Lastströmbrytare 3-polig 630 A 8 NO, 8 öppnare 690 V/AC Siemens 3KD46340QE100

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1702904 Lastströmbrytare 3-polig 630 A 8 NO, 8 öppnare 690 V/AC Siemens 3KD46340QE100

Beskrivning

Lastfrånskiljare 630A, bygggr. 4, 3-polig sidodrivning vänster basenhet utan handtag Flatanslutning lastfrånskiljare 3KD till 1600 A som effektfull huvud-, NÖT-AV- eller reparationsbrytare. Lastfrånskiljare 3KD upp till 1600 A från Siemens Siemens har självpersonskydd och gänga hög anläggningstillgång inom industri, infrastruktur och böjt?. Som huvud-, NÖDSTOPP- eller reparationsbrytare koppling av lastfrånskiljare 3KD elektrisk utrustning lätta att bära och erbjuder en säkerhetsdelningsfunktion och -sträcka i lågspänningskretsar. 1. Säkert skydd mot elavfall. 2. Robust teknik f. hög anläggningstillgänglighet. 3. Många?kan användas med olika anslutnings- och drivningstyp. 4. Enkel eftervård av extra funktioner genom omfattande tillbehör?r. 5. Snabb montering på din-skena vid montering??en upp till 200 A. 6. Effektiv Engineering tack vare omfattande CAx-data. 7. Enkel dokumentation med handboken-konfiguratorn. 8. Lämplig för vindkraft- och solcellsanläggningar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
