Name: Lastströmbrytare 3-polig 630 A 8 NO, 8 öppnare 690 V/AC Siemens 3KD46320QE100
Brand: Siemens
SKU: 1742308
Availability: BackOrder

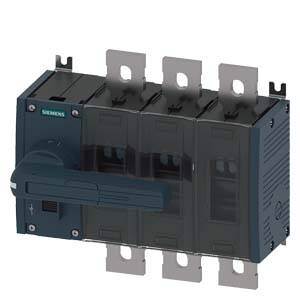

En flerpolig Siemens effektbrytare med blå spak för elektriska tillämpningar.

Kopplingsschema med två parallella omkopplare: 'Q' leder till omkopplare med numren 1, 3, 5 och parallellt 2, 4, 6.

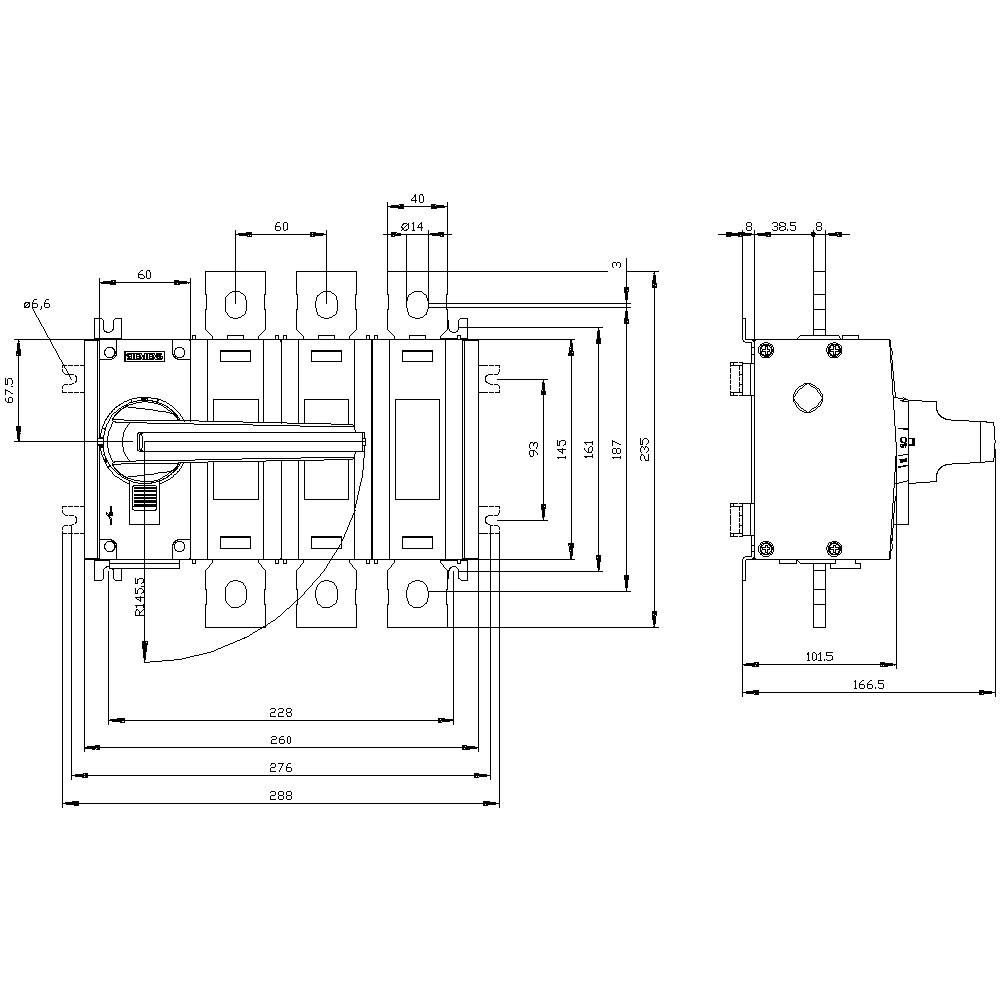

Teknisk ritning av en omkopplare med dimensioner, visar fram- och sidovy. Mått angivna i millimeter. Huvudkomponenter är markerade.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

630 A

Kontakttyp

8 NO

8 öppnare

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 16 nov.

Antal

Styck

Toal (9 490,00 kr / stycken)

9 490,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP20
Isolationsspänning: 1000 V
Omgivningstemperatur -25 - +70 °C
Stötspänningsmotståndskraft: 12 kV
Mekanisk livslängd 8000
Elektrisk livslängd 1000
Färg på manöverelementet: Grå
Effektförlust: 51 W
Utförande av den elektriska anslutningen: Flatanslutning
Storlek på lastfrånskiljare: 4
Montering: Skruvfastsättning

Typ av produkt: Lastströmbrytare

Kontakttyp: 8 NO
8 öppnare

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Antal poler: 3

Mått.: (B x H x D) 260 x 235 x 166.5 mm

Nominell ström: 630 A

Nominell ström - avrundad: 630 A

Utförande: strömbrytare

Bredd: 260 mm

Höjd: 235 mm

Djup: 166.5 mm

: 8

: 8

: 630 A

: 3

: IP00

: 0

: 1

: TRUE

: FALSE

: Flat plug-in connection

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 355 kW

: 30 kA

: Grey

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 630 A

: 355 kW

: FALSE

: 630

: Other

UKCA: Ja
