Name: Lastströmbrytare 3-polig 63 A 4 switch 690 V/AC Siemens 3KF13060MR11
Brand: Siemens
SKU: 1704740
Availability: BackOrder

En flerpolarig elektrisk switch i en industrimodul, bestående av flera transparenta och svarta segment.

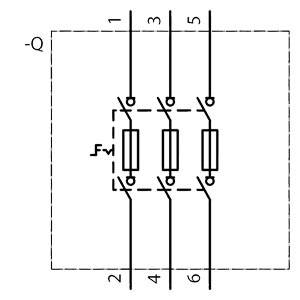

Kopplingsschema för en trefasig switch med tre parallellkopplade säkringar, numrerade från 1 till 6, med jordningssymbol längst upp till vänster.

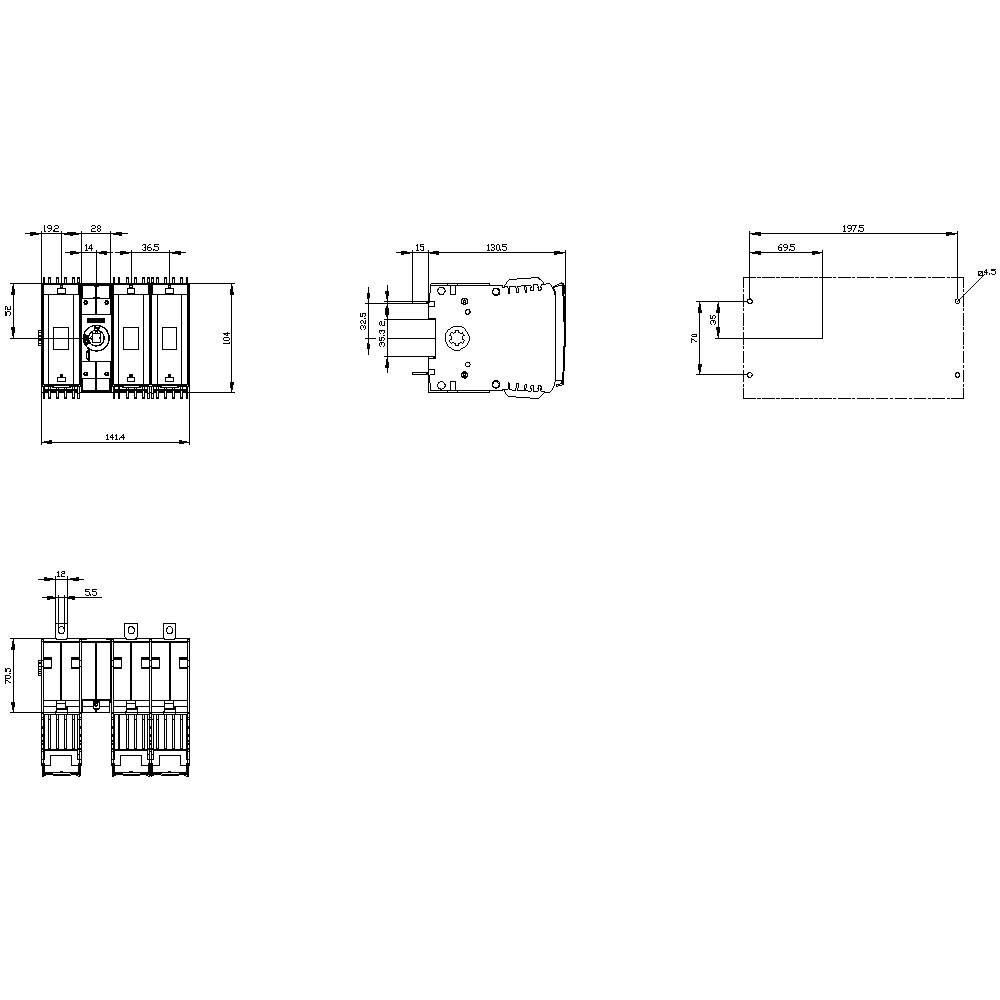

Teknisk ritning av en elektrisk strömbrytare. Framställning av fram-, sido- och toppvy med exakta dimensioner.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

63 A

Kontakttyp

4 switch

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 16 nov.

Antal

Styck

Toal (2 890,00 kr / stycken)

2 890,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP20
Isolationsspänning: 1000 V
Omgivningstemperatur -25 - +70 °C
Stötspänningsmotståndskraft: 12 kV
Mekanisk livslängd 15000
Elektrisk livslängd 10000
Montering: Fäste i marken
Utförande av den elektriska anslutningen: Flatanslutning
Storlek på lastfrånskiljare: 1
Effektförlust: 27.6 W

Typ av produkt: Lastströmbrytare

Kontakttyp: 4 switch

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Antal poler: 3

Mått.: (B x H x D) 144.5 x 104 x 145.5 mm

Nominell ström: 63 A

Nominell ström - avrundad: 63 A

Utförande: Lastfrånskiljare med säkringar 3F

Bredd: 144.5 mm

Höjd: 104 mm

Djup: 145.5 mm

: 63 A

: 3

: 100 kA

: IP20

: NH000, NH00

: FALSE

: Flat plug-in connection

: TRUE

: Other

: TRUE

: TRUE

: 30 kW

: 2.5 kA

: TRUE

: FALSE

: TRUE

: 690 V

: FALSE

: FALSE

: Front side

UKCA: Ej tillämpligt

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Antal poler

Nominell spänning

Nominell ström - avrundad

Typ av produkt

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23120LF11

Artikelnr.:1705937

Leverans mån 16 nov.

Conrad Electronic

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 290,00 kr^*

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23120MF11

Artikelnr.:1743665

Leverans mån 16 nov.

Conrad Electronic

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 290,00 kr^*

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23120MR11

Artikelnr.:1744354

Leverans mån 16 nov.

Conrad Electronic

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 290,00 kr^*

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23120NR11

Artikelnr.:1744355

Leverans mån 16 nov.

Conrad Electronic

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 290,00 kr^*

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23122LF11

Artikelnr.:1744356

Leverans mån 16 nov.

Conrad Electronic

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 090,00 kr^*

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23124LF11

Artikelnr.:1744357

Leverans mån 16 nov.

Conrad Electronic

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 290,00 kr^*

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23124RF11

Artikelnr.:1744358

Leverans mån 16 nov.

Conrad Electronic

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 290,00 kr^*

Lastströmbrytare 3-polig 160 A 690 V/AC Siemens 3KF23160LF11

Artikelnr.:1744522

Leverans mån 16 nov.

Conrad Electronic

690 V/AC

160 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 690,00 kr^*

Lastströmbrytare 3-polig 160 A 690 V/AC Siemens 3KF23160MF11

Artikelnr.:1744523

Leverans mån 16 nov.

Conrad Electronic

690 V/AC

160 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 690,00 kr^*

Lastströmbrytare 3-polig 160 A 690 V/AC Siemens 3KF23162LF11

Artikelnr.:1744524

Leverans mån 16 nov.

Conrad Electronic

690 V/AC

160 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 390,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1704740 Lastströmbrytare 3-polig 63 A 4 switch 690 V/AC Siemens 3KF13060MR11

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1704740 Lastströmbrytare 3-polig 63 A 4 switch 690 V/AC Siemens 3KF13060MR11

Beskrivning

Lastfrånskiljare med säkring 63a, bygggr. 1, 3-polig för NH-säkring stl. 000 framhjulsdrift i mitten basenhet utan handtag Flatanslutning på baksidan lastfrånskiljare med säkringar 3F som huvud-, NOT-AV- eller reparationsbrytare. Lastfrånskiljare med säkringar 3F möjliggör, beroende på storlek, att märkströmmen kopplas till och från mellan 32 och 800 A. dessutom utgör den en säkerhetsdelningsfunktion i alla lågspännings-strömkretsar. Lastdelningsbrytare med säkringar 3F är optimerade för krävande användningsområden där NH-säkringar används. 1. Variabelt användbar lastfrånskiljare med dörrkoppling eller direktdrift i fem olika storlekar. 2. Enkel uppgradering av funktioner genom omfattande tillbehör. 3. Tillförlitligt skydd mot elolyckor genom Avslutfunktionalitet, beröringsskydd och automatiskt låst säkerhetskåpa i inkopplat tillstånd. 4. Robust teknik med hög kortslutningssäkerhet för hög systemtillgänglighet. 5. Snabb montering på din-skena vid storlekar upp till 80 A. 6. Effektiv Engineering med omfattande CAx-data. 7. Säkert skydd även för vindkraftverk på upp till 690 V + 10 %.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
