Name: Lastströmbrytare 3-polig 63 A 4 switch 690 V/AC Siemens 3KD26302ME200
Brand: Siemens
SKU: 1735738
Availability: BackOrder

En svart, rektangulär komponent från en effektbrytare med en central switch och texten 'Siemens'.

Elektrisk kopplingsschema visar seriekopplade kontakter: övre raden '1', '3', '5'; nedre raden '2', '4', '6'; förbundna med väg '-Q'.

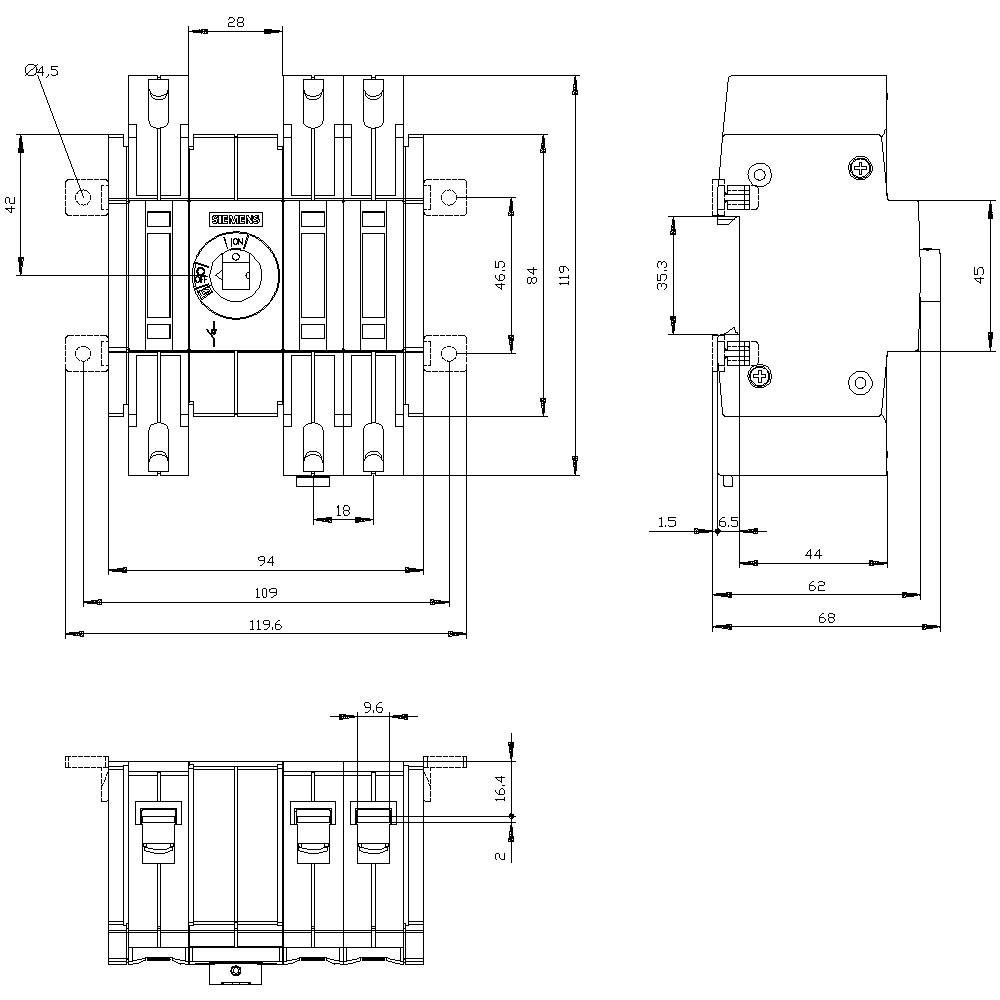

Teknisk ritning av en strömbrytare med dimensionsangivelser i millimeter. Innehåller fram-, sido- och ovanifrånvy. Märkning 'Q1'.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

63 A

Kontakttyp

4 switch

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 16 nov.

Antal

Styck

Toal (1 390,00 kr / stycken)

1 390,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP20
Isolationsspänning: 1000 V
Omgivningstemperatur -25 - +70 °C
Stötspänningsmotståndskraft: 8 kV
Mekanisk livslängd 15000
Elektrisk livslängd 6000
Effektförlust: 3 W
Utförande av elektriska anslutningar: Ramklämma
Storlek på lastfrånskiljare: 1
Montering: Skruv- och din-skenfäste 35 mm

Typ av produkt: Lastströmbrytare

Kontakttyp: 4 switch

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Antal poler: 3

Mått.: (B x H x D) 94 x 119 x 68 mm

Nominell ström: 63 A

Nominell ström - avrundad: 63 A

Utförande: strömbrytare

Bredd: 94 mm

Höjd: 119 mm

Djup: 68 mm

: 0

: 0

: 63 A

: 3

: IP20

: 4

: 1

: FALSE

: FALSE

: Frame clamp

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 30 kW

: 3 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 63 A

: 30 kW

: FALSE

: 63

: Other

UKCA: Ja
