Name: Lastströmbrytare 3-polig 250 A 8 NO, 8 öppnare 690 V/AC Siemens 3KF33250MF118AA1
Brand: Siemens
SKU: 1744536
Availability: BackOrder

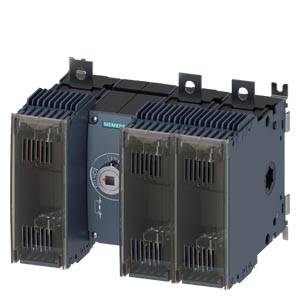

En effektbrytare från märket Siemens, modell Sirius 3VL, för skydd av elektriska anläggningar, i metallutförande.

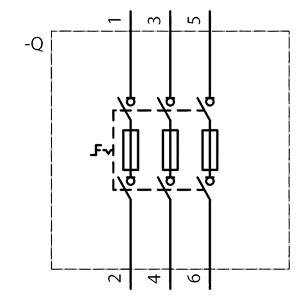

Kopplingsschema för ett relä med tre slutande kontakter, numrerade 1-6, och en spole (F) i mitten som styr kontakterna.

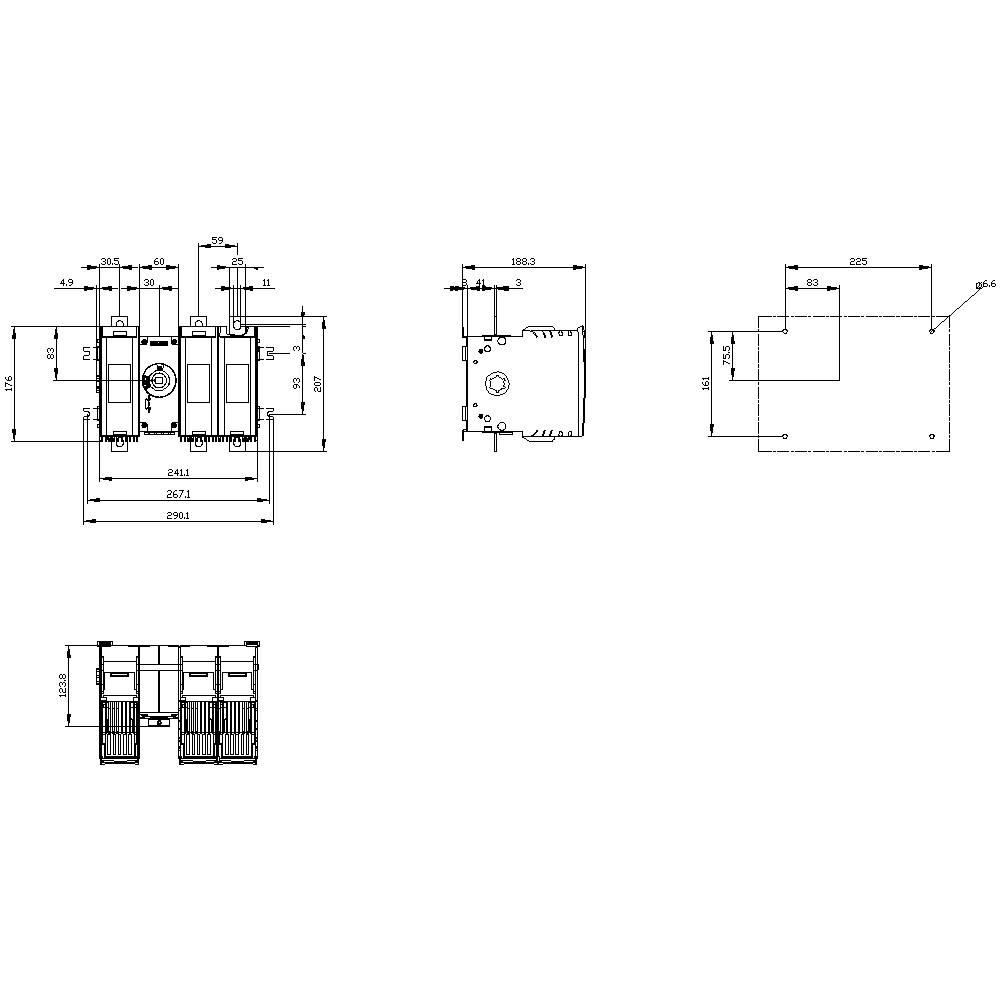

Teknisk ritning av en elektrisk strömbrytare med dimensioner och vyer framifrån, ovanifrån och från sidan. Innehåller exakta måttangivelser.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

250 A

Kontakttyp

8 NO

8 öppnare

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 16 nov.

Antal

Styck

Toal (5 690,00 kr / stycken)

5 690,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP20
Isolationsspänning: 1000 V
Omgivningstemperatur -25 - +70 °C
Stötspänningsmotståndskraft: 12 kV
Mekanisk livslängd 10000
Elektrisk livslängd 5000
Montering: Fäste i marken
Utförande av den elektriska anslutningen: Flatanslutning
Storlek på lastfrånskiljare: 3
Effektförlust: 121.5 W

Typ av produkt: Lastströmbrytare

Kontakttyp: 8 NO
8 öppnare

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Antal poler: 3

Mått.: (B x H x D) 249.5 x 207 x 188.5 mm

Nominell ström: 250 A

Nominell ström - avrundad: 250 A

Utförande: Lastfrånskiljare med säkringar 3F

Bredd: 249.5 mm

Höjd: 207 mm

Djup: 188.5 mm

: Other

: 250 A

: 3

: 100 kA

: IP00

: NH0, NH1

: FALSE

: Flat plug-in connection

: TRUE

: Other

: TRUE

: TRUE

: 132 kW

: 8 kA

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Front side

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Antal poler

Kontakttyp

Nominell spänning

Nominell ström - avrundad

Typ av produkt

Lastströmbrytare 3-polig 250 A 8 NO, 8 öppnare 690 V/AC Siemens 3KF33250MF118AA1

Artikelnr.:1744536

Leverans mån 16 nov.

Conrad Electronic

Denna artikel

8 NO

690 V/AC

250 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 690,00 kr^*

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23120LF11

Artikelnr.:1705937

Leverans mån 16 nov.

Conrad Electronic

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 290,00 kr^*

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23120MF11

Artikelnr.:1743665

Leverans mån 16 nov.

Conrad Electronic

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 290,00 kr^*

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23120MR11

Artikelnr.:1744354

Leverans mån 16 nov.

Conrad Electronic

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 290,00 kr^*

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23120NR11

Artikelnr.:1744355

Leverans mån 16 nov.

Conrad Electronic

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 290,00 kr^*

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23122LF11

Artikelnr.:1744356

Leverans mån 16 nov.

Conrad Electronic

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 090,00 kr^*

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23124LF11

Artikelnr.:1744357

Leverans mån 16 nov.

Conrad Electronic

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 290,00 kr^*

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23124RF11

Artikelnr.:1744358

Leverans mån 16 nov.

Conrad Electronic

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 290,00 kr^*

Lastströmbrytare 3-polig 160 A 690 V/AC Siemens 3KF23160LF11

Artikelnr.:1744522

Leverans mån 16 nov.

Conrad Electronic

690 V/AC

160 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 690,00 kr^*

Lastströmbrytare 3-polig 160 A 690 V/AC Siemens 3KF23160MF11

Artikelnr.:1744523

Leverans mån 16 nov.

Conrad Electronic

690 V/AC

160 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 690,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1744536 Lastströmbrytare 3-polig 250 A 8 NO, 8 öppnare 690 V/AC Siemens 3KF33250MF118AA1

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1744536 Lastströmbrytare 3-polig 250 A 8 NO, 8 öppnare 690 V/AC Siemens 3KF33250MF118AA1

Beskrivning

Lastfrånskiljare med säkring 250A, byggbrytare. 3, 3-polig för NH-säkring stl. 0 och 1 framhjulsdrift basenhet utan handtag flatanslutning lastfrånskiljare med säkringar 3F som huvud-, not-AV- eller reparationsbrytare. Lastfrånskiljare med säkringar 3F möjliggör, beroende på storlek, att märkströmmen kopplas till och från mellan 32 och 800 A. dessutom utgör den en säkerhetsdelningsfunktion i alla lågspännings-strömkretsar. Lastdelningsbrytare med säkringar 3F är optimerade för krävande användningsområden där NH-säkringar används. 1. Variabelt användbar lastfrånskiljare med dörrkoppling eller direktdrift i fem olika storlekar. 2. Enkel uppgradering av funktioner genom omfattande tillbehör. 3. Tillförlitligt skydd mot elolyckor genom Avslutfunktionalitet, beröringsskydd och automatiskt låst säkerhetskåpa i inkopplat tillstånd. 4. Robust teknik med hög kortslutningssäkerhet för hög systemtillgänglighet. 5. Snabb montering på din-skena vid storlekar upp till 80 A. 6. Effektiv Engineering med omfattande CAx-data. 7. Säkert skydd även för vindkraftverk på upp till 690 V + 10 %.
