Lastströmbrytare 3-polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

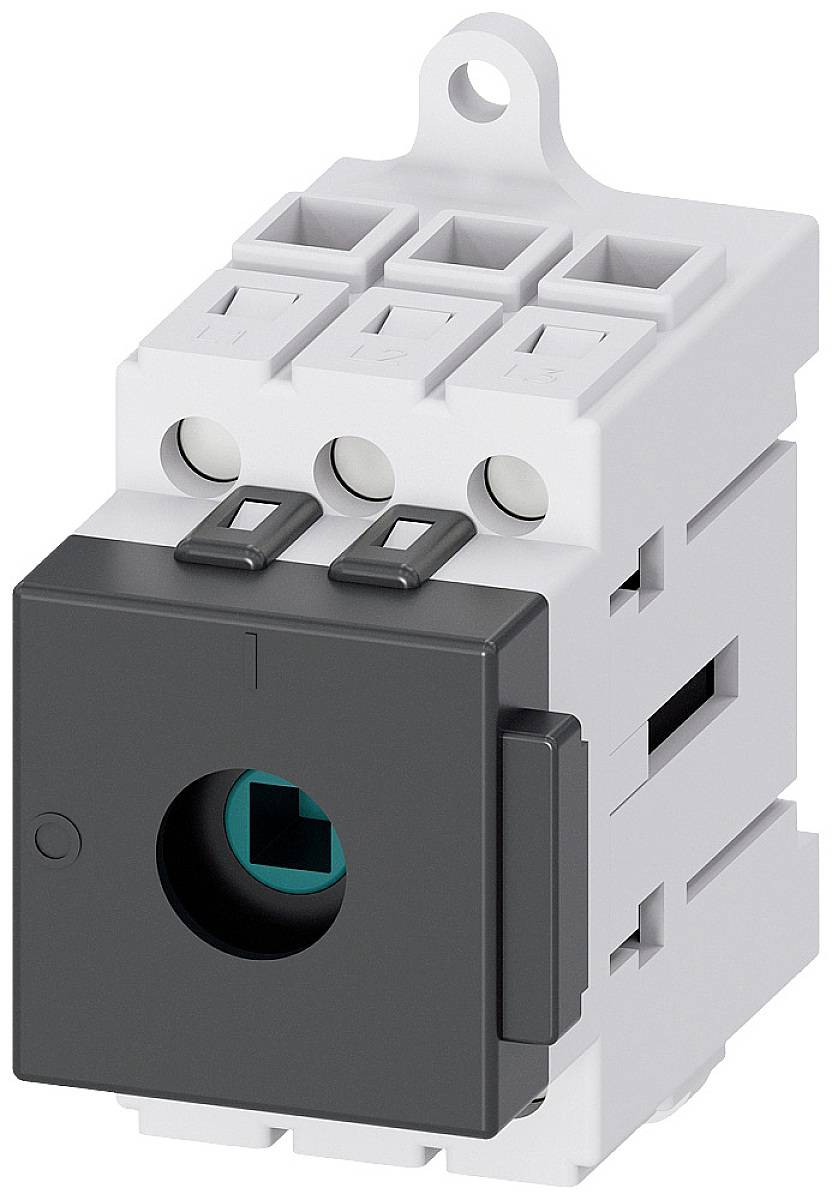

En strömbrytare med ett rektangulärt, svart hölje och grön indikator, monterad på en vit bas med tre kabelanslutningar överst.

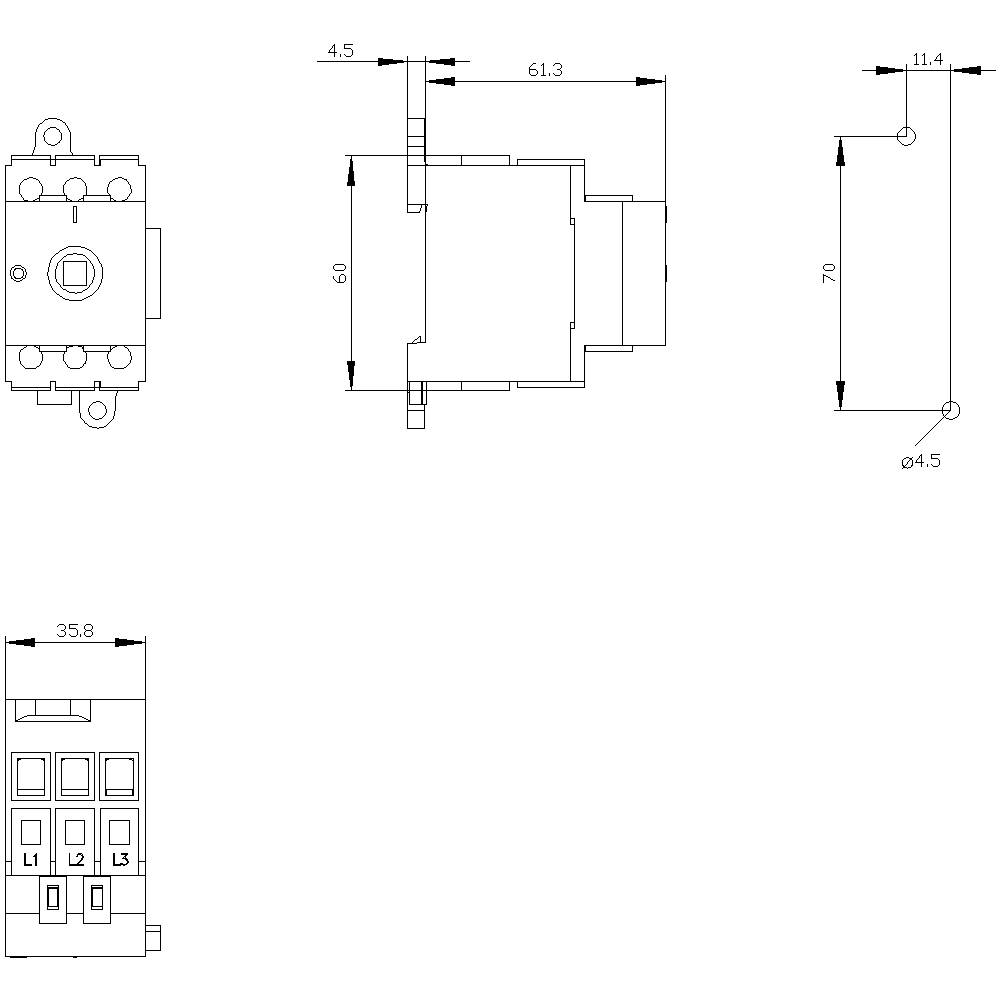

Teknisk ritning av en elektrisk switch med frontvy, sidovy och mått. Olika dimensioner och anslutningsbeteckningar 'L1', 'L2', 'L3' visas.

1/2

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

32 A

Driftspänning (specifikationer)

690 V/AC

Datablad (PDF)

Visa alternativ

Antal

Styck

Toal (399,20 kr / stycken)

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP20
Isolationsspänning: 690 V
Driftsfrekvens 50/60 Hz
Omgivningstemperatur -25 - +55 °C
Stötspänningsmotståndskraft: 6 kV
Mekanisk livslängd 100000
Elektrisk livslängd 6000
Effektförlust: 5.4 W

Typ av produkt: Lastströmbrytare

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Tvärsnitt: 16 mm²

Antal poler: 3

Mått.: (B x H x D) 36 x 60 x 64 mm

Nominell ström: 32 A

Nominell ström - avrundad: 32 A

Utförande: strömbrytare

Bredd: 36 mm

Höjd: 60 mm

Djup: 64 mm

: 10 kW

: 0

: 0

: 32 A

: 3

: IP20

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 12 kW

: 0.5 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 32 A

: FALSE

: 22

: Other

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Tvärsnitt

Antal poler

Typ av produkt

Nominell spänning

Lastströmbrytare 3-polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Artikelnr.:1748476

Leverans ons. 3 jun.

Conrad Electronic

Denna artikel

32 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

399,20 kr^*

Lastströmbrytare 3-polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Artikelnr.:1699137

Leverans ons. 3 jun.

Conrad Electronic

25 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

440,00 kr^*

Lastströmbrytare 3-polig 16 mm² 25 A 1 NO, 1 NC 690 V/AC Siemens 3LD31101TK05

Artikelnr.:1703073

Leverans ons. 10 jun.

Conrad Electronic

25 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Lastströmbrytare 4-polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TL05

Artikelnr.:1703077

Leverans ons. 10 jun.

Conrad Electronic

32 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

472,00 kr^*

Lastströmbrytare 4-polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TL05

Artikelnr.:1741509

Leverans ons. 10 jun.

Conrad Electronic

25 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

472,00 kr^*

Lastströmbrytare 4-polig 16 mm² 25 A 1 NO, 1 NC 690 V/AC Siemens 3LD31101TL05

Artikelnr.:1741510

Leverans ons. 10 jun.

Conrad Electronic

25 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

632,00 kr^*

Lastströmbrytare 3-polig 16 mm² 32 A 1 NO, 1 NC 690 V/AC Siemens 3LD32101TK05

Artikelnr.:1741547

Leverans ons. 10 jun.

Conrad Electronic

32 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Lastströmbrytare 4-polig 16 mm² 32 A 1 NO, 1 NC 690 V/AC Siemens 3LD32101TL05

Artikelnr.:1741548

Leverans ons. 10 jun.

Conrad Electronic

32 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

632,00 kr^*

Lastströmbrytare 3-polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Artikelnr.:1741757

Leverans ons. 3 jun.

Conrad Electronic

40 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

680,00 kr^*

Lastströmbrytare 3-polig 16 mm² 40 A 1 NO, 1 NC 690 V/AC Siemens 3LD33101TK05

Artikelnr.:1741759

Leverans ons. 10 jun.

Conrad Electronic

40 A

16 mm²

Lastströmbrytare

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1748476 Lastströmbrytare 3-polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1748476 Lastströmbrytare 3-polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Beskrivning

Lastfrånskiljare 3LD3, IU 32 A huvudbrytare 3-polig märkeffekt vid AC-23 A vid 400V 11,5kW basbrytare utan ratt huvud- och NÖDSTOPP-brytare SENTRON 3LD3 för säker avstängning av belastning på många områden, t.ex. för trefasmotorer, klimat- och ventilationsanläggningar, i styr- eller kopplingsskåp särskilt för små maskiner som sågar, kompressorer, pumpar, betongblandare, borrmaskiner. fräsning eller träbearbetningsmaskiner.
Modulär konstruktion, snabb enkel montering av hjälpbrytare, N-PE-klämma eller 4. Pol. Optimal nätfrånskiljning från 16 A till 63 A genom vriddrivenhetens stängbarhet. Mångsidigt användbar tack vare internationella godkännanden. En mekanisk storlek för fem elektriska format.
Huvud- och NÖDSTOPP-brytare 3LD finns i många varianter för frontmontering, monteringsplatta, din-skena eller din-skena, antingen med direkt- eller dörrkopplingsdrift. För 3LD2 finns även varianter för likströmstillämpningar tillgängliga.
Huvud- och nödströmbrytare 3LD - konsekvent säkerhet för användare och system.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
