Name: Lastströmbrytare 3-polig 16 A 4 switch 690 V/AC Siemens 3KD16302ME200
Brand: Siemens
SKU: 1751264
Availability: BackOrder

En elektrisk effektbrytare från Siemens, svart-grå, med ett centralt vred för att styra strömtillförseln.

Diagrammet visar ventilläge: Ventil 1 och 2 är öppna (pil nedåt), Ventil 3 och 4 är stängda (pil uppåt).

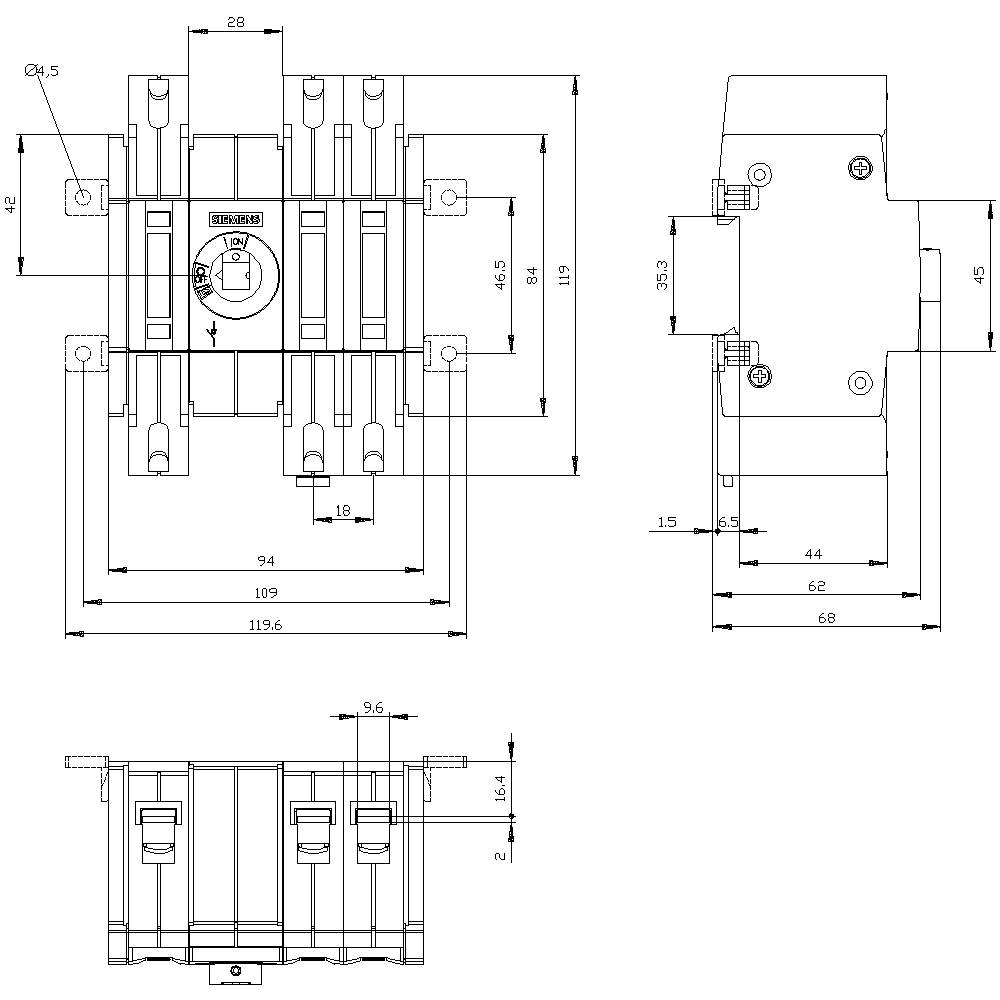

Teknisk ritning av en elektrisk strömbrytare med dimensioner och etiketter. Vy ovanifrån, sidovy och frontvy presenterade.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

16 A

Kontakttyp

4 switch

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tors 26 nov.

Antal

Styck

Toal (1 090,00 kr / stycken)

1 090,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP20
Isolationsspänning: 1000 V
Omgivningstemperatur -25 - +70 °C
Stötspänningsmotståndskraft: 8 kV
Mekanisk livslängd 15000
Elektrisk livslängd 6000
Effektförlust: 0.3 W
Utförande av elektriska anslutningar: Ramklämma
Storlek på lastfrånskiljare: 1
Montering: Skruv- och din-skenfäste 35 mm

Typ av produkt: Lastströmbrytare

Kontakttyp: 4 switch

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Antal poler: 3

Mått.: (B x H x D) 94 x 119 x 68 mm

Nominell ström: 16 A

Nominell ström - avrundad: 16 A

Utförande: strömbrytare

Bredd: 94 mm

Höjd: 119 mm

Djup: 68 mm

: 0

: 0

: 16 A

: 3

: IP20

: 4

: 1

: FALSE

: FALSE

: Frame clamp

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 8 kW

: 3 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 16 A

: 8 kW

: FALSE

: 16

: Other

UKCA: Ja
