Name: Lastströmbrytare 3-polig 16 A 3 switch 690 V/AC Siemens 3KD16342ME100
Brand: Siemens
SKU: 1728254
Availability: BackOrder

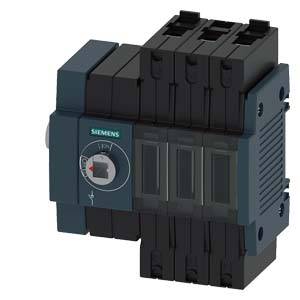

En trepolig effektbrytare från Siemens med en strömbrytare på framsidan som styr strömflödet i elektriska system.

Elektriskt kopplingsschema med tre parallellkopplade omkopplare. Varje omkopplare är numrerad: 1 och 2, 3 och 4, 5 och 6. Till vänster är '-Q' angivet.

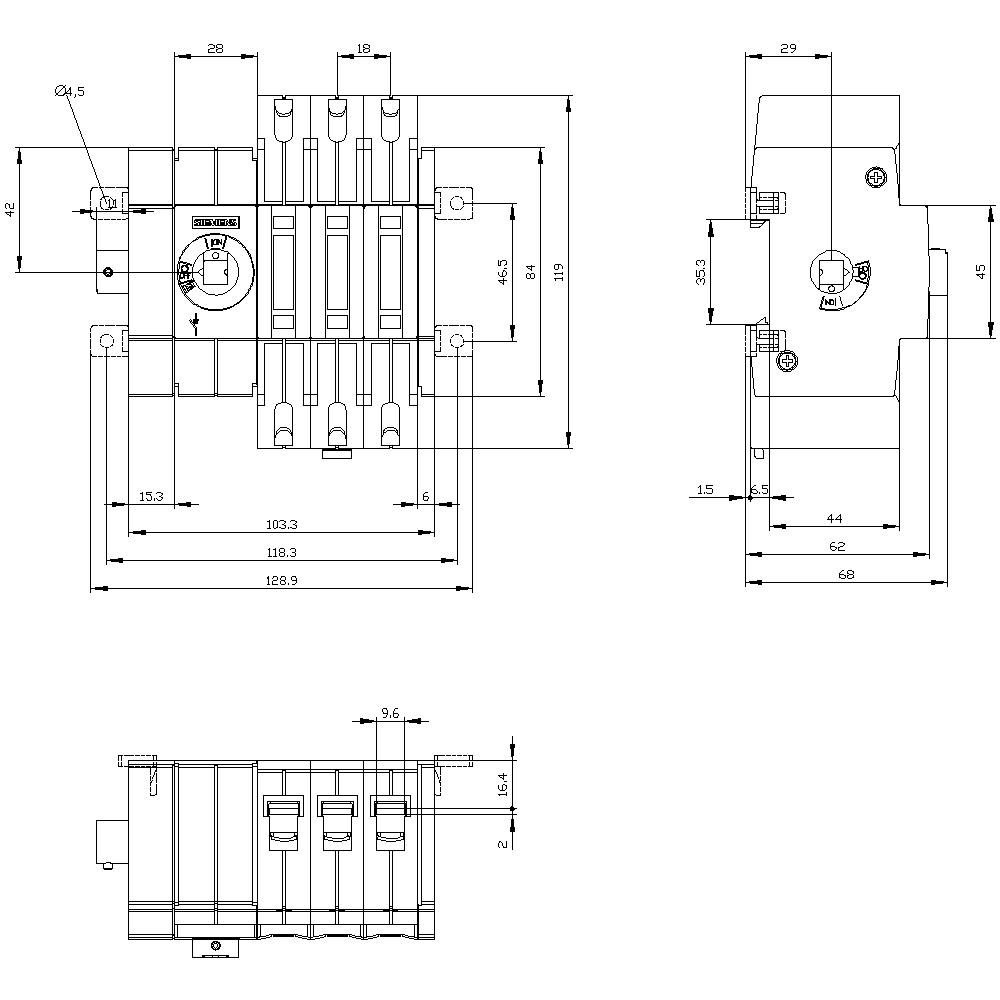

Konstruktionsritning för en elektrisk strömbrytare med mått och detaljer i tre perspektiv: fram-, sido- och toppvy.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

16 A

Kontakttyp

3 switch

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 13 nov.

Antal

Styck

Toal (950,00 kr / stycken)

950,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP20
Isolationsspänning: 1000 V
Omgivningstemperatur -25 - +70 °C
Stötspänningsmotståndskraft: 8 kV
Mekanisk livslängd 15000
Elektrisk livslängd 6000
Effektförlust: 0.3 W
Utförande av elektriska anslutningar: Ramklämma
Storlek på lastfrånskiljare: 1
Montering: Skruv- och din-skenfäste 35 mm

Typ av produkt: Lastströmbrytare

Kontakttyp: 3 switch

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Antal poler: 3

Mått.: (B x H x D) 103.3 x 119 x 69.5 mm

Nominell ström: 16 A

Nominell ström - avrundad: 16 A

Utförande: strömbrytare

Bredd: 103.3 mm

Höjd: 119 mm

Djup: 69.5 mm

: 0

: 0

: 16 A

: 3

: IP20

: 3

: 1

: FALSE

: FALSE

: Frame clamp

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 8 kW

: 3 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 16 A

: 8 kW

: FALSE

: 16

: Other

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Kontakttyp

Nominell ström - avrundad

Typ av produkt

Hjälpbrytare 5 A 1 switch Siemens 3KD91031

Artikelnr.:1704708

Leverans tors 12 nov.

Conrad Electronic

1 switch

5 A

Hjälpbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

159,00 kr^*

Lastströmbrytare 3-polig 100 A 3 switch 690 V/AC Siemens 3KD30340NE100

Artikelnr.:1735767

Leverans ons 25 nov.

Conrad Electronic

3 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 690,00 kr^*

Lastströmbrytare 3-polig 100 A 3 switch 690 V/AC Siemens 3KD30340NE400

Artikelnr.:1735768

Leverans ons 25 nov.

Conrad Electronic

3 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 690,00 kr^*

Lastströmbrytare 3-polig 100 A 3 switch 690 V/AC Siemens 3KD30342NE100

Artikelnr.:1735769

Leverans fre 13 nov.

Conrad Electronic

3 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 890,00 kr^*

Lastströmbrytare 3-polig 100 A 3 switch 690 V/AC Siemens 3KD30342NE400

Artikelnr.:1751265

Leverans fre 13 nov.

Conrad Electronic

3 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 890,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30300NE100

Artikelnr.:1748631

Leverans tors 12 nov.

Conrad Electronic

4 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 890,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30300NE200

Artikelnr.:1735763

Leverans fre 13 nov.

Conrad Electronic

4 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 890,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30302NE100

Artikelnr.:1735764

Leverans fre 13 nov.

Conrad Electronic

4 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 090,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30302NE200

Artikelnr.:1735765

Leverans fre 13 nov.

Conrad Electronic

4 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 090,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30320NE100

Artikelnr.:1702364

Leverans fre 13 nov.

Conrad Electronic

4 switch

100 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 390,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1728254 Lastströmbrytare 3-polig 16 A 3 switch 690 V/AC Siemens 3KD16342ME100

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1728254 Lastströmbrytare 3-polig 16 A 3 switch 690 V/AC Siemens 3KD16342ME100

Beskrivning

Lastfrånskiljare 16A, Bygggr. 1, 3-polig sidodrivning vänster basenhet utan handtag lastdelningsbrytare 3KD till 1600 A som effektf?Hal huvud-, NÖT-AV- eller reparationsbrytare. Lastfrånskiljare 3KD upp till 1600 A från Siemens Siemens har självpersonskydd och gänga hög anläggningstillgång inom industri, infrastruktur och böjt?. Som huvud-, NÖDSTOPP- eller reparationsbrytare koppling av lastfrånskiljare 3KD elektrisk utrustning lätta att bära och erbjuder en säkerhetsdelningsfunktion och -sträcka i lågspänningskretsar. 1. Säkert skydd mot elavfall. 2. Robust teknik f. hög anläggningstillgänglighet. 3. Många?kan användas med olika anslutnings- och drivningstyp. 4. Enkel eftervård av extra funktioner genom omfattande tillbehör?r. 5. Snabb montering på din-skena vid montering??en upp till 200 A. 6. Effektiv Engineering tack vare omfattande CAx-data. 7. Enkel dokumentation med handboken-konfiguratorn. 8. Lämplig för vindkraft- och solcellsanläggningar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
