Name: Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23120MR11
Brand: Siemens
SKU: 1744354
Availability: BackOrder

Ett elektriskt reläsystem med tre moduler, lämpligt för användning inom byggnadsautomation för styrning av strömkretsar och kopplingar.

Elektrisk kopplingsschema visar tre parallellkopplade motstånd med anslutningarna 1 till 6. Symboler för öppen och sluten strömkrets.

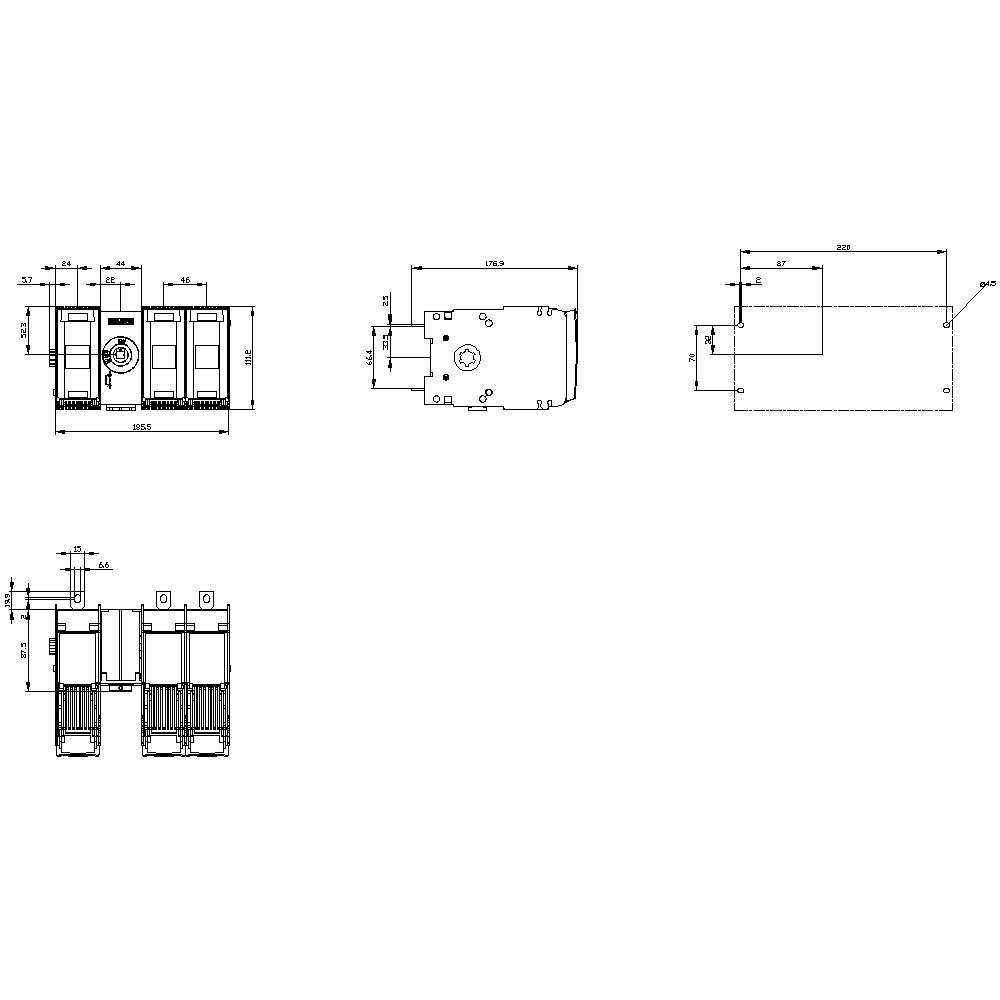

Teknisk ritning av en elektrisk apparat med flera vyer, inklusive front-, sido- och topputsikt, med detaljerade mått angivna.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

125 A

Driftspänning (specifikationer)

690 V/AC

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 13 nov.

Antal

Styck

Toal (3 290,00 kr / stycken)

3 290,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP20
Isolationsspänning: 1000 V
Omgivningstemperatur -25 - +70 °C
Stötspänningsmotståndskraft: 12 kV
Mekanisk livslängd 12000
Elektrisk livslängd 8000
Montering: Fäste i marken
Utförande av den elektriska anslutningen: Flatanslutning
Storlek på lastfrånskiljare 2:a
Effektförlust: 45.6 W

Typ av produkt: Lastströmbrytare

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Antal poler: 3

Mått.: (B x H x D) 190.7 x 111.3 x 178 mm

Nominell ström: 125 A

Nominell ström - avrundad: 125 A

Utförande: Lastfrånskiljare med säkringar 3F

Bredd: 190.7 mm

Höjd: 111.3 mm

Djup: 178 mm

: 125 A

: 3

: 100 kA

: IP20

: NH000, NH00

: FALSE

: Flat plug-in connection

: TRUE

: Other

: TRUE

: TRUE

: 55 kW

: 5 kA

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Front side

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Antal poler

Nominell spänning

Nominell ström - avrundad

Typ av produkt

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23120MR11

Artikelnr.:1744354

Leverans fre 13 nov.

Conrad Electronic

Denna artikel

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 290,00 kr^*

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23120LF11

Artikelnr.:1705937

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 290,00 kr^*

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23120MF11

Artikelnr.:1743665

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 290,00 kr^*

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23120NR11

Artikelnr.:1744355

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 290,00 kr^*

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23122LF11

Artikelnr.:1744356

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 090,00 kr^*

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23124LF11

Artikelnr.:1744357

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 290,00 kr^*

Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23124RF11

Artikelnr.:1744358

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

125 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 290,00 kr^*

Lastströmbrytare 3-polig 160 A 690 V/AC Siemens 3KF23160LF11

Artikelnr.:1744522

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

160 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 690,00 kr^*

Lastströmbrytare 3-polig 160 A 690 V/AC Siemens 3KF23160MF11

Artikelnr.:1744523

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

160 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 690,00 kr^*

Lastströmbrytare 3-polig 160 A 690 V/AC Siemens 3KF23162LF11

Artikelnr.:1744524

Leverans fre 13 nov.

Conrad Electronic

690 V/AC

160 A

Lastströmbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 390,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1744354 Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23120MR11

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1744354 Lastströmbrytare 3-polig 125 A 690 V/AC Siemens 3KF23120MR11

Beskrivning

Lastfrånskiljare med säkring 125A, bygggr. 2, 3-polig för NH-säkring stl. 000 och 00 framhjulsdrift grundenhet utan handtag Flatanslutning på baksidan lastfrånskiljare med säkringar 3F som huvud-, NOT-AV- eller reparationsbrytare. Lastfrånskiljare med säkringar 3F möjliggör, beroende på storlek, att märkströmmen kopplas till och från mellan 32 och 800 A. dessutom utgör den en säkerhetsdelningsfunktion i alla lågspännings-strömkretsar. Lastdelningsbrytare med säkringar 3F är optimerade för krävande användningsområden där NH-säkringar används. 1. Variabelt användbar lastfrånskiljare med dörrkoppling eller direktdrift i fem olika storlekar. 2. Enkel uppgradering av funktioner genom omfattande tillbehör. 3. Tillförlitligt skydd mot elolyckor genom Avslutfunktionalitet, beröringsskydd och automatiskt låst säkerhetskåpa i inkopplat tillstånd. 4. Robust teknik med hög kortslutningssäkerhet för hög systemtillgänglighet. 5. Snabb montering på din-skena vid storlekar upp till 80 A. 6. Effektiv Engineering med omfattande CAx-data. 7. Säkert skydd även för vindkraftverk på upp till 690 V + 10 %.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
