Name: Laserfuchs Korslaser Kryss 0.75 mW
Brand: Laserfuchs
SKU: 2987516
Availability: BackOrder

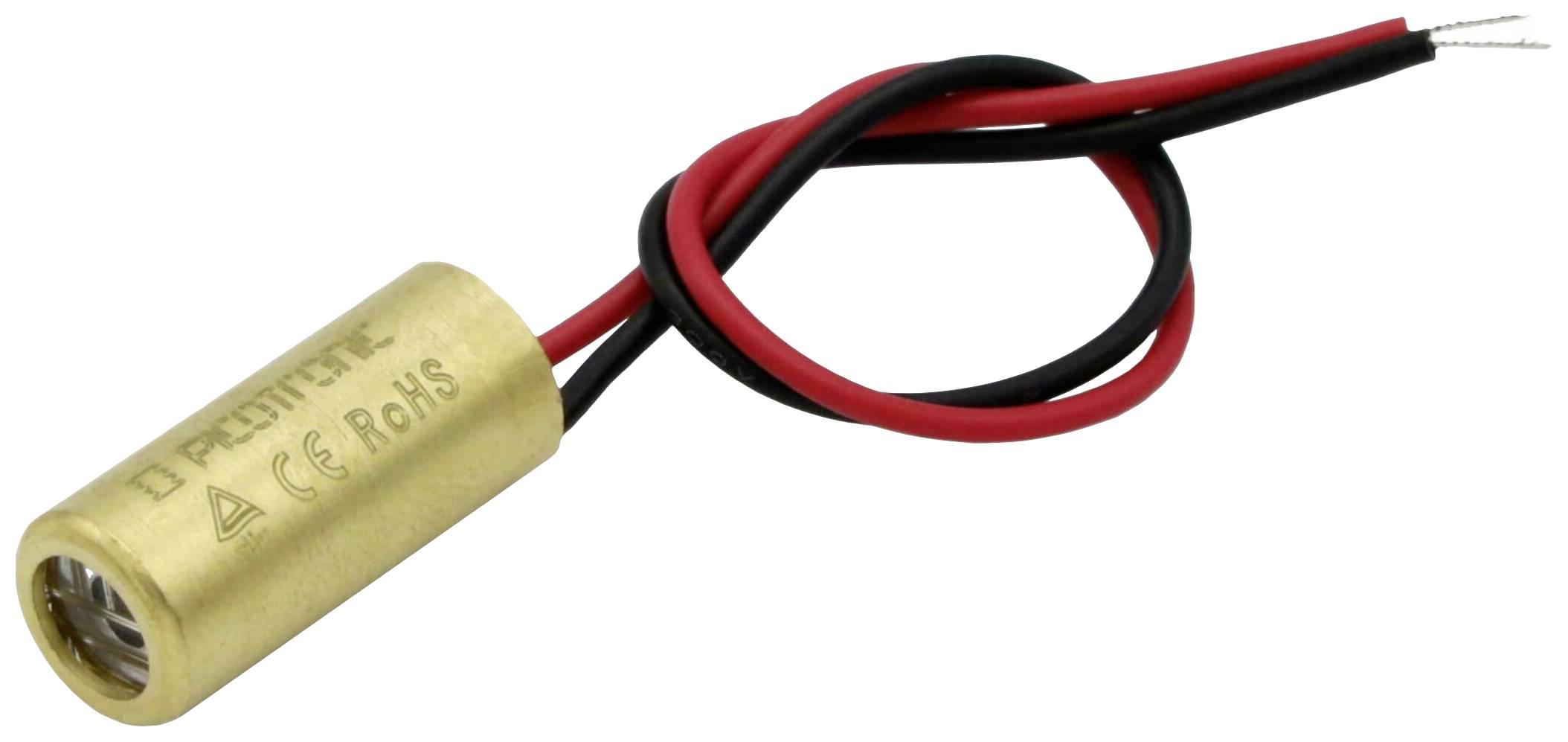

En liten cylindrisk laserdiodenhet med röda och svarta kablar, lämplig för enkla optiska tillämpningar eller DIY-projekt.

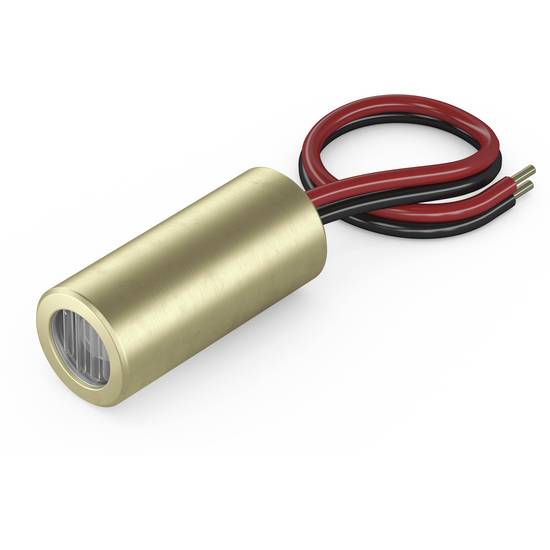

En cylindrisk guldlaser med två isolerade kablar, en röd och en svart, anslutna vid höljets ände.

Cirkeldiagram över funktionella tester visar 6 % systemtester, 35 % enhetstester, 30 % integrationstester, 15 % gränssnittstester, 14 % andra tester.

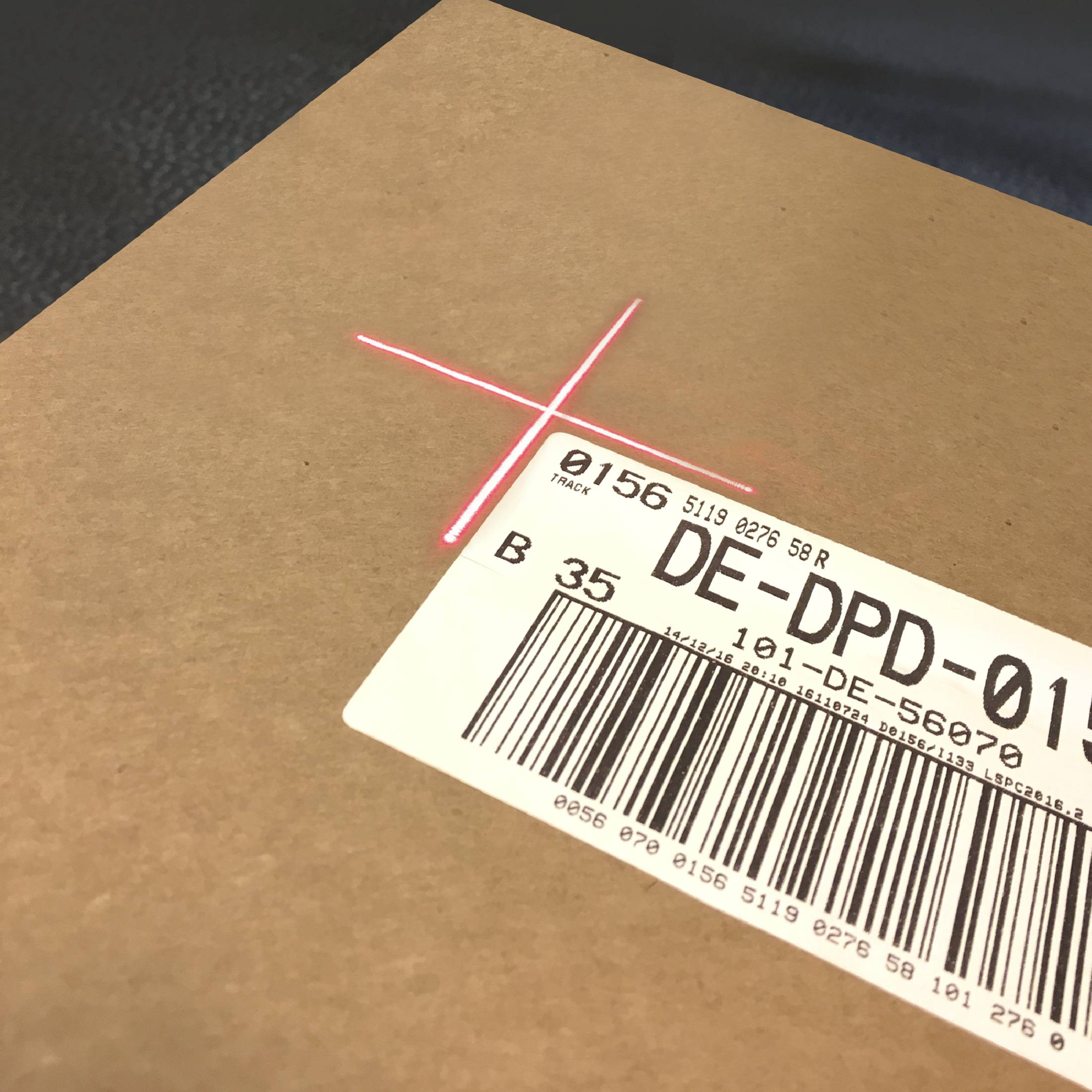

En kartong med en streckkod och texten 'DE-DPD-0156'. En röd laser pekar på streckkoden.

Teknisk teckning av en cirkel med två diametrar. Den yttre diametern är 9 mm, den inre diametern är 6 mm.

Schema över en elektrisk komponent med en cylindrisk kropp som är 20 mm lång och 9 mm i diameter. Tre kablar sticker ut.

Illustration av en cylindrisk sensor med två utstickande kablar, framställd som en teknisk ritning.

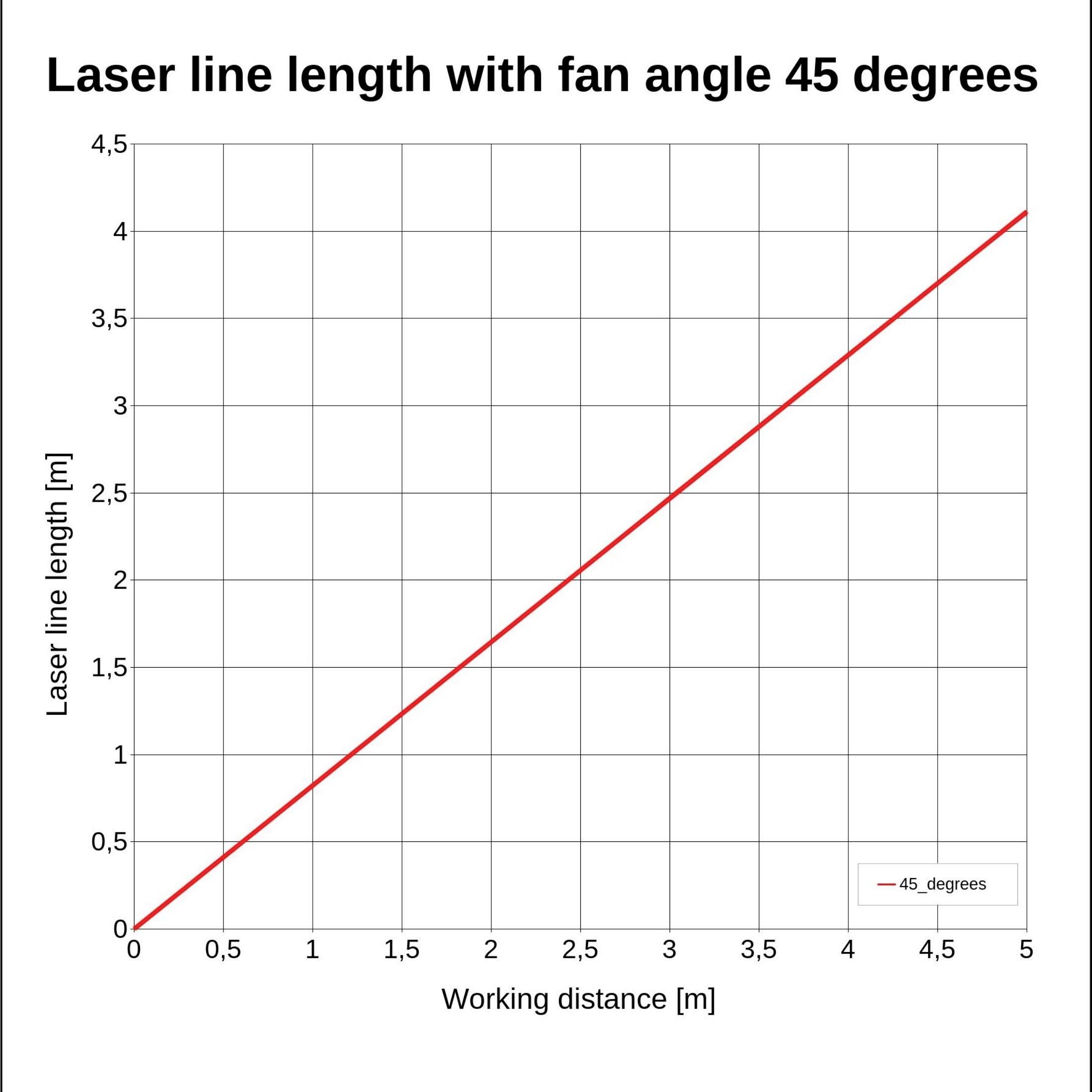

Graf visar 'Laserlinjelängd med fläktvinkel 45 grader'. Y-axel: Laserlängd [m], X-axel: Arbetsavstånd [m]. Linjär ökning.

1/8

Typ av produkt

Korslaser

Strålningskarakteristika

Kryss

Våglängd

650 nm

Max. effekt

0.75 mW

Diameter

6 mm

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tors 19 nov.

56 Styck

Antal

Styck

Toal (419,00 kr / stycken)

419,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Lasermodul

Laserklass: 1
Strålningskarakteristika: Kryss

Viktig information!

Tekniska specifikationer

Material: mässing
Optisk effekt 0.75 mW
Livslängd: 3000 h
Drifttemperatur: -20°C - 40 °C
Lagringstemperatur: -40°C - 80°C.
Strålform: Kryss
Laserklass: 1
Divergens: H – 1.0 mrad
Öppningsvinkel: 45 °
Arbetsavstånd: 0.1 m
Optik: Akryl-lins
Laserteknik: Diod
Fokus: fixed (100 mm)
Fokus: fixed (100 mm)
Färg GND: Svart
Kabellängd: 100 mm
Kabeltyp 26AWG, 0,14 mm ²
Utgångdiameter optik 6 mm
Skyddslins: Ja
Skyddsklass IP54

Typ av produkt: Korslaser

Strålningskarakteristika: Kryss

Fokuseringsfunktioner: Fix-Fokus 100 mm

Våglängd: 650 nm

: 0.75 mW

Diameter: 6 mm

Längd: 20 mm

Laserklass: 1

Öppningsvinkel: 45°

Stråldivergens: 1.0 mrad

Arbetsavstånd: 0.1 m

Driftspänning: 3 V/DC

Driftsström: 15 mA

Material: Mässing

Mått.: (Ø x L) 6 mm x 20 mm

Vikt: 5.5 g

RoHS-godkänd: Ja

Bredd: 9 mm

Max. temperatur: 40 °C

Min. temperatur: -20 °C

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2987516 Laserfuchs Korslaser Kryss 0.75 mW

Information

Information 2987516 Laserfuchs Korslaser Kryss 0.75 mW

Deklaration om överensstämmelse

Deklaration om överensstämmelse 2987516 Laserfuchs Korslaser Kryss 0.75 mW

Version

Korslaser, röd, 650 nm, 1 mW, 45°, laser klass 1, fokus 0,1 m, 3-12V DC, 9x20 mm
LFC650-1-12 (9x20)45-F100-C100 är en laser som projektionen av en röd laust med 650 nm. Lasern har en mycket kompakt konstruktion (9x20mm). Livslängden på lasermodulen är längre än 3.000 timmar. Öppningsvinkel på 45° ger det ett laserkors på 0,08 m avstånd. Strömförbrukningen är med ca 15 mA mycket låg, därför kan 2 batterier utan problem användas för strömförsörjning och lasermodulen kan användas mobilt. Som strömförsörjning kan du t.ex. använda vårt batteripack med 2 x 1,5 V-batterier (AA). Denna korslaser används i t.ex. nivelleringsinstrument, lasermarkeringssystem och för exakt positionering av föremål. Typiska användningsområden är lågkostnads tillämpningar. Denna modul faller inom laserklass 1.
Strålningskarakteristik: Kors, linjjocklek 1 mm@0,1m;
Optisk effekt 1 mW (laserklass 1); fokus 0,1 m.
Kompakt konstruktion: 9x20mm; öppningsvinkel: 45°; axelavvikelse: Upp till 3,0°
Öppningsvinkel (45°) ger, vid ett arbetsavstånd på 0,1 m, en laservåglängd på 0,08 m.
För användning i t.ex. laservattenpass, lasermarkeringssystem, robotteknik och showområdet. Strömförsörjning 3 V till 12 V. Till strömförsörjningen kan du t.ex. använda vår Picotronic batteripack 3V.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

Version

Korslaser, röd, 650 nm, 1 mW, 45°, laser klass 1, fokus 0,1 m, 3-12V DC, 9x20 mm
LFC650-1-12 (9x20)45-F100-C100 är en laser som projektionen av en röd laust med 650 nm. Lasern har en mycket kompakt konstruktion (9x20mm). Livslängden på lasermodulen är längre än 3.000 timmar. Öppningsvinkel på 45° ger det ett laserkors på 0,08 m avstånd. Strömförbrukningen är med ca 15 mA mycket låg, därför kan 2 batterier utan problem användas för strömförsörjning och lasermodulen kan användas mobilt. Som strömförsörjning kan du t.ex. använda vårt batteripack med 2 x 1,5 V-batterier (AA). Denna korslaser används i t.ex. nivelleringsinstrument, lasermarkeringssystem och för exakt positionering av föremål. Typiska användningsområden är lågkostnads tillämpningar. Denna modul faller inom laserklass 1.
Strålningskarakteristik: Kors, linjjocklek 1 mm@0,1m;
Optisk effekt 1 mW (laserklass 1); fokus 0,1 m.
Kompakt konstruktion: 9x20mm; öppningsvinkel: 45°; axelavvikelse: Upp till 3,0°
Öppningsvinkel (45°) ger, vid ett arbetsavstånd på 0,1 m, en laservåglängd på 0,08 m.
För användning i t.ex. laservattenpass, lasermarkeringssystem, robotteknik och showområdet. Strömförsörjning 3 V till 12 V. Till strömförsörjningen kan du t.ex. använda vår Picotronic batteripack 3V.
