Name: Kendrion H3406-F-24V DC 100 ED Solenoid 0.6 N 6 N 24 V/DC 8 W
Brand: Kendrion
SKU: 3168636
Availability: InStock

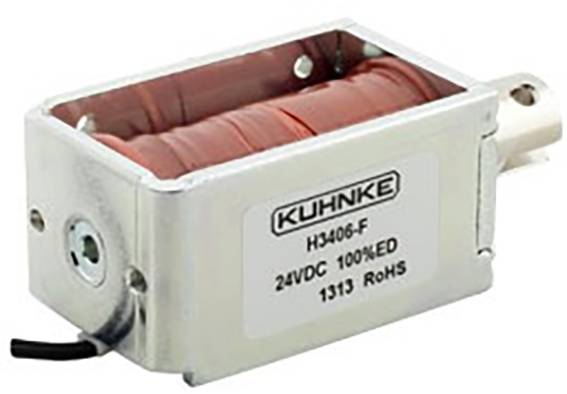

Bild av en Kuhnke elektromagnet H3406-F, 24VDC och 100N. Metallramen är synlig, med en röd spole inuti höljet.

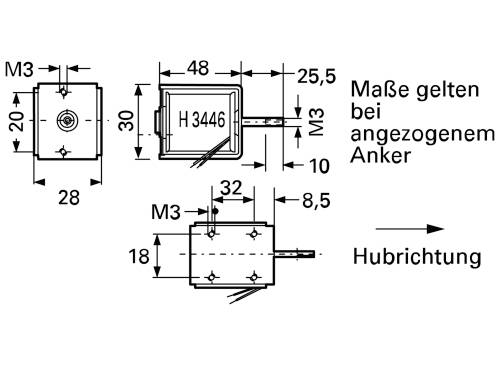

Teknisk ritning av en elektromagnetisk enhet med dimensioner, skruvstorlekar och märkningar för ankarposition och rörelseriktning.

1/2

Typ av produkt

Solenoid

Anslutning

Tråd

Nominell spänning

24 V/DC

Nominell-hubb

10 mm

Max. effekt

8 W

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 13 nov.

17 Styck

Antal

Styck

Toal (1 590,00 kr / stycken)

1 590,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Solenoid

Viktig information!

Tekniska specifikationer

Anslutning: Kabel
Initial kraft 0.6 N.
Utförande: Stötsäker och dragen
Tillkopplingstid: 100 % ED
Slag: 10 mm
Effekt: 8 W
Toppkraft 6 N.
Nominell spänning (DC) 24 V.
Returfjäder: Nej

Typ av produkt: Solenoid

Typ: H3406-F-24V DC 100 ED

Anslutning: Tråd

Nominell spänning: 24 V/DC

Nominell-hubb: 10 mm

: 8 W

Initial kraft: 0.6 N

Toppkraft: 6 N

Vikt: 0.1843 kg

RoHS-godkänd: Ja

Utförande: stöttålig eller dragande

Dokument & nedladdningar

Datablad

Datablad 3168636 Kendrion H3406-F-24V DC 100 ED Solenoid 0.6 N 6 N 24 V/DC 8 W

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3168636 Kendrion H3406-F-24V DC 100 ED Solenoid 0.6 N 6 N 24 V/DC 8 W

Beskrivning

Hubmagnet typ Khnke H 34. Utförande: Öppen konstruktion med stängt OK och koniskt ankare, ankarlager i plastspolstommen för lång livslängd, typ H 3406: Dragmagnet, typ H 3446: Stötmagnet, nominellt slag: 10 mm, nominell spänning: 24 VDC, nominell effekt: 8,0 W, startkraft: 0,6 N, Toppkraft: 6,0 N, tillåten relativ inkopplingstid (ED): 100 %, anslutningar: 100 mm långa litzkablar med fria ändar, isoleringsmaterialklass: B, gränstemperatur: +130 °C, provspänning: 2500 Veff., magnetvikt: ca 140 g, ankarvikt: ca 32 g. typ: H 3406-F-24VDC 100 % ED, lyftmagnet

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
