Hubmagnet
119 ResultatInformation | Pris | Tillgänglighet | Nominell spänning | Anslutning | Bredd | Höjd | Max. effekt | Certifieringar | Längd | Toppkraft | Diameter | Nominell-hubb | Utförande | Gängstorlek | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 Enligt figur RED MAGNETICS ITS-VEL-2620B-24VDC Låsningsenhet 24 V/DC 3.84 WConrad Electronic exkl. moms 23 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 28 mm | 20 mm | 3.84 W | RoHS | 49.5 mm | - | - | - | - | - | |||
exkl. moms 38 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | - | - | 5.5 W | RoHS | 42 mm | 6 N | 16 mm | 16 mm | Dragmagnet | - | |||
 Enligt figur exkl. moms 112 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | - | - | 12.96 W | RoHS | 100 mm | 59 N | 32 mm | - | Dragmagnet | - | |||
exkl. moms 266 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | - | - | 4 W | RoHS | 33 mm | 2 N | 13 mm | 4 mm | Dragmagnet | - | |||

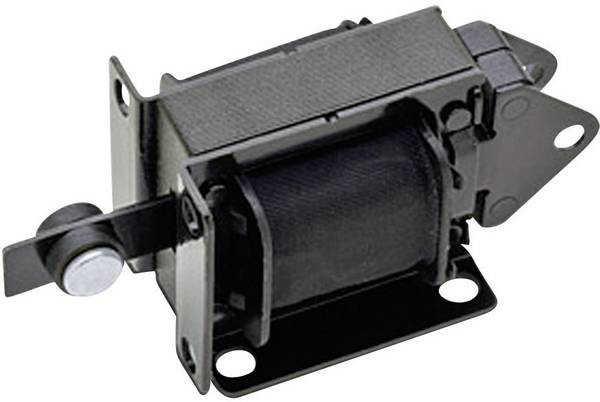

exkl. moms 157 stycken i lager Leverans tor. 24 sep. | 220 V/AC | Ledning, öppen ände | 33 mm | 38 mm | - | RoHS | 84 mm | 5 N | - | 10 mm | Dragmagnet, Tryckmagnet | M4 | |||
exkl. moms 81 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | - | - | 7 W | RoHS | 49 mm | 11 N | 20 mm | 10 mm | Dragmagnet | - | |||
exkl. moms 224 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | - | - | 10 W | RoHS | 61 mm | 22 N | 25 mm | 18 mm | Dragmagnet | - | |||
exkl. moms 195 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | - | - | 16.8 W | RoHS | 105 mm | 59 N | 38 mm | - | Dragmagnet | - | |||
 exkl. moms 45 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 11 mm | 10 mm | 1.1 W | RoHS | 22 mm | 2 N/mm | - | 1.5 mm | Tryckmagnet | M3 | |||

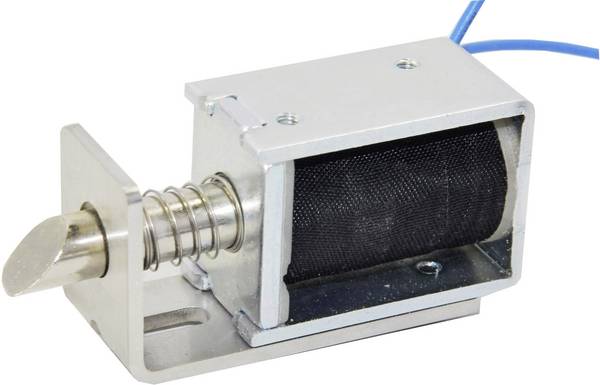

 Enligt figur RED MAGNETICS ITS-VEL-2620B-06VDC Låsningsenhet 6 V/DC 3.84 WConrad Electronic exkl. moms 296 stycken i lager Leverans tor. 24 sep. | 6 V/DC | Ledning, öppen ände | 28 mm | 20 mm | 3.84 W | RoHS | 49.5 mm | - | - | - | - | - | |||
exkl. moms 99 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 38 mm | 30 mm | 8 W | RoHS | 64 mm | 56 N/mm | - | 18 mm | Tryckmagnet | M3 | |||
 exkl. moms 117 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 29.5 mm | 24.2 mm | 4.5 W | RoHS | 40 mm | 10.22 N/mm | - | 15 mm | Dragmagnet | M3 | |||
exkl. moms 5 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 30.2 mm | 29.5 mm | 10 W | - | 69.3 mm | 36 N | - | 20 mm | Dragmagnet | M3 | |||
exkl. moms 112 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | - | - | 12.96 W | RoHS | 100 mm | 59 N | 32 mm | - | Dragmagnet | - | |||
exkl. moms 361 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | - | - | 4 W | RoHS | 33 mm | 2 N | 13 mm | 4 mm | Tryckmagnet | - | |||
exkl. moms 62 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | - | - | 5.5 W | RoHS | 42 mm | 6 N | 16 mm | 16 mm | Dragmagnet | - | |||
exkl. moms 204 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | - | - | 10 W | RoHS | 61 mm | 22 N | 25 mm | 18 mm | Dragmagnet | - | |||
exkl. moms 21 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 15.2 mm | 13 mm | 2.5 W | - | 56.7 mm | 8 N | - | 6 mm | Tryckmagnet | M3 | |||
 Enligt figur exkl. moms 111 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | - | - | 16.8 W | RoHS | 105 mm | 59 N | 38 mm | - | Tryckmagnet | - | |||
exkl. moms 122 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | - | - | 4 W | RoHS | 33 mm | 2 N | 13 mm | 4 mm | Dragmagnet | - | |||

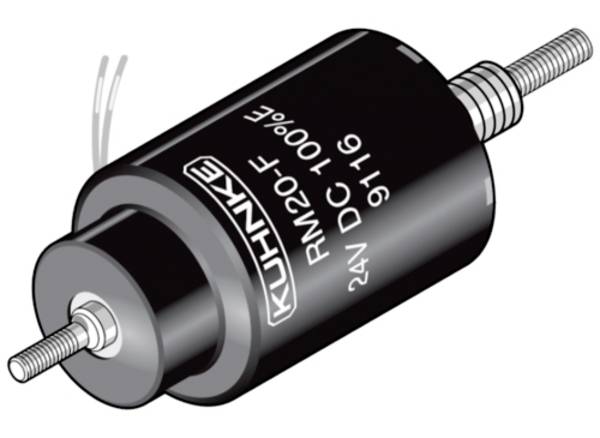

 Kendrion RM 20-R-F-24V DC 100 ED Solenoid 1.45 N 2.9 N 24 V/DC 3.9 WConrad Electronic exkl. moms Leverans fre. 16 okt. | 24 V/DC | Tråd | - | - | 3.9 W | RoHS | - | 2.9 N | - | 3 mm | - | - | |||
 exkl. moms 134 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 10 mm | 8 mm | 0.8 W | RoHS | 20 mm | 0.9 N/mm | - | 3 mm | Dragmagnet | M2 | |||
exkl. moms 82 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 58 mm | 52 mm | 16 W | RoHS | 84 mm | 85 N/mm | - | 40 mm | Tryckmagnet | M4 | |||
 exkl. moms 41 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 14 mm | 16 mm | 2 W | RoHS | 30.2 mm | 6.6 N/mm | - | 10 mm | Tryckmagnet | M3 | |||
exkl. moms Leverans fre. 16 okt. | 24 V/DC | Tråd | - | - | 8 W | RoHS | - | 6 N | - | 10 mm | dubbelriktad | - | |||
exkl. moms 105 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | - | - | 7 W | RoHS | 49 mm | 11 N | 20 mm | 10 mm | Dragmagnet | - | |||
 exkl. moms 125 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 11 mm | 10 mm | 1.1 W | RoHS | 22 mm | 2 N/mm | - | 1.5 mm | Dragmagnet | M3 | |||
exkl. moms 214 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | - | - | 10 W | RoHS | 61 mm | 22 N | 25 mm | 18 mm | Tryckmagnet | - | |||
exkl. moms 51 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 26.3 mm | 20 mm | 3.8 W | - | 65.9 mm | 8 N | - | 13 mm | Tryckmagnet | M3 | |||
exkl. moms Okänd leveranstid | 12 V/DC | Ledning, öppen ände | 26.3 mm | 20 mm | 3.8 W | - | 65.9 mm | 8 N | - | 13 mm | Tryckmagnet | M3 | |||
exkl. moms 28 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 26.3 mm | 20 mm | 3.8 W | - | 51.3 mm | 10 N | - | 13 mm | Dragmagnet | M3 | |||
exkl. moms 9 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 26.3 mm | 22 mm | 4 W | - | 37 mm | 70 N | - | 15 mm | Tryckmagnet | M3 | |||
exkl. moms 9 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 30.2 mm | 29.5 mm | 10 W | - | 69.3 mm | 36 N | - | 20 mm | Dragmagnet | M3 | |||
 Enligt figur EBE Group TDS-10A Solenoid hävande 0.4 N 18 N 24 V/DC 4.2 WConrad Electronic exkl. moms 124 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 29 mm | 24 mm | 4.2 W | RoHS | 40 mm | 18 N | - | 14 mm | hävande | M3 | |||

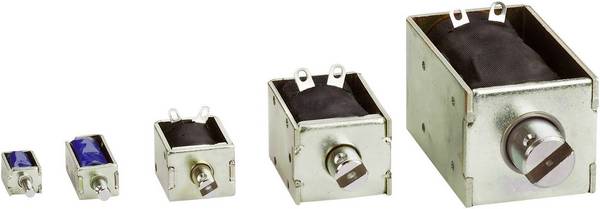

 Enligt figur EBE Group TDS-06A Solenoid hävande 0.3 N 8 N 24 V/DC 2.1 WConrad Electronic exkl. moms 97 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 20 mm | 16 mm | 2.1 W | RoHS | 26 mm | 8 N | - | 6 mm | hävande | M3 | |||
exkl. moms 139 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 38 mm | 30 mm | 8 W | RoHS | 64 mm | 56 N/mm | - | 18 mm | Dragmagnet | M3 | |||
exkl. moms 130 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 38 mm | 30 mm | 8 W | RoHS | 64 mm | 56 N/mm | - | 18 mm | Tryckmagnet | M3 | |||
 exkl. moms 59 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 11 mm | 10 mm | 1.1 W | RoHS | 22 mm | 2 N/mm | - | 1.5 mm | Dragmagnet | M3 | |||
exkl. moms 53 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 15 mm | 13 mm | 35 W | - | 21 mm | 8 N | - | 6 mm | Dragmagnet, Tryckmagnet | M2.5 | |||

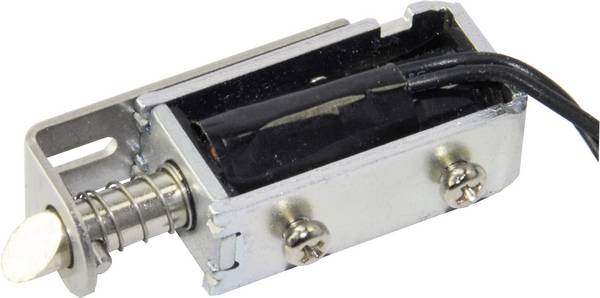

 Enligt figur RED MAGNETICS ITS-VEL-1510B-24VDC Låsningsenhet 24 V/DC 1.8 WConrad Electronic exkl. moms 212 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 14.8 mm | 10 mm | 1.8 W | RoHS | 30.5 mm | - | - | - | - | - | |||

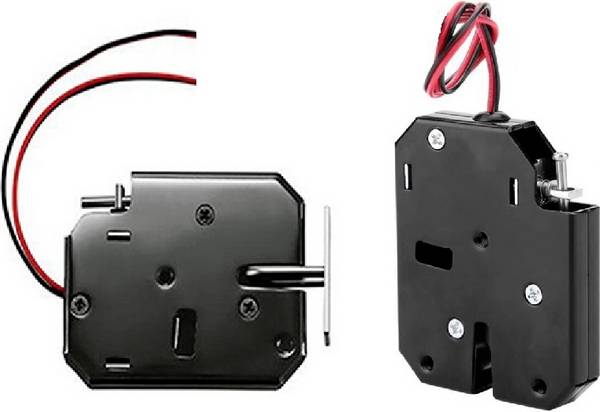

 RED MAGNETICS ITS-VEL-SYS-7313-12VDC Låsningsenhet 12 V/DCConrad Electronic exkl. moms 200 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 13 mm | 59 mm | - | RoHS | 73 mm | - | - | - | - | - | |||
exkl. moms 114 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | - | - | 12.96 W | RoHS | 100 mm | 59 N | 32 mm | - | Tryckmagnet | - | |||
 Enligt figur exkl. moms 63 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | - | - | 12.96 W | RoHS | 100 mm | 59 N | 32 mm | - | Tryckmagnet | - | |||
 Enligt figur RED MAGNETICS ITS-LX-3931-12V Solenoid dubbelriktad 12 V/DC 150 WConrad Electronic exkl. moms 13 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 39 mm | 31 mm | 150 W | - | 78 mm | - | - | - | dubbelriktad | - | |||
- | - | - | - | - | - | - | - | - | - | - | - | ||||
- | - | - | - | - | - | - | - | - | - | - | - | ||||
 RED MAGNETICS ITS-VEL-SYS-7313-24VDC Låsningsenhet 24 V/DCConrad Electronic exkl. moms 165 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 13 mm | 59 mm | - | RoHS | 73 mm | - | - | - | - | - | |||
 Enligt figur exkl. moms Okänd leveranstid | 24 V/DC | Ledning, öppen ände | 14 mm | 16 mm | 2 W | RoHS | 30.2 mm | 6.6 N/mm | - | 10 mm | Dragmagnet | M3 | |||
exkl. moms 156 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 40 mm | 35 mm | 12.7 W | RoHS | 85 mm | 75 N | - | 35 mm | Dragmagnet | M4 | |||
 Enligt figur exkl. moms 71 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 40 mm | 35 mm | 12.7 W | RoHS | 85 mm | 75 N | - | 35 mm | Tryckmagnet | M4 | |||
 Enligt figur exkl. moms 152 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 40 mm | 35 mm | 12.7 W | RoHS | 85 mm | 75 N | - | 35 mm | Tryckmagnet | M4 | |||
exkl. moms 256 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | - | - | 5.5 W | RoHS | 42 mm | 6 N | 16 mm | 16 mm | Tryckmagnet | - | |||
 Enligt figur EBE Group TDS-04C Solenoid hävande 0.08 N 3 N 24 V/DC 1.5 WConrad Electronic exkl. moms 60 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 12 mm | 10 mm | 1.5 W | RoHS | 25 mm | 3 N | - | 4 mm | hävande | M2 | |||
 Enligt figur EBE Group TDS-04C Solenoid hävande 0.08 N 3 N 12 V/DC 1.5 WConrad Electronic exkl. moms 133 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 12 mm | 10 mm | 1.5 W | RoHS | 25 mm | 3 N | - | 4 mm | hävande | M2 | |||
 Enligt figur RED MAGNETICS ITS-LX-1513-24VDC Solenoid dubbelriktad 24 V/DC 24 WConrad Electronic exkl. moms 83 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 13 mm | 15 mm | 24 W | RoHS | 21 mm | - | - | 6 mm | dubbelriktad | M1.6 | |||
exkl. moms 15 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 15 mm | 13 mm | 35 W | - | 21 mm | 8 N | - | - | Dragmagnet, Tryckmagnet | M2.5 | |||
 exkl. moms 113 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 11 mm | 10 mm | 1.1 W | RoHS | 22 mm | 2 N/mm | - | 1.5 mm | Tryckmagnet | M3 | |||
exkl. moms 14 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 16 mm | 14 mm | 2 W | - | 39 mm | 5.8 N | - | 5 mm | Dragmagnet | M3 | |||
exkl. moms Okänd leveranstid | 24 V/DC | Ledning, öppen ände | - | - | 13 W | - | 37.4 mm | 45 N | 31.8 mm | 25 mm | Tryckmagnet | - | |||
exkl. moms 25 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 16 mm | 14 mm | 2 W | - | 30 mm | 2.5 N | - | 4 mm | Tryckmagnet | M3 | |||
- | - | - | - | - | - | - | - | - | - | - | - | ||||
- | - | - | - | - | - | - | - | - | - | - | - | ||||
- | - | - | - | - | - | - | - | - | - | - | - | ||||
 Enligt figur RED MAGNETICS ITS-LX-3027-12V Solenoid dubbelriktad 12 V/DC 54 WConrad Electronic exkl. moms 11 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 30 mm | 27 mm | 54 W | - | 57.7 mm | - | - | - | dubbelriktad | - | |||

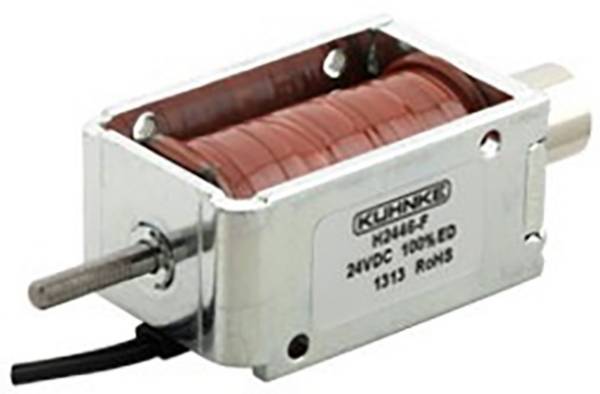

 Kendrion H2446-F-24V DC 100 ED Solenoid 0.4 N 3.5 N 24 V/DC 6 WConrad Electronic exkl. moms 1 stycken i lager Leverans tis. 29 sep. | 24 V/DC | Tråd | - | - | 6 W | RoHS | - | 3.5 N | - | 8 mm | - | - | |||
exkl. moms 100 stycken i lager Leverans tor. 24 sep. | 6 V/DC | Ledning, öppen ände | - | - | 4 W | RoHS | 33 mm | 2 N | 13 mm | 4 mm | Tryckmagnet | - | |||
 exkl. moms 99 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 29.5 mm | 24.2 mm | 4.5 W | RoHS | 40 mm | 10.22 N/mm | - | 15 mm | Tryckmagnet | M3 | |||
exkl. moms 4 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 26.3 mm | 20 mm | 3.8 W | - | 51.3 mm | 10 N | - | 13 mm | Dragmagnet | M3 | |||
exkl. moms 7 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 16 mm | 14 mm | 2 W | - | 39 mm | 5.8 N | - | 5 mm | Dragmagnet | M3 | |||
exkl. moms 25 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 15.2 mm | 13 mm | 2.5 W | - | 37 mm | 10 N | - | 6 mm | Dragmagnet | M3 | |||

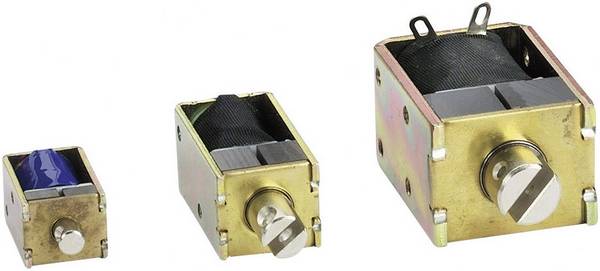

 Enligt figur EBE Group K10SL Solenoid Permanentmagnet 2 N 12 N 12 V/DC 12 WConrad Electronic exkl. moms 317 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 26 mm | 20 mm | 12 W | RoHS | 36.8 mm | 12 N | - | 4 mm | Permanentmagnet | M3 | |||
 Enligt figur EBE Group TDS-16A Solenoid hävande 4 N 39 N 24 V/DC 9.5 WConrad Electronic exkl. moms 108 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 40 mm | 36 mm | 9.5 W | RoHS | 66 mm | 39 N | - | 14 mm | hävande | M3 | |||
 Enligt figur EBE Group TDS-10A Solenoid hävande 0.4 N 18 N 12 V/DC 4.2 WConrad Electronic exkl. moms 151 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 29 mm | 24 mm | 4.2 W | RoHS | 40 mm | 18 N | - | 14 mm | hävande | M3 | |||
exkl. moms 27 stycken i lager Leverans tor. 24 sep. | 6 V/DC | Ledning, öppen ände | - | - | 10 W | RoHS | 61 mm | 22 N | 25 mm | 18 mm | Tryckmagnet | - | |||
 Enligt figur EBE Group TDS-03A Solenoid hävande 0.04 N 1.3 N 12 V/DC 0.8 WConrad Electronic exkl. moms 85 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 10 mm | 8 mm | 0.8 W | RoHS | 15 mm | 1.3 N | - | 1 mm | hävande | M2 | |||
exkl. moms 190 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | - | - | 7 W | RoHS | 49 mm | 11 N | 20 mm | 10 mm | Tryckmagnet | - | |||
exkl. moms 233 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | - | - | 4 W | RoHS | 33 mm | 2 N | 13 mm | 4 mm | Tryckmagnet | - | |||
exkl. moms 243 stycken i lager Leverans tor. 24 sep. | 6 V/DC | Ledning, öppen ände | - | - | 7 W | RoHS | 49 mm | 11 N | 20 mm | 10 mm | Tryckmagnet | - | |||
exkl. moms 150 stycken i lager Leverans tor. 24 sep. | 6 V/DC | Ledning, öppen ände | - | - | 4 W | RoHS | 33 mm | 2 N | 13 mm | 4 mm | Dragmagnet | - | |||
exkl. moms 119 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | - | - | 16.8 W | RoHS | 105 mm | 59 N | 38 mm | - | Tryckmagnet | - | |||
 RED MAGNETICS ITS-LX-1513-12VDC Solenoid dubbelriktad 12 V/DC 24 WConrad Electronic exkl. moms 52 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 13 mm | 15 mm | 24 W | RoHS | 21 mm | - | - | 6 mm | dubbelriktad | M1.6 | |||
exkl. moms 44 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 58 mm | 52 mm | 16 W | RoHS | 84 mm | 85 N/mm | - | 40 mm | Dragmagnet | M4 | |||
exkl. moms 12 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 58 mm | 52 mm | 16 W | RoHS | 84 mm | 85 N/mm | - | 40 mm | Tryckmagnet | M4 | |||

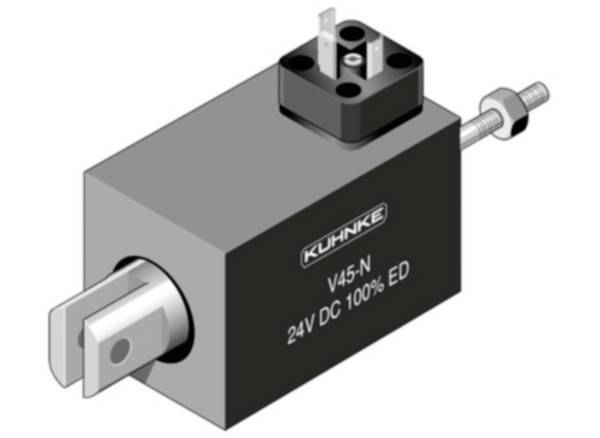

 Kendrion V45-N-24V DC 100 ED Solenoid 12 N 35 N 24 V/DC 18 WConrad Electronic exkl. moms Leverans fre. 16 okt. | 24 V/DC | Stiftanslutning | - | - | 18 W | RoHS | - | 35 N | - | 10 mm | - | - | |||

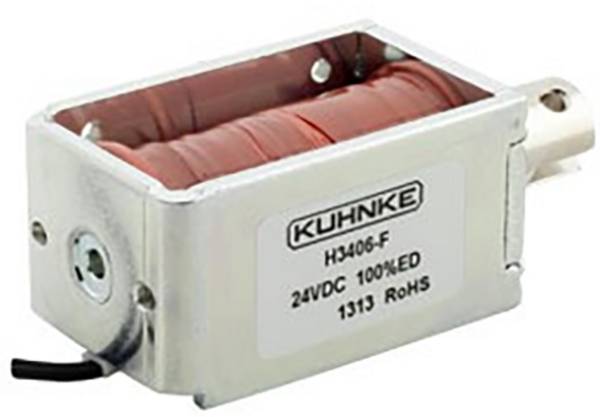

 Kendrion H3406-F-24V DC 100 ED Solenoid 0.6 N 6 N 24 V/DC 8 WConrad Electronic exkl. moms 21 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Tråd | - | - | 8 W | RoHS | - | 6 N | - | 10 mm | - | - | |||
exkl. moms 12 stycken i lager Leverans tor. 24 sep. | 12 V/DC | Ledning, öppen ände | 22 mm | 18 mm | 53 W | RoHS | 35 mm | 20 N | - | - | dubbelriktad | M3 | |||
 Enligt figur RED MAGNETICS ITS-LX-3931-24V Solenoid dubbelriktad 24 V/DC 150 WConrad Electronic exkl. moms 31 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 39 mm | 31 mm | 150 W | - | 78 mm | - | - | - | dubbelriktad | - | |||

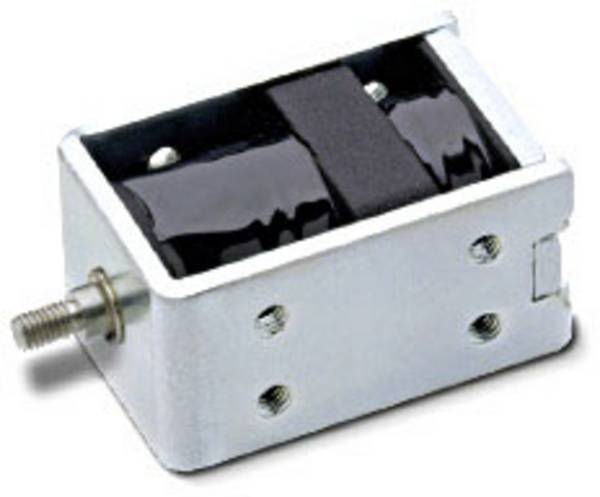

 Enligt figur RED MAGNETICS ITS-LX-3831-24V Solenoid dubbelriktad 24 V/DC 150 WConrad Electronic exkl. moms 3 stycken i lager Leverans tor. 24 sep. | 24 V/DC | Ledning, öppen ände | 38 mm | 31 mm | 150 W | - | 64 mm | - | - | - | dubbelriktad | - | |||
- | - | - | - | - | - | - | - | - | - | - | - | ||||
- | - | - | - | - | - | - | - | - | - | - | - | ||||
Rådgivare
Texten nedan är maskinöversatt från tysk originaltext.
Värt att veta om lyftmagneter
Was är lyftmagnet?
Vilka typer av lyftmagneter finns det?
Kriterier för att köpa magnetmagneter - vad är det som är viktigt?
Vårt praktiska tips
FAQ - vanliga frågor om slagmagneter
Sammanfattningsvis: Köp en passande Hubmagnet
Was är lyftmagnet?
Bild: Tryckande lyftmagnet i robust hölje och returfjäder
En lyftmagnet, även benad som linjär magnet, är en elektromekanisk komponent som utför en rätlinjig lyftrörelse. Som alla elektromagneter baseras även en lyftmagnet på samma grundläggande konstruktionsprincip:
En spole av koppartråd lindad runt en spolhållare och bildar tillsammans med en järnkärna en elektromagneter. Dessa järn är dock inte stängda som vid transformatorer, utan är försedda med ett avbrott och är försedda med en avöppningav längd, som fungerar som lager i den rörliga ankaret.
De magnetiska fältlinjerna används därför företrädesvis i ankare med lyftmagneten och rör på dessa i strävan att minska luftspalt.
Lyftmagneten ”drar till” när spolens lindning passerar genom elektrisk ström – en hubb används.
Vilka typer av lyftmagneter finns det?
Det finns lyftmagneter i olika utförande beroende på om man vill ha en kolvstång som är en tryckande eller tryckande rörelse. Beroende på användning är kolven som en enkel penna för överföring av (sedan trycka) effekten eller försedd med ett gaffelhuvud eller en gängtapp. Återställning från lyftslutläget efter den magnetiska kontrollen sker oftast med en fjäder.
En sådan magnet kallas även enkelskjutmagnet eller lastlyftmagnet; kraften verkar här alltid i en riktning. Om en kraft ska anbringas i båda riktningarna, finns dubbelriktad Hubmagnet användning. De har två separata spollindningar, som vardera turas ut. Beroende på vilken lindning som används, utför magneten antingen en dragande eller tryckande rörelse.
Ytterligare versioner är monostabila och bistabila elektromagneter. Du låser automatiskt på en eller båda slutpositionerna.
I konstruktionen skiljer man mellan cylindermagneter med ett runt, cylindriskt hölje och rammagneterna i en rektangulär konstruktion.
Bild: Dubbelriktad och bistabil magnet lämplig för överströmning.
Kriterier för att köpa magnetmagneter - vad är det som är viktigt?
Lyftmagneten skall på ett säkert sätt anbringa den kraft och det nav som krävs för den aktuella användningen. När det gäller kraft ska hänsyn tas till att spolmotståndet ökar både genom egenuppvärmning och vid höga omgivningstemperaturer, vilket minskar effekten. Å andra sidan har en för stor överdimensionering också nackdelar: De höga accelerations- och anslagskrafter som uppstår vid varje hubb ökar i onödan slitaget på lyftmagnet och mekanik.
Särskilt för industriella tillämpningar måste magneten arbeta säkert för drift under lång tid. För tuffa driftsförhållanden rekommenderas robusta cylindermagneter. Det slutna höljet ger bättre skydd mot korrosion och mekanisk skada på spollindning.
Den tillåtna inkopplingstid är inte 100% för varje elektromagneter. I de relevanta databladen ska motsvarande uppgifter anges. Om krafterna ska anbringas i båda riktningarna, kommer dubbelriktade versioner med två spolar till användning. Vid tillämpningar för låsning eller upplåsning, som till exempel verktygssystem eller rattlås, kan mono- eller bistabila magneter anslutas. Här behövs bara en kort strömimpuls för en hubb, och i anslutning hålls kolven i en viss position. Detta förhindrar även en oönskad hubb, som vid strömavbrott kan leda till farliga situationer.
Vårt praxistipp: Dämpningsringar
Om ankarets anslagsljud är störande, kan den hos många slagmagneter med så kallade dämpningsringar minskas. Mellanlager av gummi som används mellan ankar-stopp och hus dämpar sådana slagljud avsevärt.
FAQ - vanliga frågor om slagmagneter
Finns det magnetmagneter även för anslutning till växelspänning?
Förutom elektromagneter för likspänning är även sådana för växelspänningsdrift vanliga. Det är dock en nackdel att deras kraft i början av slaglängden är relativt liten, men att den plötsligt ökar kraftigt med en kraftig stöt som fortsätter att tinas, vilket was till en mycket stark antalsljudnivå. Dessutom tenderar växelspänningsmagneter till oönskade brusljud.
ICH behöver mer kraft för att kunna använda, kan man också skapa en högre driftspänning än slagmagnets märkspänning?
Kortvarig överström är möjlig för att öka kraften, men informationen i databladet för tillåten inkopplingstid och maximalt antal kopplingspel per tidsenhet måste beaktas för att undvika överhettning.
Sammanfattning: Så köper du rätt lyftmagneter
Bild: Tryck på cylindermagneten med en initial kraft på 30 Newton
Räkna med en faktor på ca 1,4 till 1,5 för den nödvändiga kraften i den mekanikstyrda mekanismen. Om exempelvis en ställkraft på 20 N (motsvarande ungefär 2 kg) behövs, väljer du helst en lyftmagnet på 30 N. de värden som anges i databladet avser oftast en temperatur på 20 °C, vilket alltid måste beaktas vid beräkningen.
Om det alltid krävs korta manövreringar i förutsägbara tidsintervaller, kan en lyftmagnet med mindre utförande och prestanda ofta användas tillsammans med kortvarig överströmanvändning. Detta sparar inte bara kostnader, utan kan även göra en ny enhet lättare och kompaktare att konstruera.
Användning av dämpningsringar i efterhand minskar det användbara navet. Denna förlust av vägen måste, om så är lämpligt, tas med i beräkningen redan från början. Mono- eller bistabila Hubmagneter kan användas för ströminsparning eller för säkerhetsrelaterade tillämpningar.
