Name: Kendrion H2446-F-24V DC 100 ED Solenoid 0.4 N 3.5 N 24 V/DC 6 W
Brand: Kendrion
SKU: 3168382
Availability: BackOrder

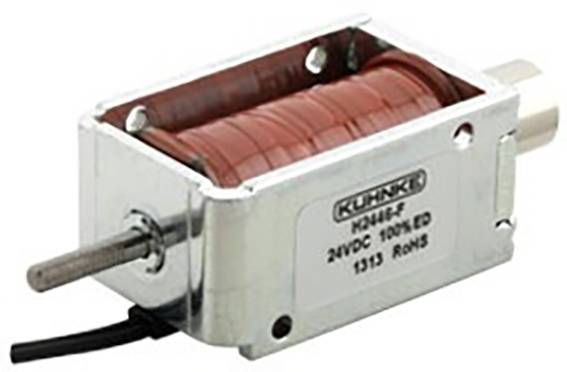

Cylindrisk elektromagnetisk spole med rött lindningsmaterial, metallram och etikett med tillverkarinformation och tekniska data.

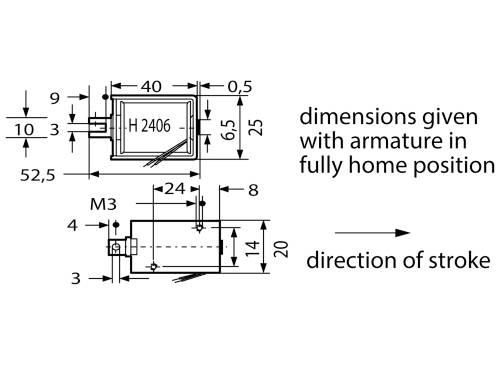

Diagram över en elektromagnet med dimensioner: 40x24 mm. Anvisningar om rörelseriktning och ankarens slutposition.

1/2

Typ av produkt

Solenoid

Anslutning

Tråd

Nominell spänning

24 V/DC

Nominell-hubb

8 mm

Max. effekt

6 W

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans ons 25 nov.

Antal

Styck

Toal (1 290,00 kr / stycken)

1 290,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Solenoid

Viktig information!

Tekniska specifikationer

Anslutning: Kabel
Initial kraft 0.4 N.
Utförande: Stötsäker och dragen
Tillkopplingstid: 100 % ED
Kolvslag: 8 mm
Effekt: 6 W
Toppkraft 3.5 N.
Nominell spänning (DC) 24 V.
Returfjäder: Nej

Typ av produkt: Solenoid

Typ: H2446-F-24V DC 100 ED

Anslutning: Tråd

Nominell spänning: 24 V/DC

Nominell-hubb: 8 mm

: 6 W

Initial kraft: 0.4 N

Toppkraft: 3.5 N

Vikt: 0.10525 kg

RoHS-godkänd: Ja

Utförande: stöttålig eller dragande

Dokument & nedladdningar

Datablad

Datablad 3168382 Kendrion H2446-F-24V DC 100 ED Solenoid 0.4 N 3.5 N 24 V/DC 6 W

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3168382 Kendrion H2446-F-24V DC 100 ED Solenoid 0.4 N 3.5 N 24 V/DC 6 W

Beskrivning

Hubmagnet typ Khnke H 24. Utförande: Öppen konstruktion med stängt OK och koniskt ankare, ankarlager i plastspolstommen för lång livslängd, typ H 2406: Dragmagnet, typ H 2446: Stötmagnet, nominellt slag: 8,0 mm, nominell spänning: 24 VDC, nominell effekt: 6,0 W, startkraft: 0,4 N, Toppkraft: 3,5 N, tillåten relativ inkopplingstid (ED): 100 %, anslutningar: 100 mm långa litzkablar med fria ändar, isoleringsmaterialklass: B, gränstemperatur: +130 °C, provspänning: 2500 Veff., magnetvikt: ca 85 g, ankarvikt: ca 25 g. typ: H 2446-F-24VDC 100 % ED, lyftmagnet

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
