ElektromekanikMagnetismelektromagneter

Kendrion D 39-BOR-F-DS9420-24V DC 100 ED Vridmagnet 24 V/DC 6 W 1 st

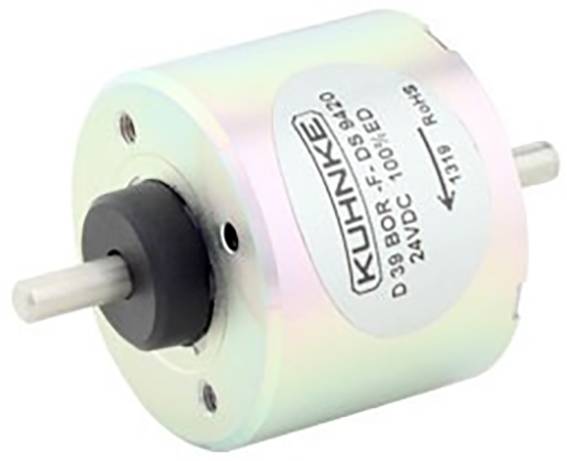

Liten elmotor märkt 'KUHNKE D 39BOR F-DS 8430 24VDC 100%ED'.
Teknisk ritning av en elektrisk kontakt med mått i millimeter. Vänster sida visar sidoprofil, höger sida visar frontvy; visar hål och gängor.
1/2
Typ av produkt
Vridmagnet
Anslutning
Tråd
Nominell spänning
24 V/DC
Max. effekt
6 W
Typ
D 39-BOR-F-DS9420-24V DC 100 ED
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans fre 4 dec.
Antal
Toal (3 590,00 kr / stycken)
3 590,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Elektromagnet

Viktig information!

Tekniska specifikationer

  • Anslutning: Litzkabel
  • Startvridmoment 0,18 Ncm
  • Rotationsvinkel: 95°
  • Drifttid 100%
  • Effekt: 6 W
  • Slutvridmoment 1,2 Ncm
  • Nominell spänning (DC) 24 V.
  • Returfjäder: Ja
  • Tidskonstant: 12 ms
Typ av produkt

Vridmagnet

Typ

D 39-BOR-F-DS9420-24V DC 100 ED

Form, hölje

Cylindrisk

Anslutning

Tråd

Kabellängd

200 mm

Nominell spänning

24 V/DC

6 W

Gränstemperatur

+130 °C

Gränstemperatur (max.)

+130 °C

Vikt

0.16581 kg

Inkopplingstid

100 %

RoHS-godkänd

Ja

Dokument & nedladdningar

Datablad

Datablad 3168426 Kendrion D 39-BOR-F-DS9420-24V DC 100 ED Vridmagnet 24 V/DC 6 W 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3168426 Kendrion D 39-BOR-F-DS9420-24V DC 100 ED Vridmagnet 24 V/DC 6 W 1 st

Beskrivning

Vridmagnet typ Kuhnke D 3. Standardutförande, med dubbelsidig vågände, mjukt inställbar returfjäder i den högerroterande axeländen; konstruktion: Cylindrisk, rotationsvinkel: 45° eller 95°, nominell spänning: 24 VDC, nominell ström: 250 mA, nominellt motstånd: 97,2 ohm, tillåten relativ inkopplingstid (ED): 100 %, anslutningar: 200 mm lång med fria ändar, tidskonstant: Ca 2,5 till 12 ms, provspänning: 2500 Veff., isoleringsklass: B, gränstemperatur: +130 °C, vikt: ca 150 g. tekniska egenskaper (typ, rotationsvinkel (DW), startvridmoment (ad), slutvridmoment (Ed)): D 39-BOR-F-DS9420-24VDC, DW 95 °, ad 0,18, Ed 1,20 Ncm

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
