Kendrion D 24-BOR-F-DS9420-24V DC 100 ED Vridmagnet 24 V/DC 3.8 W 1 st

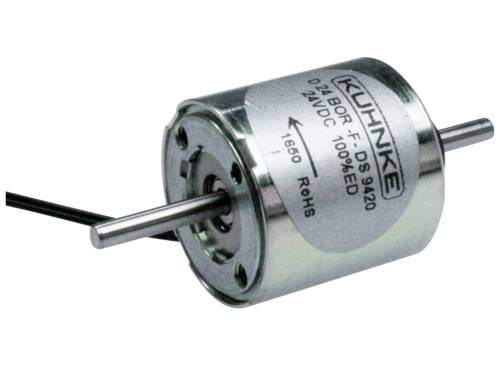

'Kuhnke Elektromagnet', cylindrisk magnet med stålaxel, tryckt med tekniska specifikationer, lämplig för industriella tillämpningar.
En silverfärgad cylindrisk elmotor med svarta kablar och metalaxlar på båda sidor.
Teknisk ritning av en elektronisk komponent med mått: bredd 25 mm, höjd 18 mm, sidodjup 15 mm, hål för M3-skruv.
1/3
Typ av produkt
Vridmagnet
Anslutning
Tråd
Nominell spänning
24 V/DC
Max. effekt
3.8 W
Typ
D 24-BOR-F-DS9420-24V DC 100 ED
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans mån 7 dec.
Antal
Toal (3 190,00 kr / stycken)
3 190,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Elektromagnet

Viktig information!

Tekniska specifikationer

  • Anslutning: Litzkabel
  • Startvridmoment 0,18 Ncm
  • Rotationsvinkel: 45°
  • Drifttid 100%
  • Effekt: 3.8 W
  • Slutvridmoment 0,44 Ncm
  • Nominell spänning (DC) 24 V.
  • Returfjäder: Ja
  • Tidskonstant: 6 ms
Typ av produkt

Vridmagnet

Typ

D 24-BOR-F-DS9420-24V DC 100 ED

Form, hölje

Cylindrisk

Anslutning

Tråd

Kabellängd

200 mm

Nominell spänning

24 V/DC

3.8 W

Gränstemperatur (max.)

+130 °C

Vikt

0.08135 kg

Inkopplingstid

100 %

RoHS-godkänd

Ja

Dokument & nedladdningar

Datablad

Datablad 3168401 Kendrion D 24-BOR-F-DS9420-24V DC 100 ED Vridmagnet 24 V/DC 3.8 W 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3168401 Kendrion D 24-BOR-F-DS9420-24V DC 100 ED Vridmagnet 24 V/DC 3.8 W 1 st

Beskrivning

Vridmagnet typ Kuhnke D 2. Standardutförande, med dubbelsidig vågände, mjukt inställbar returfjäder i den högerroterande axeländen; konstruktion: Cylindrisk, rotationsvinkel: 45° eller 95°, nominell spänning: 24 VDC, nominell ström: 160 mA, nominellt motstånd: 151 ohm, tillåten relativ inkopplingstid (ED): 100 %, anslutningar: 200 mm lång med fria ändar, tidskonstant: Ca 2,0 till 6,0 ms, provspänning: 1500 Veff., isoleringsklass: B, gränstemperatur: +130 °C, vikt: ca 75 g. tekniska egenskaper (typ, rotationsvinkel (DW), startvridmoment (ad), slutvridmoment (Ed)): D 24-BOR-F-DS9420-24VDC, DW 45 °, ad 0,18, Ed 0,44 Ncm

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
