Name: Keithley 2601B Laboratorieaggregat, justerbar 0 - 40 0 - 10 A 40 W USB programmerbar Antal utgångar 1 x
Brand: Keithley
SKU: 1164906
Availability: BackOrder

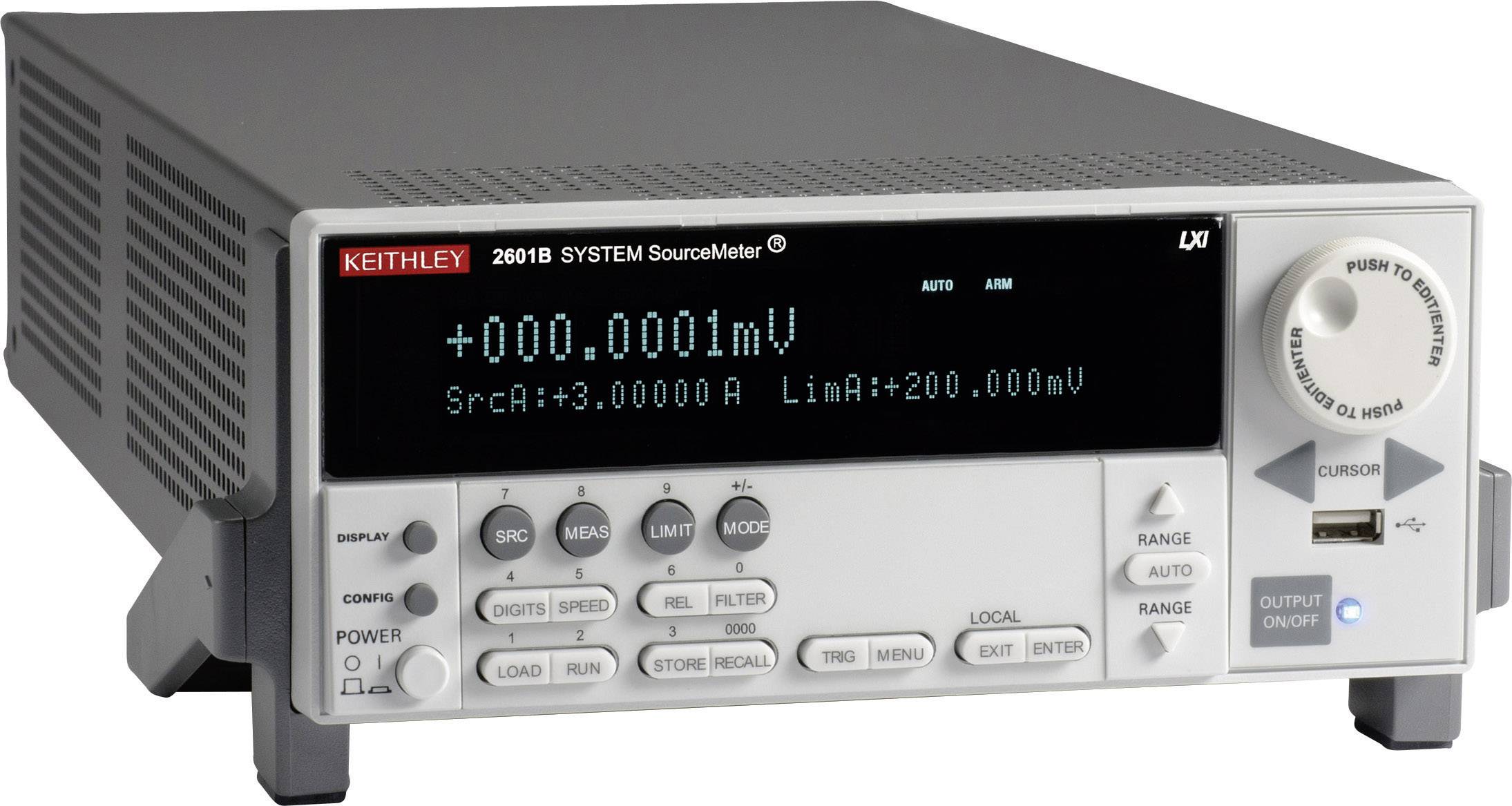

Ett elektroniskt mätinstrument med display visar '+000,0001 mV'. Manöverpanelen och anslutningarna är synliga på framsidan.

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Okänd leveranstid

Antal

Styck

Toal (135 423,89 kr / stycken)

135 423,89 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Modell 2601B Source Meter SMU-instrument, 1-kanals, (100 fA, 40 V, 3 A DC/10 A Impuls)

Enkanalsmodell med 40 W uteffekt
4-kvadrant inmatning/mätning
6½-siffrig upplösning
Ström max/min: 3 A DC, 10 A Impuls/100 fA
Spänning Max/min: 40 V/100 nV
Inbyggd Java-baserad I-V-programvara för karakterisering och test med Plug-and-Play-funktion
TSP-teknik (Testscript Processing) integrerar komplett testprogram i enheten
TSP-link-utökning för merkanals-parallell-tester
Programvara för modell 2400 SourceMeter från Keithley
Läs enkelt av mätvärden, tvådelad display

Tekniska specifikationer

Enkanalig 40W uteffekt
6,5-siffrig upplösning
Utgångsström Max/min: 3A DC, 10 A Impuls/100 fA
Utgångsspänning max/min: 40 V/5 µV
Belastningsreglering ± (4 mV + 100 μV) och ± (400 µA + 100 pA)
Nätreglering ≤ ± 4 mV (0,01 %) och ≤ ± 400 µA (0,01 %)
Rippel <20 mV (10 Hz-20 MHz)

Typ: 2601B

Typ av produkt: Laboratorieaggregat, justerbar

Antal utgångar: 1 x

: 40 W

Gränssnitt: USB

Funktioner: programmerbar

Mått.: (B x H) 213 mm x 89 mm

: (ej certifierad kalibrering)

Vikt: 4.75 kg

Utförande: Bordsenhet

Utgång: Encellig

Utgångsspänning (max.): 40 V

Utgångsspänning (min.): 0 V

Utgångsström max.: 10 A

Utgångsström (min.): 0 A

Ingångar: IEC 320 C14

Belastningsreglering: ±(4mV + 100μV)
±(400µA + 100pA)

Nätreglering: ≤ ± 4mV (0,01 %)
≤ ± 400 µA (0,01 %)

Bredd: 213 mm

Höjd: 89 mm

Rippel: <20 mV (10 Hz-20 MHz)

Utgångsström 1: 0 A till ± 10 A A

Ingångsspänning: 100 - 250 V/AC

Utgångsspänning 1: 0V bis ± 40V V

Dokument & nedladdningar

Datablad

Datablad 1164906 Keithley 2601B Laboratorieaggregat, justerbar 0 - 40 0 - 10 A 40 W USB programmerbar Antal utgångar 1 x

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1164906 Keithley 2601B Laboratorieaggregat, justerbar 0 - 40 0 - 10 A 40 W USB programmerbar Antal utgångar 1 x

Information

Information 1164906 Keithley 2601B Laboratorieaggregat, justerbar 0 - 40 0 - 10 A 40 W USB programmerbar Antal utgångar 1 x

Beskrivning

Modell 2601B SourceMeter i serien 2600B är en ny förbättrad enkanalig SMU-mätare med en inbyggd fyrkvadrant-design. Det möjliggör samtidig inmatning/mätning av spänning/ström, vilket innebär ökad produktivitet vid användning inom F&E till automatiserade tester inom ramen för tillverkning. Förutom funktionerna hos modell 2601A har modell 2601B en upplösning på 6,5 ställen, USB 2.0-anslutning och programvarakommandoemuleringen från modellen 2400 Source Meter, så att en enkel överföring av äldre testkoder är möjlig. Modell 2601B är utrustad med high speed-TSP-tekniken från Keithley (över 190 % snabbare än vanlig PC-instrumentkommunikation), vilket innebär att det på systemnivå uppstår en betydligt bättre hastighet och därmed kan prisvärda tester genomföras. Det höga dynamikområdte (3A DC, 40V, 100 fA) hos denna SMU gör det möjligt att arbeta i ett brett användningsområde.
