Name: Kathrein EXR 221 SAT multiomkopplare Unicable 2 Input (SAT): 3 (2 satellit / 1 markbunden) Abonnenter: 2 Quad LNB-kompat
Brand: Kathrein
SKU: 818395
Availability: BackOrder

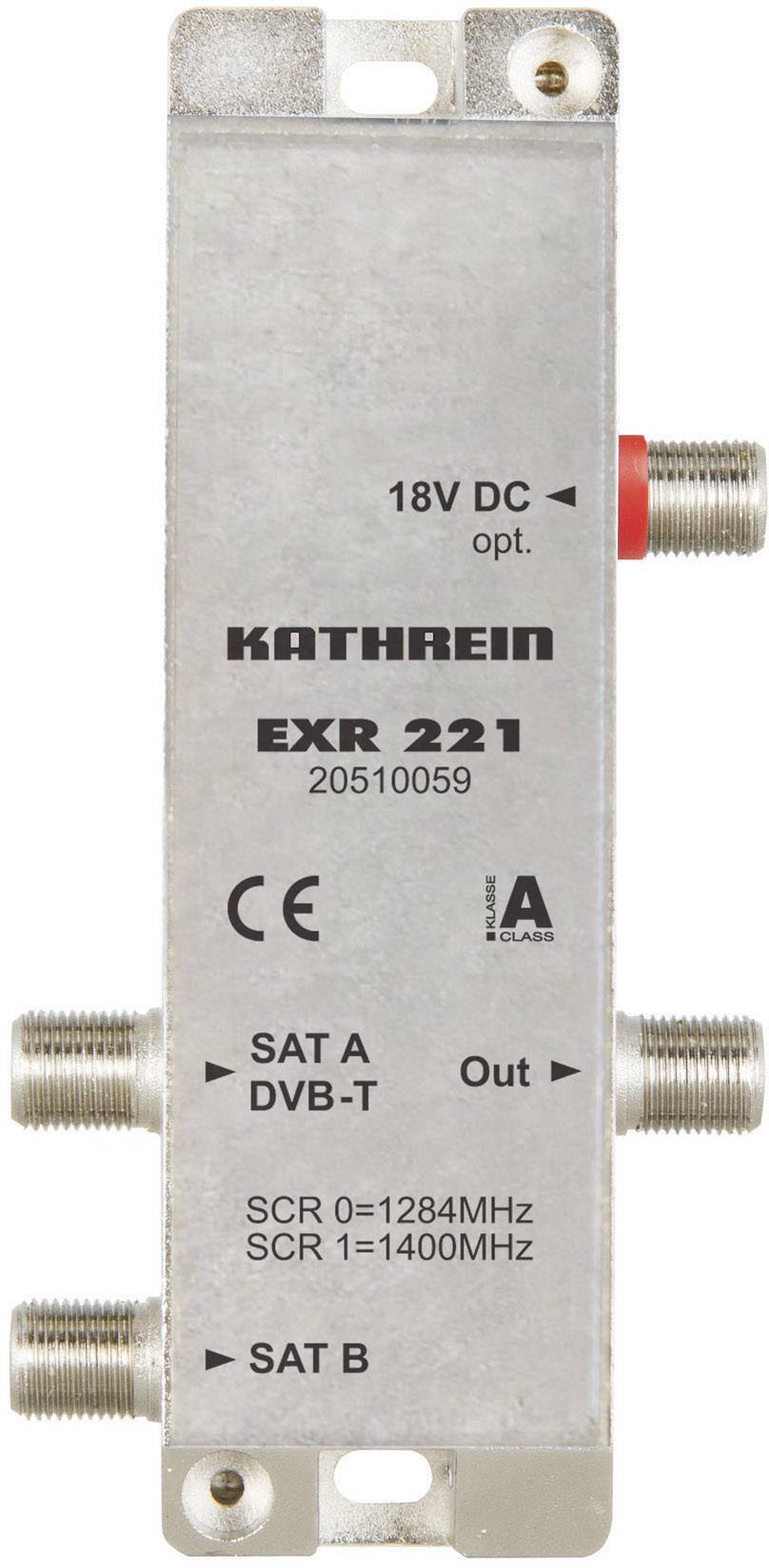

Ett Kathrein SAT-distributionssystem EXR 221 med anslutningar för SAT A, SAT B och DVB-T, inklusive tekniska detaljer avseende frekvens.

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tors 19 nov.

Antal

Styck

Toal (1 790,00 kr / stycken)

1 790,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Deltagaranslutningar: 1 x 2
Ingångar 1 x markbunden/ 2 x SAT-ZF
Frekvensområde 5-862/950-2150 MHz
Anslutningsdämpning (markbunden) 1/- dB
Förstärkning till deltagaranslutning (SAT) - /0 dB
Utkoppling ingångar: -/30 dB
Driftspänning: -/85 dBμV
Deltagarens frekvens/SCR-adressmottagare 1/mottagare 2: 1284/0/1400/1 MHz
Tillåten matningsspänning i abonnent-utgång 12-14 V.
Fjärrmatningsspänning vid ingångarna: 18,4/13,3 V.
Max. Fjärrmatningsström (försörjning från mottagare) 80 mA
Max. Fjärrmatningsström (matning från nätenhet) 250 mA
Tillåten omgivande temperatur -20 - +55 °C
Anslutningar F-kontakter

Typ av produkt: SAT multiomkopplare Unicable 2

Input (SAT): 3 (2 satellit / 1 markbunden)

Abonnenter: 2

Passar till Quad-LNB: Ja

Funktioner: Quad LNB-kompatibel
StandBy-Funktion

Bredd: 35 mm

Höjd: 117 mm

Djup: 23 mm

Tillverkarfärg: Flerfärgad

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 818395 Kathrein EXR 221 SAT multiomkopplare Unicable 2 Input (SAT): 3 (2 satellit / 1 markbunden) Abonnenter: 2 Quad LNB-kompat

Version

- enkabel-mini-multibrytare för fördelning av digitala SAT-ZF-signaler (inklusive HDTV) och markbundna signaler via en kabel för en twin-mottagare eller två single-mottagare i ett enfamiljs hushåll
- ingen begränsning av det breda programmet - det kompletta programutbudet från upp till två satelliter -
en enkabel-mini-multiomkopplare innehåller ingen egen omkopplingsmatris. Den ansluts därför till två lediga anslutningar på en multiomkopplare (t.ex. EXR 2908) eller två anslutningar till ett dubbelt matningssystem eller ett Quad-matningssystem (t.ex. UAS 585) -
enkabel-minimultiomkopplaren skapar den för styrning och försörjning av den anslutna multiomkopplaren eller matningssystemet nödvändiga 14/18 V och 22 kHz och DiSEqCTM-kommandona från mottagarens utgångsspänning
- är alla mottagare avstängda, kräver enkabel-minimultiomkopplaren ingen ström
- för transpondervalet är speciella komponenter, så kallade SCR (Satellite Channel Router), för överföring till deltagarfrekvenserna integrerad i en enkabel-minimultiomkopplare
- varje mottagare har en deltagarfrekvens fast ansluten (en Twin-mottagare behöver två deltagarfrekvenser)
- motsvarar SCR-enkabel-standarden enligt en 50494, Dvs. de anslutna mottagarna måste också uppfylla denna norm
- mottagning av det markbundna området 5-862 MHz via ingång A är möjlig även när SAT-mottagaren är avstängd
- för drift av ett matsystem med mer än 80 mA- eller multiomkopplare med mer än 2 x 40 mA strömförbrukning är anslutningen till detta system Kontaktenheten NCF 18 (medföljer ej) behövs i det DC-märkta uttaget
- för montering inomhus
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Ingår i leveransen

Kathrein EXR221 enkabel-multiomkopplare 2 till 1x2

Beskrivning

Version

- enkabel-mini-multibrytare för fördelning av digitala SAT-ZF-signaler (inklusive HDTV) och markbundna signaler via en kabel för en twin-mottagare eller två single-mottagare i ett enfamiljs hushåll
- ingen begränsning av det breda programmet - det kompletta programutbudet från upp till två satelliter -
en enkabel-mini-multiomkopplare innehåller ingen egen omkopplingsmatris. Den ansluts därför till två lediga anslutningar på en multiomkopplare (t.ex. EXR 2908) eller två anslutningar till ett dubbelt matningssystem eller ett Quad-matningssystem (t.ex. UAS 585) -
enkabel-minimultiomkopplaren skapar den för styrning och försörjning av den anslutna multiomkopplaren eller matningssystemet nödvändiga 14/18 V och 22 kHz och DiSEqCTM-kommandona från mottagarens utgångsspänning
- är alla mottagare avstängda, kräver enkabel-minimultiomkopplaren ingen ström
- för transpondervalet är speciella komponenter, så kallade SCR (Satellite Channel Router), för överföring till deltagarfrekvenserna integrerad i en enkabel-minimultiomkopplare
- varje mottagare har en deltagarfrekvens fast ansluten (en Twin-mottagare behöver två deltagarfrekvenser)
- motsvarar SCR-enkabel-standarden enligt en 50494, Dvs. de anslutna mottagarna måste också uppfylla denna norm
- mottagning av det markbundna området 5-862 MHz via ingång A är möjlig även när SAT-mottagaren är avstängd
- för drift av ett matsystem med mer än 80 mA- eller multiomkopplare med mer än 2 x 40 mA strömförbrukning är anslutningen till detta system Kontaktenheten NCF 18 (medföljer ej) behövs i det DC-märkta uttaget
- för montering inomhus
