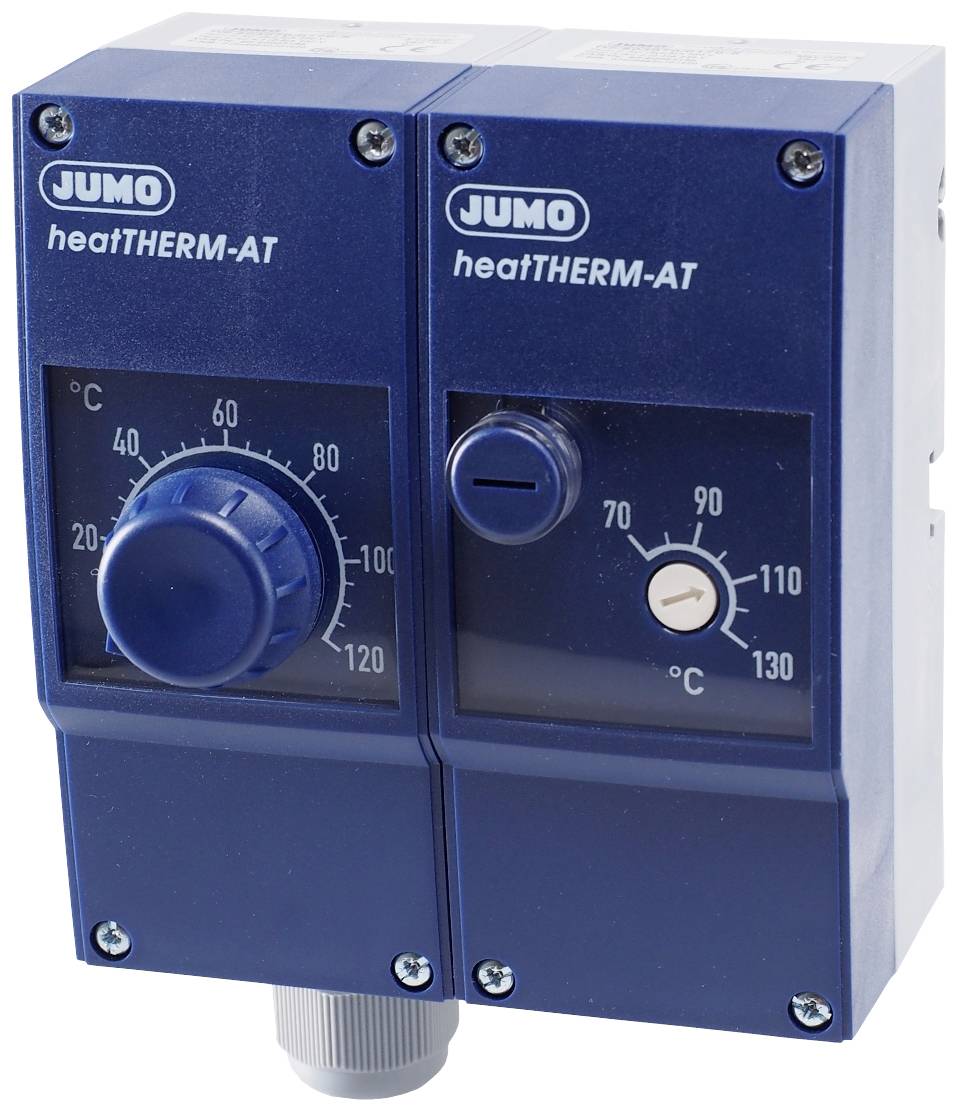

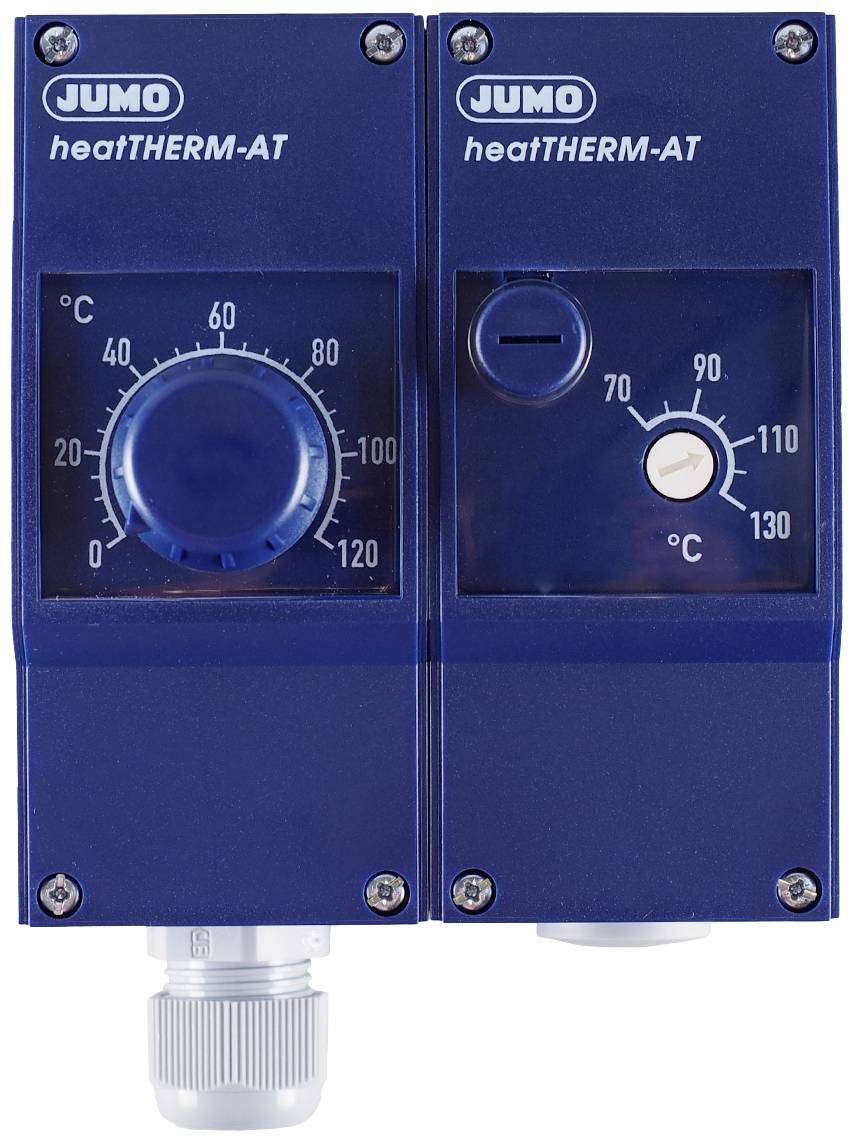

Jumo 60003196 2-punkts regulator Dubbeltermostat -20 till 149 °C Relä 16 A

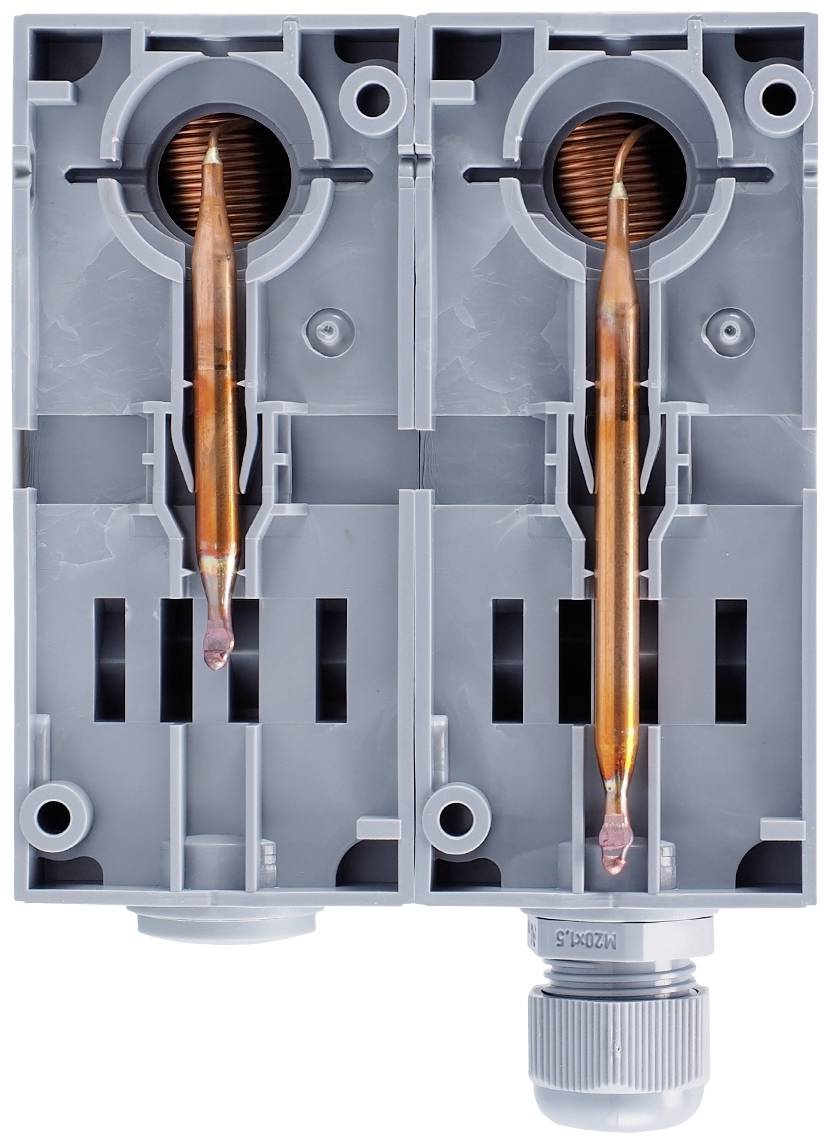

Med sitt slagtålig hölje i högkvalitativ plast är den mekaniska dubbeltermostaten mycket robust och kan även användas under tuffa förhållanden. De använda mätsystemen arbetar efter vätsketänjningsprincipen och kan utan problem användas till en maximal tillåten givartemperatur vid temperaturregulatorn på 135 °C och vid en säkerhetstemperaturbegränsare på 149 °C. De släta runda givarna av koppar har en diameter på 6 mm. Sensorns längd hos temperaturreglaget är ca 87 mm, säkerhetstemperaturbegränsarens längd är ca 66 mm. Ledningarna är också upprullade i koppar och vid leverans i höljets insida. Under en böjradie på 5 mm kan ledningarna efter behov dras ut från höljet och flexibelt. Den maximalt tillåtna omgivningstemperaturen på höljet (kapslingsklass IP54) är 80 °C. Kapslingsfästet sker direkt på kapslingens underdel som väggmontering. Med hjälp av en börvärdesbrytare kan önskad avstängningstemperatur för temperaturreglaget enkelt ställas in på en skala. Temperaturen på säkerhetstemperaturbegränsaren kan ställas in på en skala med hjälp av en skruvmejsel efter att locket tagits bort. Genom en lins i locket är den inställda temperaturen alltid synlig. Temperaturregulatorn utmärker sig genom en hög brytpunktsnoggrannhet på +/-3 % i den övre skaldelen, och säkerhetstemperaturbegränsaren har en brytpunktsnoggrannhet på +0/-5 K i den övre halvan av skalan. Den inbyggda temperaturkompensationen reducerar påverkan av omgivningstemperatur på kopplingshuvudet till ett minimum. En avgörande fördel är att ingen extra hjälpenergi behövs för temperaturmätning. Den elektriska anslutningen sker genom pina, a-klämmor, vilket avsevärt minskar installationstiden jämfört med konventionella skruvanslutningar. Den maximala tillåtna kopplingeffekten är AC 230 V / 16 A. Temperaturregulatorn har en omkopplingsdifferens (hysteres) på ca 3 K och slår automatiskt om till ursprungstillståndet när den avstängda temperaturen underskrids. Säkerhetstemperaturbegränsarens kopplingskontakt (klämma 2) öppnas när den inställda temperaturen har uppnåtts och den elektroniska kontakten (klämma 4) stängs samtidigt. Brytkontakten låses automatiskt och kan först efter att temperaturen på sensorn har svalnat manuellt med ca 10 K igen. Vid nedkylning av temperaturen på sensorn under -20 °C öppnas också strömkretsen mellan klämma 1 och klämma 2, stängs automatiskt vid temperaturökning Om mätsystemet förstörs öppnas strömkretsen konstant, en upplåsning är då inte längre möjlig. Brytkontakten finns då i ett neutralläge. Termostaten är mycket flexibel och passar både i fastighetsautomation och värme-, klimat-, och ventilationsteknik. Andra användningsområden är plast-, apparat-, maskinkonstruktion, ugnsbygge och temperaturövervakning i laboratorie- och klimatskåp. Enheten är godkänd enligt din en 14597 och DGRL och har EAC-godkännande.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
