Jumo 00543007 Ingångsmodul RS-485 Antal utgångar: 4 x 1 st

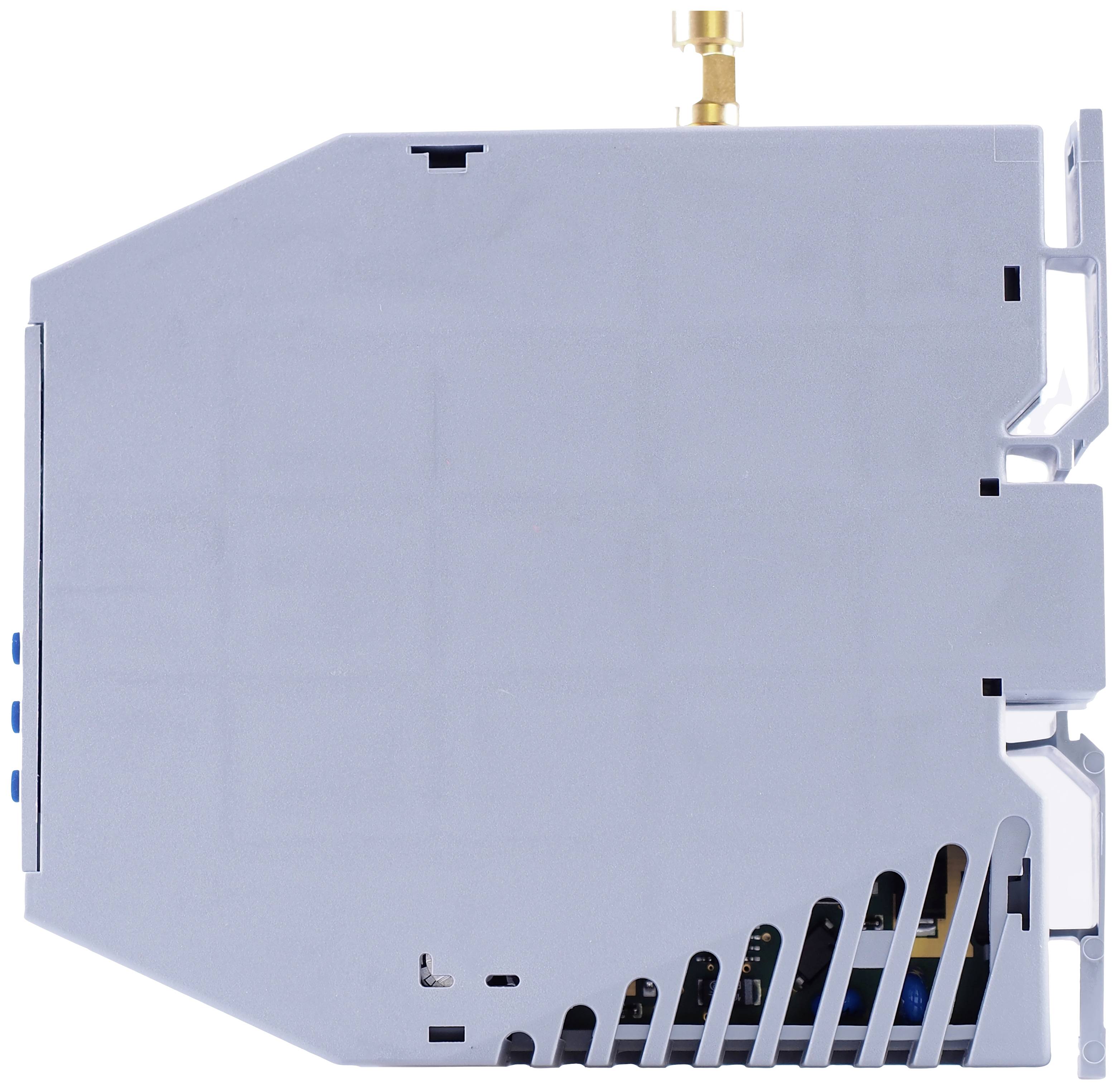

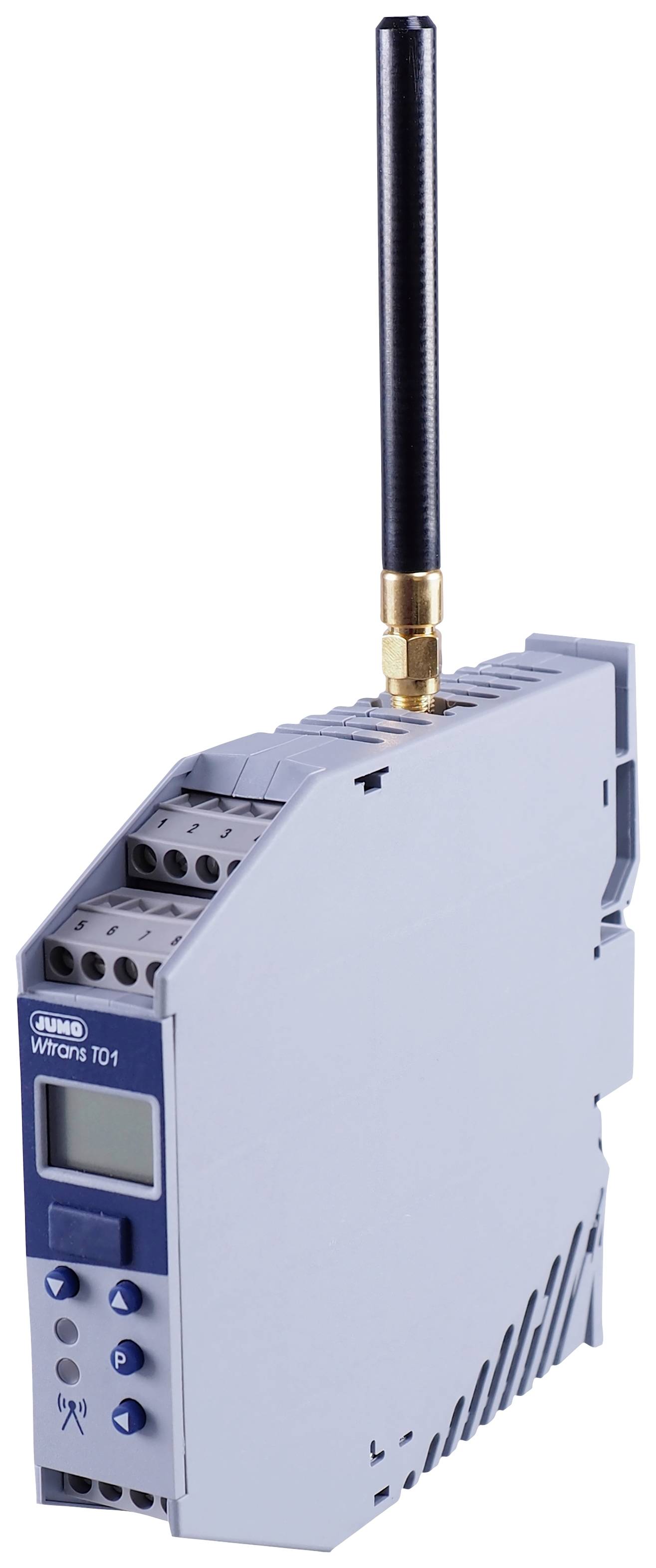

Den trådlösa mottagaren T01.EC3 används i kombination med passande sändare för mobil eller stationär mätning av de fysiska storlekarna. Genom användning av nyskapande trådlös teknik ger den industriella radiofrekvensen 868,4 MHz en tydlig minskning av installationsvägningen. Inga ledningsanslutningar behövs, den trådlösa sensortekniken fungerar även i tuffa industrimiljöer. Den medföljande lambda/4-antennen med en impedans på 50 ohm kan skruvas fast direkt eller monteras externt. Om antennväggfästet med 3 m lång antennledning används som tillval, är räckvidden 300 m. De mätvärden som tas emot från sändaren omformas i mottagaren, visas och finns som linjära ström- eller spänningssignaler (0(4) till 20 mA, 0 till 10 V) och via digitalt gränssnitt RS485. Båda analogutgångarna på mottagaren är galvaniskt separerade. Dessutom finns två reläutgångar tillgängliga. Via det digitala gränssnittet med Modbus-protokoll är en anslutning till överordnade system möjlig, t.ex. systemvisualiserings-software eller Modbus-Master-kompatibla bildskärmsdrivrutiner. Hantering och konfiguration via tangentbordet i kombination med en tvåradig LCD-skärm eller bekvämare genom ett installationsprogram. På så sätt kan parametrar som filterkonstant, offset, larm och en Släpvisare (minne för minimi- och maximivärde) ställas in separat för varje kanal. För detta finns en kontakt på framsidan för ett PC-gränssnitt med TTL/RS232- eller USB/TTL-omvandlare för anslutning mellan mottagare och dator. Mottagaren i bärskene-hölje är avsedd för montering på din-skena 35 × 7,5 mm enligt din en 60715. Skruvklämmorna för den elektriska anslutningen är placerade i olika nivåer. Ledningstvärsnittet får inte överstiga 2,5 mm2. Som spänningsförsörjning används en anslutning till AC/DC 20 till 30 V, 48 till 63 Hz.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
