Joy-it SBC-PIR N/A Rörelsesensor Passar till: Arduino, Raspberry Pi®, BBC micro:bit 1 st

PIR-sensormodul med lins och anslutningsstift, används för rörelseavkänning i elektroniska projekt.

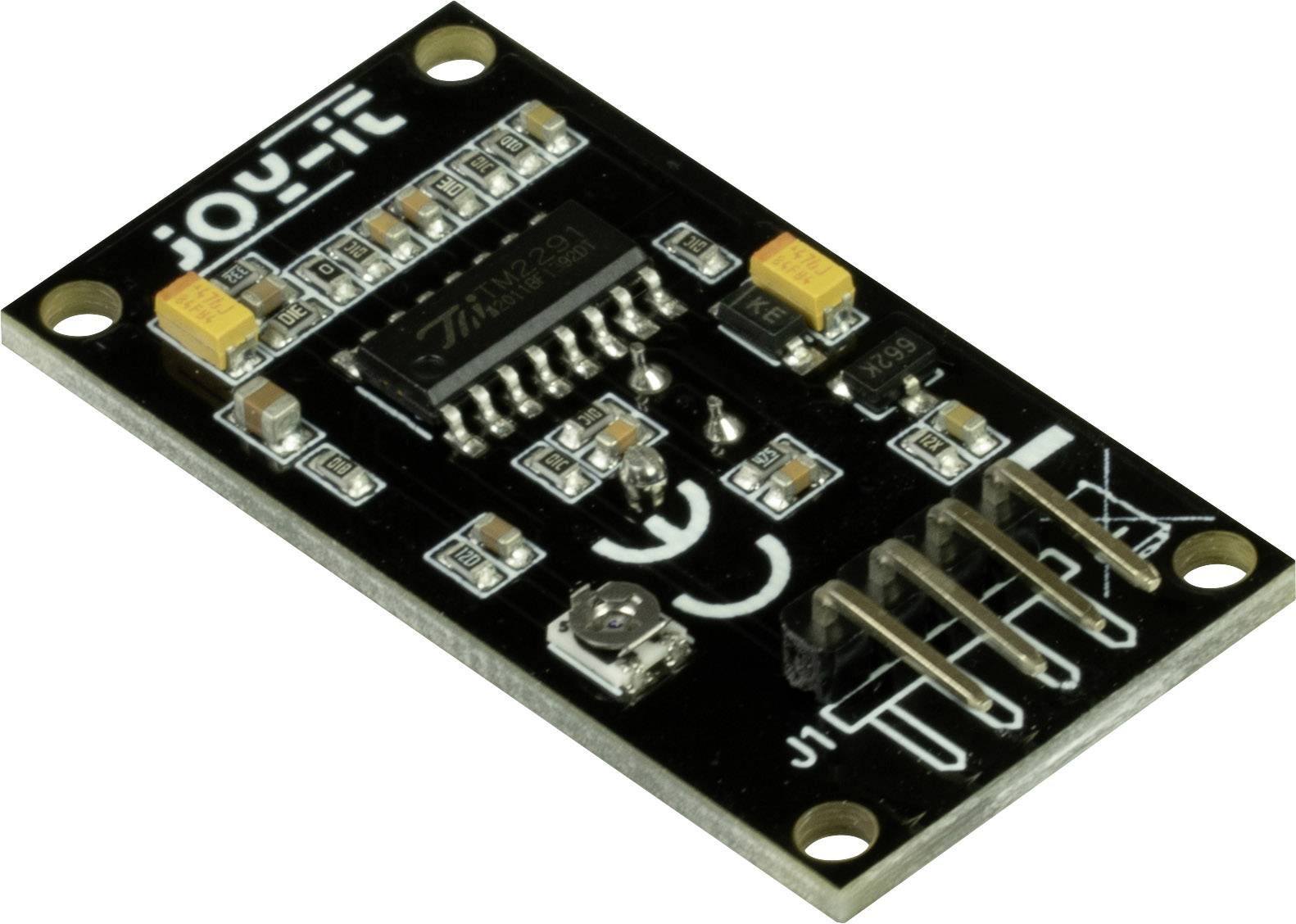

Elektronikmodul med integrerade kretsar och anslutningsstift, vanligtvis använd för sensor- eller mikrocontrollerprojekt.

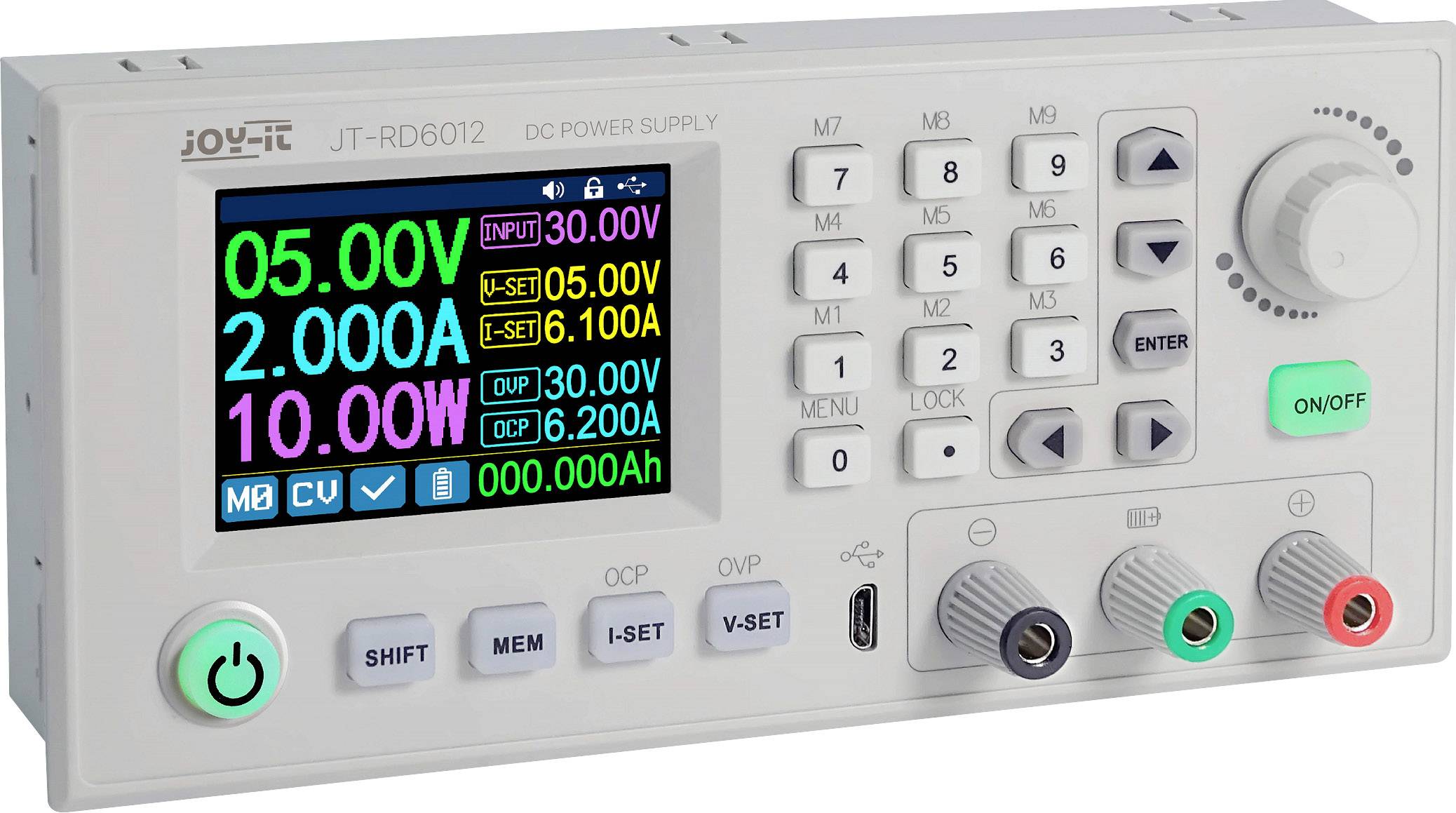

Denna bild visar en digital strömförsörjningsenhet med en display som visar spännings- och strömvärden, samt manöverknappar för inställningar.

1/3

Datablad (PDF)

Leverans tor. 24 sep.

50 Styck

Antal

Styck

Toal (63,20 kr / stycken)

63,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Utvecklingskort

Räckvidd kan ställas in steglöst (max. 6 m)
Kompatibel med Raspberry och Arduino

Tekniska specifikationer

Matningsspänning mellan 3 - 5 volt
Modul-gränssnitt 4 stift
Detektor-chip på modul BIS0001
Detekteringvinkel 120 °
Detekteringsräckvidd upp till 6 m (3M standard)
Steglös detektionsräckvidd
Via potentiometer
Inställning av känslighetsregulator
På modulkortet
med hjälp av en
Korsskruvshers

Typ av produkt: Rörelsesensor

Passar till: Arduino
Raspberry Pi
BBC micro:bit

Gränssnitt: Stiftskontakt

Driftspänning (min.): 3 V

Driftspänning max.: 5 V

Lämplig för: Arduino
BBC micro:bit
Raspberry Pi®

Typ av verktyg: Utvecklingsset

Höjd: 40 mm

Längd: 19 mm

Bredd: 21 mm

Interna anslutningar: Pinkontakt

Vikt: 15 g

Passar till: Arduino
Raspberry Pi®
BBC micro:bit

Dokument & nedladdningar

Datablad

Datablad 2306360 Joy-it SBC-PIR N/A Rörelsesensor Passar till: Arduino, Raspberry Pi®, BBC micro:bit 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2306360 Joy-it SBC-PIR N/A Rörelsesensor Passar till: Arduino, Raspberry Pi®, BBC micro:bit 1 st

Beskrivning

Sensorn på denna modul är en
pyroelektrisk infraröd sensor
som
känner av en rörelse i detektionsområdet för Fresnel-linsen
och sedan

avger EN "HIGH"-signal på sensor-utgångspin "sig" i 3 sekunder.
Därefter återgår signalen till "LOW"-läge. Den lödda potentiometern används för
steglös räckviddsjustering.
Med hjälp av denna modul och
en mikrokontroller som Raspberry
Pi eller Arduino kan den bl.a.

användas för säkerhetssystem eller automation.
