Name: Joy-it MQ3V2 N/A Gassensor 1 st
Brand: Joy-it
SKU: 3802253
Availability: InStock

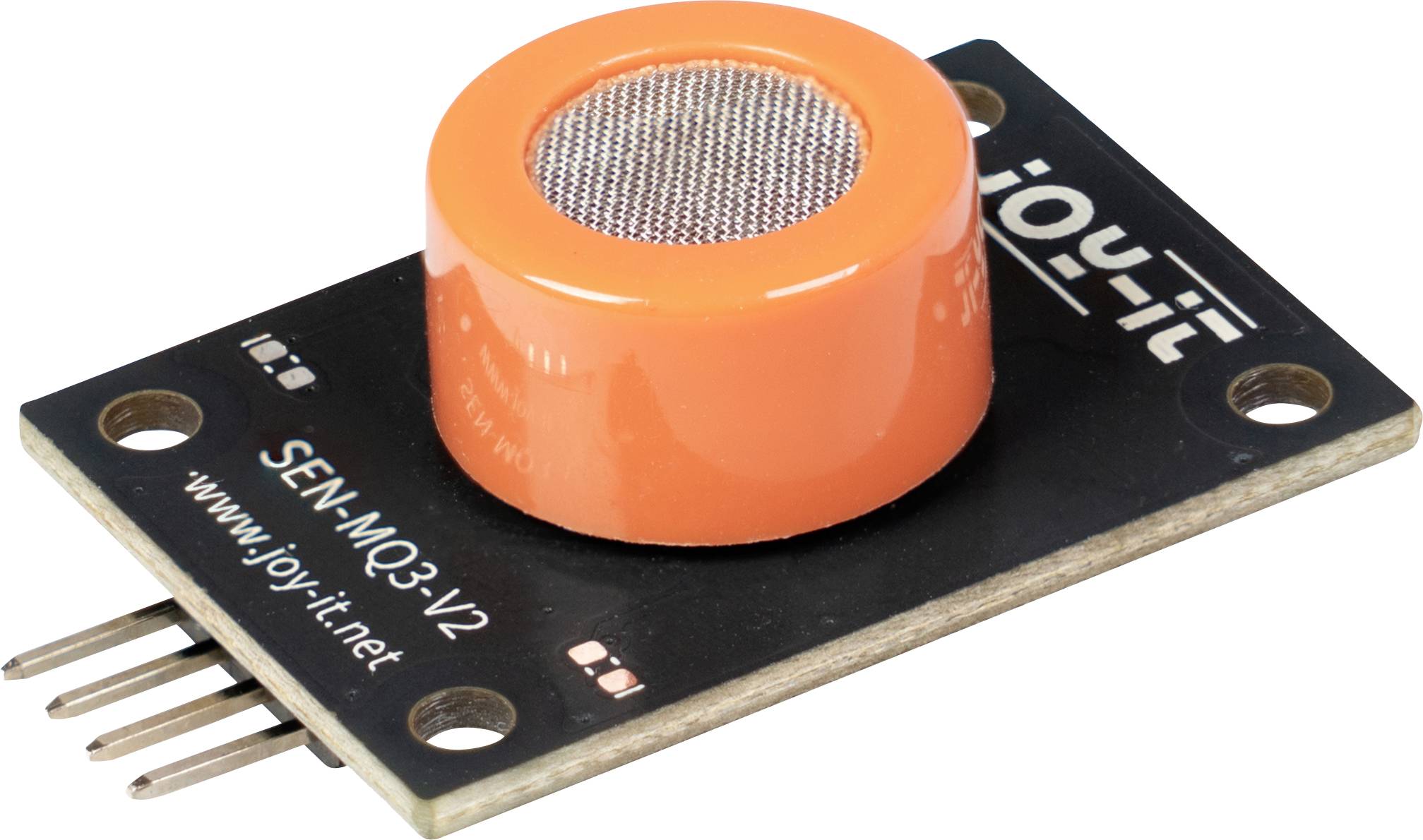

Liten orange gassensormodul på ett svart kretskort med fyrpinig anslutning och monteringshål, märkt "SEN-MQ3_V2" och "joy-it".

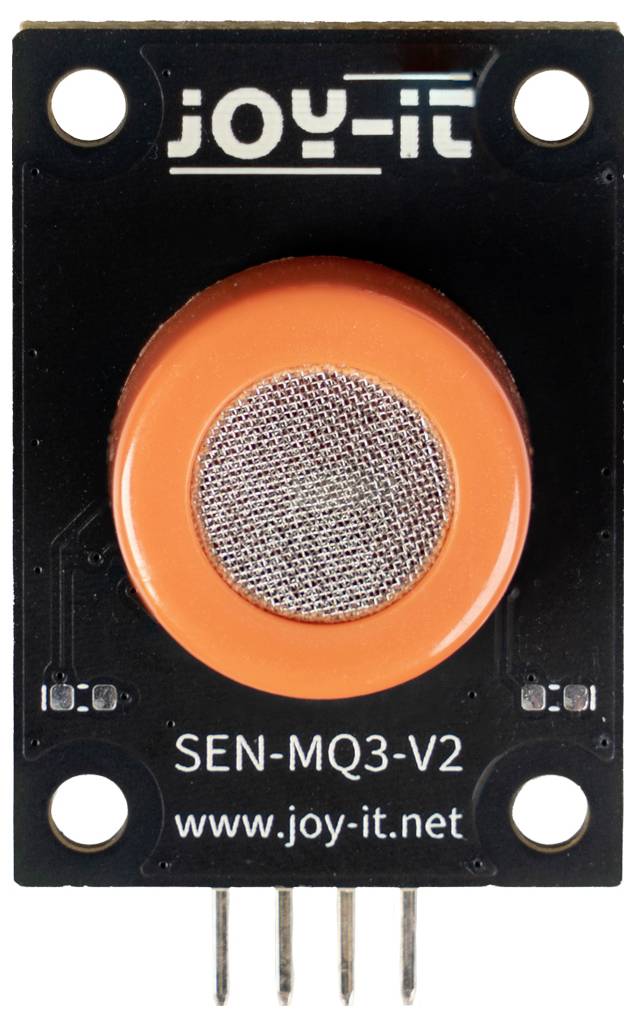

Närbild av en JOY-IT SEN-MO3-V2 sensormodul med orange cirkulärt sinnelement, fyra monteringshål och fyrpins-kontakt.

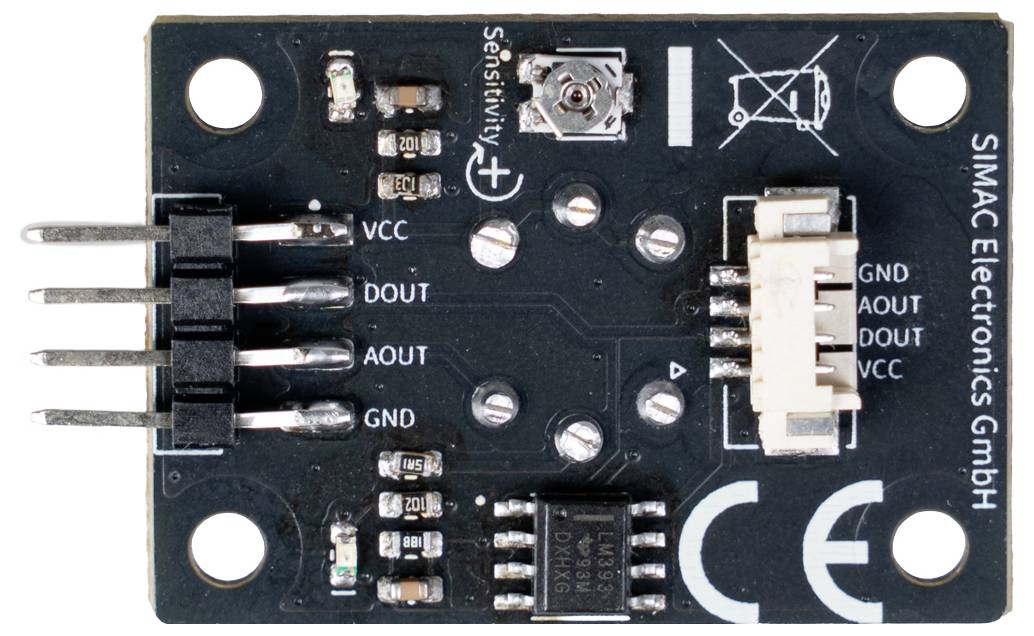

Foto av en liten svart elektronisk sensormodyl kretskort med 4-pins kontakter märkta VCC, DOUT, AOUT och GND, plus en känslighetsjusteringsskruv.

1/3

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 9 nov.

50 Styck

Antal

Styck

Toal (59,00 kr / stycken)

59,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Utvecklingskort

Optimerad för detektion av etanol (alkohol), med
Dämpning av vätgaskomponenterna
Mätområde från ca 100 till 10.000 ppm
Analog utgång (0–5 V) för kontinuerlig övervakning
Gaskoncentrationen
Digital kopplingsutgång med inställbar trigger
Integrerad potentiometer
Har en standardlikströmsförsörjning
5 V och inbyggd värmekrets
Kompakt sensorkretskort med LED-statusindikering och
Flexibla monteringsmöjligheter
4-polig stiftlist (2,54 mm) & Molex Molex Pickoblade (53261-0471)

Tekniska specifikationer

Anslutning:
4-polig stiftlist (2,54 mm) Molex Picoblade (53261-0471)
Etan, alkohol över vätgaskoncentrationen
100 - 10.000 ppm

Typ av produkt: Gassensor

Gränssnitt: Molex 4-polig kontakt

Driftspänning max.: 5 V

Höjd: 16 mm

Längd: 41 mm

Bredd: 25 mm

Antal utgångar: 2 x

Vikt: 8 g

Dokument & nedladdningar

Datablad

Datablad 3802253 Joy-it MQ3V2 N/A Gassensor 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3802253 Joy-it MQ3V2 N/A Gassensor 1 st

Beskrivning

MQ 3 alkohol-gassensor - känslig för etanolångor
MQ 3 är en kompakt alkoholsensor för detektering av etanolångor i intervallet 100–10.000 ppm - ideal för alkoholtestare och liknande användning. Den erbjuder en analog 5 V-utgång och en digital kopplingsutgång med inställbart tröskelvärde. Driften sker med 5 V, inklusive inbyggd värmenskoppling för stabila mätresultat.
Med status-LED:er och 4 Molex PicoBlade-anslutning kan modulen enkelt integreras i mikrokontroller-projekt och inbyggda system.
Korta funktioner:
• Hög känslighet för etanolångor
• Analog och digital utgång
• 5 V-drift, inbyggd uppvärmningskoppling
• Drift & status-LED:er
• Kompakt, flexibelt Integrerbart kretskort

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
