ifm Electronic Ventilhubsensor IX5010 18 - 36 V/DC 3 NO (L x B x H) 65 x 52 x 110 mm 1 st

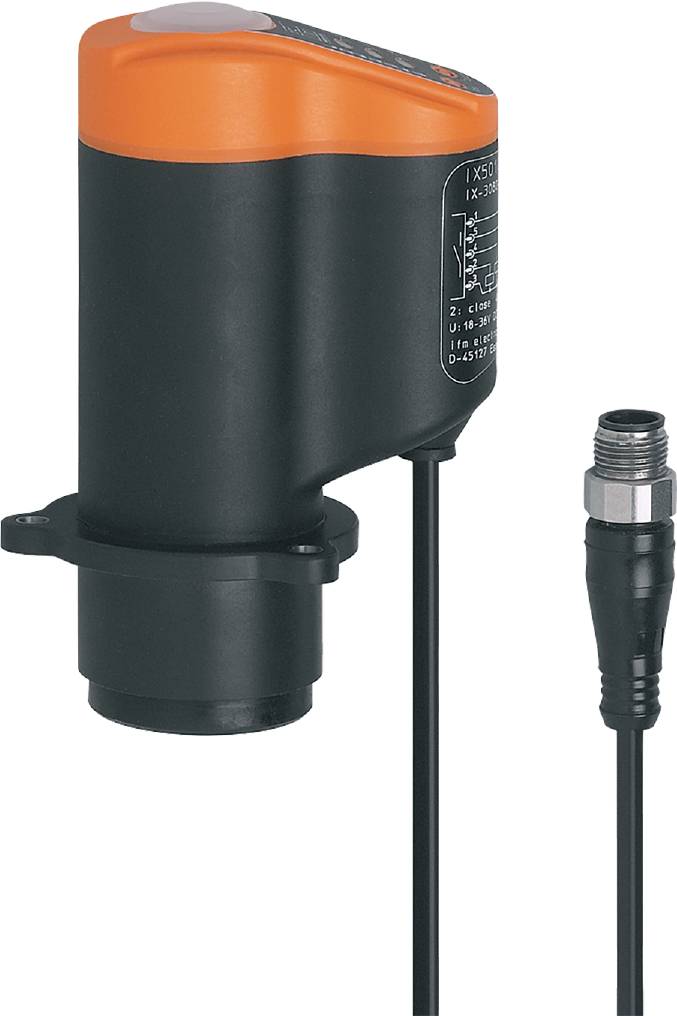

Industrisensor med anslutningskabel och kontakt, använd för övervakning och styrning av industriella processer.
Liknande avbildning
Typ av produkt
Ventilhubsensor
Driftspänning max.
36 V/DC
Kontakttyp
3 NO
Innehåll
1 st
Typ
IX5010
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans mån 30 nov.
Antal
Toal (4 390,00 kr / stycken)
4 390,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Ifm IX5010 ventilhubsensor

  • Positionsåterrapportering för enkla-, dubbelsits- och membranventiler
  • Fritt positionerbara utgångar: Ventil öppen / stängd, sätesbegränsning
  • Ersättning för tre digitala signalgivare
  • Upplösning på 0,2 mm över hela mätområdet
  • Programmering av ventillägen med tryckknappar

Tekniska specifikationer

  • Mått [mm]: 65 x 52 x 110
  • Visning: Kopplingstillstånd: 1 x LED, grön open; kopplingstillstånd: 1 x LED, gul seat; kopplingstillstånd: 1 x LED, röd close
  • Omgivningstemperatur-1 [°C]: -25...85
  • Applikation: Positionsmeddelande för passform- och membranventiler; absolut vägmätning; övervakning av ventiltätning
  • Upplösning ventilslag [mm]: 0.2
  • Utförande kortslutningsskydd: Switchad
  • Utgångsfunktion 3 x slutare
  • Driftspänning [V] 18...36 DC
  • Permanent strömkapacitet i kopplingsutgången DC [mA]: 100
  • Elektriskt utförande: PNP
  • Vikt [g]: 217.500
  • Kabel: Kontakt - kabel: 0,3 m, PVC; 5 x 0,14 mm ²
  • Kortslutningsskydd: Ja
  • Max. Fördröjningstid [ms]: 2000
  • max. Spänningsfall kopplingsutgång DC [V]: 2,5
  • Max. Targethastighet [m/s]: 1
  • Mätområde [mm] 0...80
  • Monteringssätt: 3-håls-fläns
  • MTTF: 298
  • Parametrimöjlighet: 3 valfria brytgränser i mätområdet
  • Kontrollmärkning (särskilda fall): CCC
  • Kapslingsklass IP 65; IP 67; (endast tillsammans med inbyggnad i ventilhuvud, vilket ger tillräckligt skydd mot mekaniska skador på sensorn)
  • Skyddsklass: III
  • Anslutning: Kontakt - stiftlayout: 0063 - anslutning: 1 x M12; kodning: A
  • Strömupptagning [mA]: 42; (24 V)
  • Överbelastningsbeständig: Ja
  • Polvändningsskydd: Ja
Typ av produkt

Ventilhubsensor

Innehåll

1 st

Typ

IX5010

Egenskaper

LED-visning

Anslutning

Stiftdon

Driftspänning

18 - 36 V/DC

Driftspänning (min.)

18 V/DC

Driftspänning max.

36 V/DC

Kontakttyp

3 NO

Effektförbrukning

42 mA

Tidsintervallet (max.)

2000 ms

Min. temperatur

-25 °C

Max. temperatur

85 °C

Längd

65 mm

Bredd

52 mm

Höjd

110 mm

Mått.

(L x B x H) 65 x 52 x 110 mm

Driftsström

100 mA

RoHS-godkänd

Ja

UKCA

Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3320546 ifm Electronic Ventilhubsensor IX5010 18 - 36 V/DC 3 NO (L x B x H) 65 x 52 x 110 mm 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3320546 ifm Electronic Ventilhubsensor IX5010 18 - 36 V/DC 3 NO (L x B x H) 65 x 52 x 110 mm 1 st

Beskrivning

Ifm IX5010 ventilhubsensor
