ifm Electronic Trycksensor 1 st PQ3809 -100 kPa till 100 kPa M8 1 NC, 1 NO, Analog

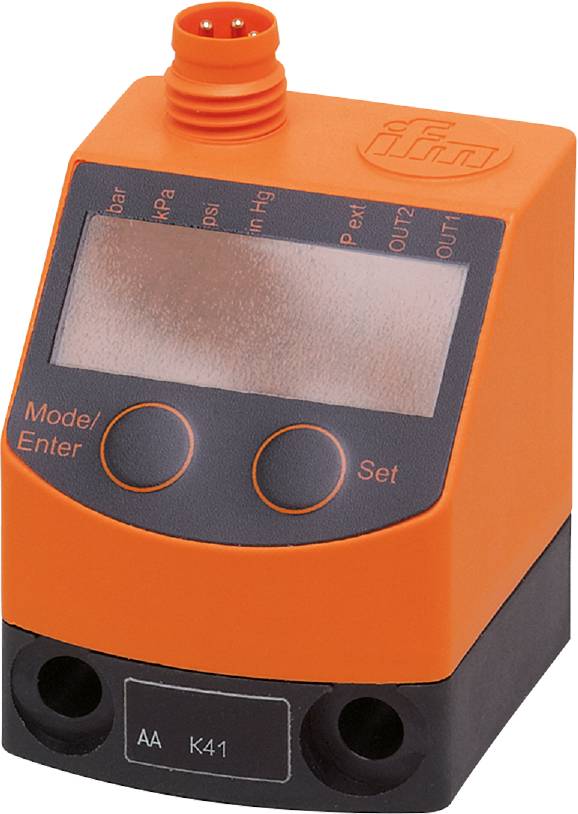

En orangefärgad elektronisk enhet med display, två knappar (Mode/Enter, Set) för hantering och inställning, med svart bas.
Liknande avbildning
Typ av produkt
Trycksensor
Anslutningstyp
M8
Utförande
Övertryck
Mätområde (tryck) (max.)
100 kPa
Driftspänning max.
32 V/DC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans fre 27 nov.
Antal
Toal (5 190,00 kr / stycken)
5 190,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Ifm PQ3809 elektronisk trycksensor

  • Tillförlitlig övervakning av systemtryck i pneumatiska och tryckluftssystem
  • Mycket hög övertryck- och vakuumhållfasthet
  • Lättläst avfasad LED-display
  • Röd-grön-växelvisning för tydlig markering av bra områden
  • Med programmerad brytbar och analog utgång
  • Bekväm hantering med knappar eller programmering via IO-link

Tekniska specifikationer

  • Analog utgång ström [mA]: 4...20
  • Svarstid [ms]: < 6
  • Antal analoga utgångar: 1
  • Antal digitala utgångar: 1
  • Antal in- och utgångar: Antal digitala utgångar: 1; antal analoga utgångar: 1
  • Display: Displayenhet: 4 x LED, grön; kopplingstillstånd: 1 x LED, gul; funktionsindikering: Alfanumerisk display, 4-siffrig; mätvärden: Alfanumerisk display, 4-ställig
  • Visningsenhet: bar; kPa; psi; inHg
  • Tryckhållfasthet [psi]: 290
  • IO-Link revision: 1.1
  • Kurvavvikelse: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (minsta värde); LS = gränspunktsinställning)
  • Noggrannhet för brytpunkt intervall < : ± 0,5
  • SDCI-NORM: IEC 61131-9 FDIS
  • Överföringstyp-IO-link COM2 (38,4 kbaud)
  • Omgivningstemperatur-1 [°C]: 0...70
  • Repeterbarhet %-intervall < : ± 0,1; (vid temperaturvariationer < 10 K)
  • Applikation: För industriell användning
  • Utförande kortslutningsskydd: Switchad
  • Utgångsfunktion: Slutare/öppnare; (parametriserade)
  • Utgångssignal: Kopplingssignal; analog signal; IO-link; (konfigurerbar)
  • Kan användas villkorligt: Andra medier på begäran
  • Nödvändiga masterportaler: A
  • 0,5
  • Speciell egenskap: Förgyllda kontakter
  • Driftspänning [V]: 18...32 DC; (enligt SEL/PEL)
  • Permanent strömkapacitet i kopplingsutgången DC [mA]: 100
  • Trycktyp: Relativt tryck; differenstryck; vakuum
  • Tryckhållfasthet [bar]: 20
  • Tryckhållfasthet [inHg]: 591
  • Tryckhållfasthet [kPa]: 2000
  • Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
  • Inställbar fördröjning DS, dr [s]: 0; 0,002...5
  • Elektriskt utförande: PNP
  • Totalt antal utgångar 2
  • Vikt [g]: 87.000
  • Hysteresavvikelse: < ± 0,25
  • I steg från [bar]: 0.01
  • I steg om [inHg]: 0.3
  • I steg om [kPa]: 1
  • I steg om [psi]: 0.2
  • Kommunikationsgränssnitt: IO-link
  • Kortslutningsskydd: Ja
  • Lagringstemperatur [°C]: -25...85
  • Långtidsstabilitet: < ± 0,05; (per 6 månader)
  • Max. Belastning [Ω]: 500
  • max. Spänningsfall kopplingsutgång DC [V]: 2
  • Medeltemperatur [°C]: 0...60
  • Mätområde [bar]: -1...1
  • Mätområde [inHg]: -29,4...29,4
  • Mätområde [kPa]: -100...100
  • Mätområde [mbar] -1000...1000
  • Mätområde [psi]: -14,6...14,6
  • Min./max. Sprängningstryck [bar]: 30
  • Min./max. Sprängtryck [inHg]: 886
  • Min./max. Sprängningstryck [kPa]: 3000
  • Min./max. Sprängtryck [psi]: 435
  • Min./max. Tryckcykler: 50 miljoner
  • Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
  • Min./max. Processcykeltid [ms]: 2.3
  • MTTF: 437
  • Parametrering: Hysteres / fönster; slutare / öppnare; analogutgång; IO-link; kopplingslogik; drag-/frånslagsfördröjning; dämpning; displayenhet
  • Profiler: smart sensor: Process data variabel; Device identification
  • Processanslutning: Gänganslutning G 1/8 invändig gänga:M5
  • Processdata analog: 1
  • Processdata binärt: 2
  • Returpunkt RP [bar]: -0,99...0,99
  • Backomkopplingspunkt RP [inHg]: -29,1...29,1
  • Återkopplingspunkt RP [kPa]: -99...99
  • Returpunkt RP [psi]: -14,4...14,4
  • Brytfrekvens DC [Hz] < : 100
  • Brytpunkt SP [bar]: -0,98...1
  • Brytpunkt SP [inHg]: -28,8...29,4
  • Brytpunkt SP [kPa]: -98...100
  • Brytpunkt SP [psi]: -14,2...14,6
  • Kapslingsklass: IP65
  • Skyddsklass: III
  • SIO-läge: Ja
  • Svarstid för analog utgång [ms]: 6
  • Anslutning: Stiftlayout: 0060 - kontaktanslutning: 1 x M8; kodning: A; kontakter: Guldpläterade
  • Strömupptagning [mA] < 50
  • Temperaturkoefficient nollpunkt: 0,2; (0...60 °C)
  • Temperaturkoefficient spann: 0,2; (0...60 °C)
  • Överspänningsskydd: Ja; (< 40 V)
  • Vakuumstabilitet [mbar]: -1000
  • Polvändningsskydd: Ja
  • Inbyggt watchdog: Ja
  • Material i kontakt med medium: Mässing; FKM; kisel (belagt); PBT
Typ av produkt

Trycksensor

Typ

PQ3809

Anslutningstyp

M8

Utförande

Övertryck

Utgångar

PNP

Utgångssignal (min.)

4 mA

Utgångssignal (max.)

20 mA

Gränssnitt

IO-link

Mätområde (tryck) (min.)

-100 kPa

Mätområde (tryck) (max.)

100 kPa

Mätområde (tryck)

-100 kPa till 100 kPa

Driftspänning (min.)

18 V/DC

Driftspänning max.

32 V/DC

Driftspänning

18 - 32 V/DC

Kontakttyp

1 NC

1 NO

Analog

IP65

Slanganslutning

G1/8 IG

M5 inv.

Min. temperatur

0 °C

Max. temperatur

70 °C

Vikt

0.1080 kg

RoHS-godkänd

Ja

Innehåll

1 st

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 3320169 ifm Electronic Trycksensor 1 st PQ3809 -100 kPa till 100 kPa M8 1 NC, 1 NO, Analog

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3320169 ifm Electronic Trycksensor 1 st PQ3809 -100 kPa till 100 kPa M8 1 NC, 1 NO, Analog

Beskrivning

Ifm PQ3809 elektronisk trycksensor

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
