ifm Electronic Sensor Induktiv ID503A ID503A ej infälld PNP (L x B x H) 105 x 80 x 42 mm

EAN:
Fabrikatsnr.
Artikelnr.:

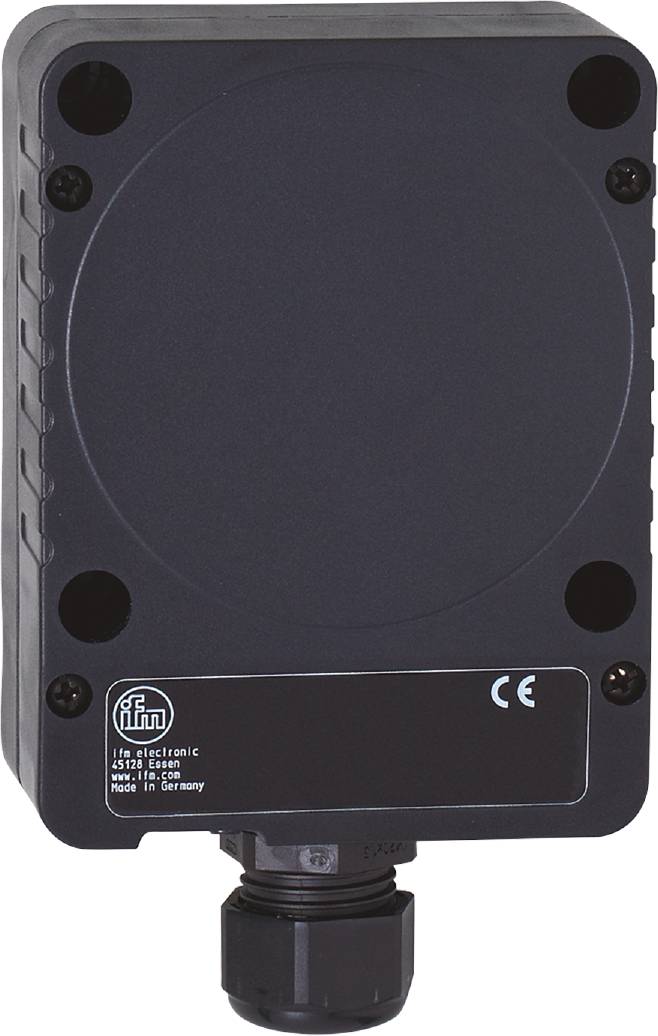

En rektangulär elektrisk apparat med påskriften 'ifm electronic' och 'Made in Germany' på framsidan.
Liknande avbildning
Typ av produkt
Sensor
Driftspänning max.
30 V/DC
Kontakttyp
1 NC
1 NO
Avkänningsavstånd (max.)
60 mm
Utgångar
PNP
Datablad (PDF)
Leverans fre 13 nov.
Antal
Toal (3 832,00 kr / stycken)
3 832,00 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Beröringsfri sensor

  • Mycket högt kopplingsavstånd
  • Stor aktiv sensoryta
  • Enkel inställning av omkopplingsavståndet med potentiometer
  • För användning i potentiellt explosiva områden
  • Robust hölje för användning i industrimiljö

Tekniska specifikationer

  • Mått [mm]: 105 x 80 x 42
  • Visning: Kopplingstillstånd: 1 x LED, gul
  • Arbetsavstånd [mm]: 0...48
  • Omgivningstemperatur-1 [°C]: -20...60
  • Vridmoment [Nm]: Chassiskruvar: 0,9; fästskruvar: 4
  • ATEX apparatmärkning: II 2D ex tb IIIC T90 °C DB
  • Utförande kortslutningsskydd: Switchad
  • Utgångsfunktion: Slutare/öppnare; (valbart)
  • Driftspänning [V] 10...30 DC
  • Permanent strömkapacitet i kopplingsutgången DC [mA]: 40
  • Monteringssätt: Kan inte integreras i höjd
  • Elektriskt utförande: PNP
  • Hölje: Rätblocksformig
  • Vikt [g]: 506.500
  • Hysteres 15
  • Konfektioneringsbar anslutning / klämmor: Anslutningsklämmor: 0,34...2,5 mm²; ledningshölje: Ø 5...9 mm; kabelkoppling: M20 X 1,5
  • Korrektionsfaktor (Al): 0.3
  • Korrektionsfaktor (Cu): 0.2
  • Korrektionsfaktor (MS): 0.4
  • Korrektionsfaktor (V2A): 0.7
  • Korrektionsfaktor stål (St37): 1
  • Kortslutningsskydd: Ja
  • Kortvarig strömbelastning av kopplingsutgången [mA]: 40
  • max. Spänningsfall kopplingsutgång DC [V]: 2,5
  • MTTF: 993
  • Kontrollmärkning (särskilda fall): CCC
  • Avstånd mellan verkliga kopplingar Sr [mm]: 60 ± 10 %
  • Kopplingsavstånd [mm]: 60
  • Inställbart kopplingsavstånd: Ja
  • Brytfrekvens DC [Hz]: 100
  • Brytpunktsdrift: -10...10
  • Kapslingsklass: IP65
  • Skyddsklass: III
  • Strömupptagning [mA] < 15
  • Överbelastningsbeständig: Ja
  • Polvändningsskydd: Ja
  • Fabriksinställning kopplingsavstånd [mm]: 60
  • GODKÄND ENLIGT BVS 12 ATEX E 125 X; IECEX BVS 12.0078 X.
Typ av produkt

Sensor

Typ

ID503A

Driftspänning (min.)

10 V/DC

Driftspänning max.

30 V/DC

Driftspänning

10 - 30 V/DC

Kontakttyp

1 NC

1 NO

Avkänningsavstånd (max.)

60 mm

Utgångar

PNP

Utförande

Induktiv

Monteringstyp

ej infälld

Anslutningstyp

Klämma

Egenskaper

LED-visning

Min. temperatur

-20 °C

Max. temperatur

60 °C

Längd

105 mm

Bredd

80 mm

Höjd

42 mm

Mått.

(L x B x H) 105 x 80 x 42 mm

Ex Zone

2

Innehåll

1 st

Kopplingsfrekvens

100 Hz

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 3320754 ifm Electronic Sensor Induktiv ID503A ID503A ej infälld PNP (L x B x H) 105 x 80 x 42 mm

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3320754 ifm Electronic Sensor Induktiv ID503A ID503A ej infälld PNP (L x B x H) 105 x 80 x 42 mm

Beskrivning

Ifm ID503A induktiv sensor

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
