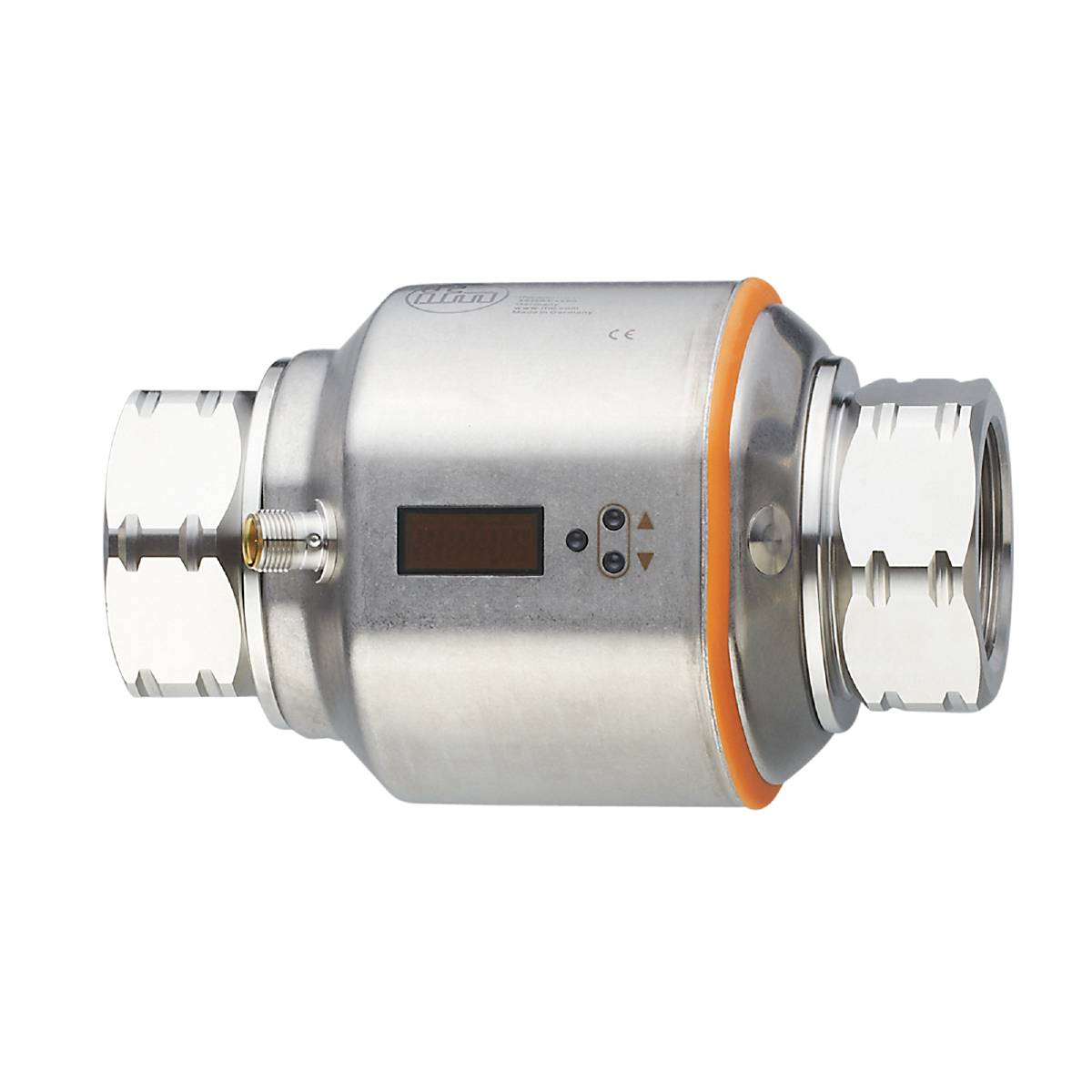

Liknande avbildning
ifm Electronic Magnetisk-induktiv flödessensor SM9404 SM9404 Driftspänning (intervall): 18 - 32 V/DC 1 st
Typ av produkt
Magnetisk-induktiv flödessensor
Driftspänning (min.)
18 V/DC
Driftspänning max.
32 V/DC
Typ
SM9404
Driftspänning
18 - 32 V/DC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (15 390,00 kr / stycken)
15 390,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Ifm SM9404 magnetisk flödessensor
- Exakt mätning av flöde, förbrukning och mediumtemperatur
- Hög noggrannhet, reproducerbarhet och mätdynamik
- Med två exakta analoga utgångar
- 4-siffrig LED-display som är lätt att läsa av
Tekniska specifikationer
- Analog utgång ström [mA]: 4...20; (≤ 22; skalbar)
- Analog punkt – temperaturövervakning [°C]: 0...80
- Analog punkt – temperaturövervakning [°F]: 32 till 176
- Analog punkt AEP [gph]: 955–4755
- Analog punkt AEP [gpm]: 15,9–79,3
- Analog punkt AEP [l/min]: 60–300
- Analog punkt AEP [m³/h]: 3,6–18
- Analogstartpunkt – temperaturövervakning [°C]: -20...60
- Analogstartpunkt – temperaturövervakning [°F]: -4...140
- Analog startpunkt ASP [gph]: 0...3800
- Analog startpunkt ASP [gpm]: 0...63,4
- Analog startpunkt ASP [l/min]: 0...240
- Analogstartpunkt ASP [m³/h]: 0...14,4
- Reaktionsdynamik T05 / T09 - temperaturövervakning [s]: T09 = 3 (Q > 15 l/min) / T09 = 3 (Q > 4 gpm)
- Reaktiv tid – strömövervakning [s]: 0,35; (DAP = 0)
- Antal analoga utgångar: 2
- Antal in- och utgångar: Antal analoga utgångar: 2
- Visning: Visningsenhet: 6 x LED, grön (l/min, m³/h, gpm, gph, °C, °F); funktionsindikator: 1 x LED, gul (10³); mätvärden: alfanumerisk display, 4-siffrig; programmering: alfanumerisk display, 4-ställig
- Visningsområde – temperaturövervakning [°C]: -40...100
- Visningsområde - temperaturövervakning [°F]: -40...212
- Visningsområde [gph]: -5705...5705
- Visningsområde [gpm]: -95,1...95,1
- Visningsområde [l/min]: -360...360
- Visningsområde [m³/h]: -21,6...21,6
- Visningsenhet: l/min; m³/h; gpm; gph; °C; °F.
- Tryckhållfasthet [MPa] 1.6
- Tryckhållfasthet-område [psi]: 232
- Omgivningstemperatur-1 [°C]: -10...60
- Applikation: Tomrörsigenkänning; för industriell användning
- Upplösning [gph]: 5
- Upplösning [gpm]: 0.1
- Upplösning [l/min] 0.5
- Upplösning [m³/h]: 0.02
- Upplösning – temperaturövervakning [°C]: 0.2
- Upplösning – temperaturövervakning [°F]: 0.5
- Utgångssignal: Analog signal
- 5
- Speciell egenskap: Förgyllda kontakter
- Driftspänning [V]: 18...32 DC; (enligt SEL/PEL)
- Dämpning av processvärde DAP - strömningsövervakning [s]: 0...5
- Tryckhållfasthet [bar]: 16
- Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
- Noggrannhet – temperaturövervakning [K]: ± 1 (25 °C; Q > 15 l/min) / ± 1 (77 °F; Q > 4 gpm)
- Noggrannhet (i mätområde) – strömövervakning: ± (0,8 % MW + 0,5 % MEE)
- Totalt antal utgångar 2
- Vikt [g]: 2741.500
- I steg från - temperaturövervakning [°C]: 0.2
- I steg från - temperaturövervakning [°F]: 0.5
- Lagringstemperatur [°C]: -25...80
- Lagringstemperatur [°F]: -13...176
- Max. Belastning [Ω]: 500
- Media: Ledande flytande medier; vatten; vattenbaserade medier
- Mediumtemperatur [°C]: -10...90
- Medeltemperatur [°F]: 14...194
- Mätområde [gph]: 80...4755
- Mätområde [gpm]: 1,3...79,3
- Mätområde [l/min] 5...300
- Mätområde [m³/h]: 0,3...18
- Mätområde - temperaturövervakning [°C]: -20...80
- Mätområde - temperaturövervakning [°F]: -4...176
- Mätdynamik 1:60
- MTTF: 85
- Parametermöjligheter: Displayen kan stängas av; displayenhet; Tomrördetektering
- Processanslutning: Gängad anslutning RC 1 1/2 invändig gänga DN40
- Undertryckning av blekmängd LFC [gph]: < 240
- Undertryckning av blekmängd LFC [gpm]: < 4
- Dämpning av smygvolymen LFC [l/min]: < 15
- Eliminering av smygvolymer LFC [m³/h]: < 0,9
- Stegbredd [gph]: 5
- Stegbredd [gpm]: 0,1
- Stegbredd [l/min]: 0,5
- Stegbredd [m³/h]: 0,02
- Kapslingsklass IP 65; IP 67
- Skyddsklass: III
- Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
- Strömupptagning [mA] < 150
- Temperaturdrift: ± 0,0333 °C/K; ± 0,0599 °F/K.
- Omgivningstemperatur [°F]: 14 - 140
- Polvändningsskydd: Ja
- Material i kontakt med medium: 1.4404 (rostfritt stål/316L); 1.4571 (rostfritt stål / 316Ti); PEEK; FKM
- Repeterbarhet – strömningsövervakning: ± 0,2 % mew
- Typ av produkt
Magnetisk-induktiv flödessensor
- Typ
SM9404
- Driftspänning (min.)
18 V/DC
- Driftspänning max.
32 V/DC
- Driftspänning
18 - 32 V/DC
- Egenskaper
LED-visning
- Anslutningstyp
M12
- Svarstid
0.35 s
- Utgångar
N-Kanal MOSFET (value.1479562)
- Material
Rostfritt stål
- Tätningsmaterial
FKM
- Min. medietemperatur
-10 °C
- Max. medietemperatur
90 °C
- Drifttryck (max.)
16 bar
- Kontakttyp
Analog
- Vikt
2741.500 g
- Min. omgivningstemperatur
-10 °C
- Max. omgivningstemperatur
60 °C
- Innehåll
1 st
- RoHS-godkänd
Ja
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3321879 ifm Electronic Magnetisk-induktiv flödessensor SM9404 SM9404 Driftspänning (intervall): 18 - 32 V/DC 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3321879 ifm Electronic Magnetisk-induktiv flödessensor SM9404 SM9404 Driftspänning (intervall): 18 - 32 V/DC 1 st
Beskrivning
Ifm SM9404 magnetisk flödessensor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
