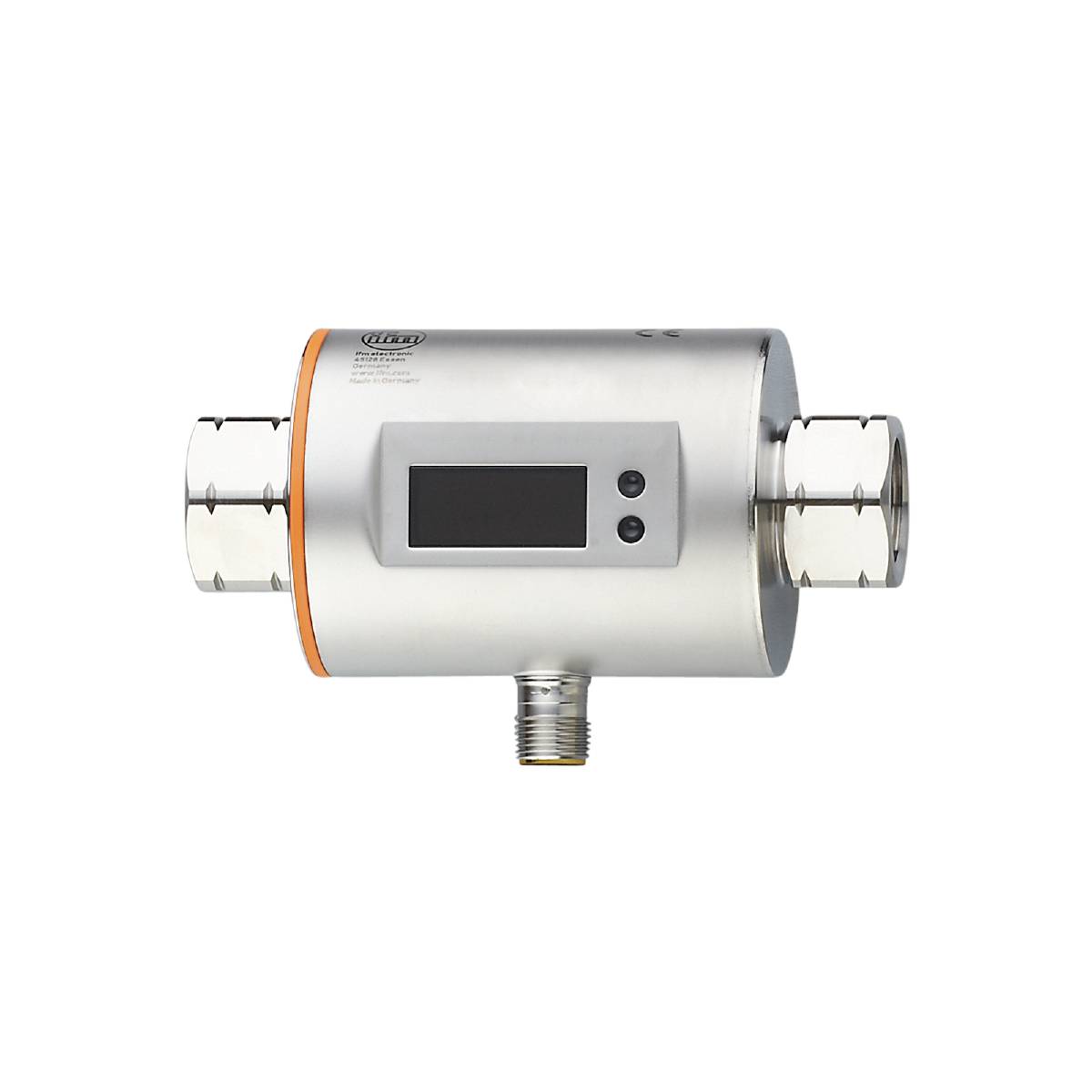

ifm Electronic Magnetisk-induktiv flödessensor SM6404 SM6404 Driftspänning (intervall): 20 - 30 V/DC 1 st
Typ av produkt
Magnetisk-induktiv flödessensor
Driftspänning (min.)
20 V/DC
Driftspänning max.
30 V/DC
Typ
SM6404
Driftspänning
20 - 30 V/DC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (10 990,00 kr / stycken)
10 990,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Ifm SM6404 magnetisk flödessensor
- Exakt mätning av flöde, förbrukning och mediumtemperatur
- Hög noggrannhet, reproducerbarhet och mätdynamik
- Med två exakta analoga utgångar
- 4-siffrig LED-display som är lätt att läsa av
Tekniska specifikationer
- Analog utgång ström [mA]: 4...20; (skalbar)
- Analog punkt – temperaturövervakning [°C]: 0...80
- Analog punkt AEP [gpm]: 1,32–6,6
- Analog punkt AEP [l/min]: 5–25
- Analogstartpunkt – temperaturövervakning [°C]: -20...60
- Analog startpunkt ASP [gpm]: 0...5,28
- Analog startpunkt ASP [l/min]: 0...20
- T05/T09 – temperaturövervakning [s]: T09 = 20 (Q > 1 l/min)
- Reaktiv tid – strömövervakning [s]: 0,15; (DAP = 0, T19)
- Antal analoga utgångar: 2
- Antal in- och utgångar: Antal analoga utgångar: 2
- Visning: Visningsenhet: 6 x LED, grön (l/min, m³/h, gpm, gph, °C, °F); mätvärden: alfanumerisk display, 4-siffrig; programmering: alfanumerisk display, 4-ställig
- Visningsområde [gpm]: -7,92...7,92
- Visningsområde [l/min]: -30...30
- Tryckhållfasthet [MPa] 1.6
- Omgivningstemperatur-1 [°C]: -10...60
- Applikation: För industriell användning
- Upplösning [gpm]: 0.01
- Upplösning [l/min] 0.05
- Upplösning – temperaturövervakning [°C]: 0.2
- Utgångssignal: Analog signal
- 5
- Speciell egenskap: Förgyllda kontakter
- Driftspänning [V]: 20...30 DC; (enligt SEL/PEL)
- Dämpning av processvärde DAP - strömningsövervakning [s]: 0...3
- Tryckhållfasthet [bar]: 16
- Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
- Noggrannhet – temperaturövervakning [K] ± 2,5 (Q > 1 l/min)
- Noggrannhet (i mätområde) – strömövervakning: ± (2 % MW + 0,5 % MEE)
- Totalt antal utgångar 2
- Vikt [g]: 515.000
- I steg från - temperaturövervakning [°C]: 0.2
- Lagringstemperatur [°C]: -25...80
- Max. Belastning [Ω]: 500
- Media: Ledande flytande medier; vatten; vattenbaserade medier
- Mediumtemperatur [°C]: -10...70
- Mätområde [gpm]: 0,03...6,6
- Mätområde [l/min] 0,1...25
- Mätområde - temperaturövervakning [°C]: -20...80
- MTTF: 175
- Processanslutning: Gängad anslutning RC 1/2 invändig gänga DN15
- Stegbredd [gpm]: 0,01
- Stegbredd [l/min]: 0,05
- Kapslingsklass: IP 67
- Skyddsklass: III
- Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
- Strömupptagning [mA]: 120; (24 V)
- Överbelastningsbeständig: Ja
- Polvändningsskydd: Ja
- Material i kontakt med medium: 1.4404 (rostfritt stål/316L); PEEK; FKM
- Repeterbarhet – strömningsövervakning: ± 0,2 % mew
- Typ av produkt
Magnetisk-induktiv flödessensor
- Typ
SM6404
- Driftspänning (min.)
20 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
20 - 30 V/DC
- Egenskaper
LED-visning
- Anslutningstyp
M12
- Svarstid
0.15 s
- Utgångar
Analog ström
- Material
Rostfritt stål
- Tätningsmaterial
FKM
- Nominell diameter
15 mm
- Min. medietemperatur
-10 °C
- Max. medietemperatur
70 °C
- Drifttryck (max.)
16 bar
- Kontakttyp
Analog
- Vikt
515.000 g
- Min. omgivningstemperatur
-10 °C
- Max. omgivningstemperatur
60 °C
- Innehåll
1 st
- RoHS-godkänd
Ja
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3321669 ifm Electronic Magnetisk-induktiv flödessensor SM6404 SM6404 Driftspänning (intervall): 20 - 30 V/DC 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3321669 ifm Electronic Magnetisk-induktiv flödessensor SM6404 SM6404 Driftspänning (intervall): 20 - 30 V/DC 1 st
Beskrivning
Ifm SM6404 magnetisk flödessensor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
