Iduino ME234 N/A Motordrivenheten Passar till: Arduino 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
271 Styck
Antal
Toal (111,20 kr / stycken)
111,20 kr
exkl. moms
30 dagars öppet köp
Höjdpunkter & detaljer

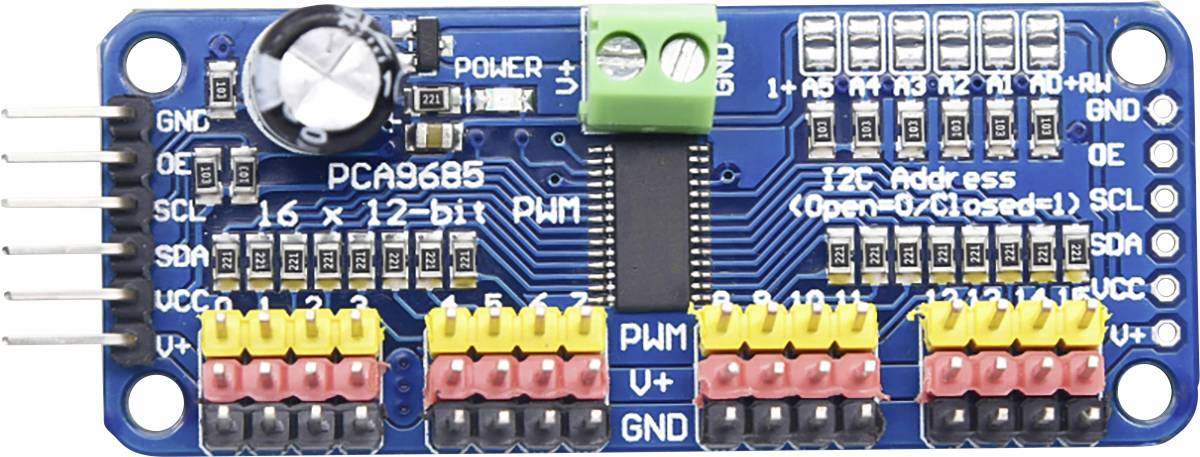

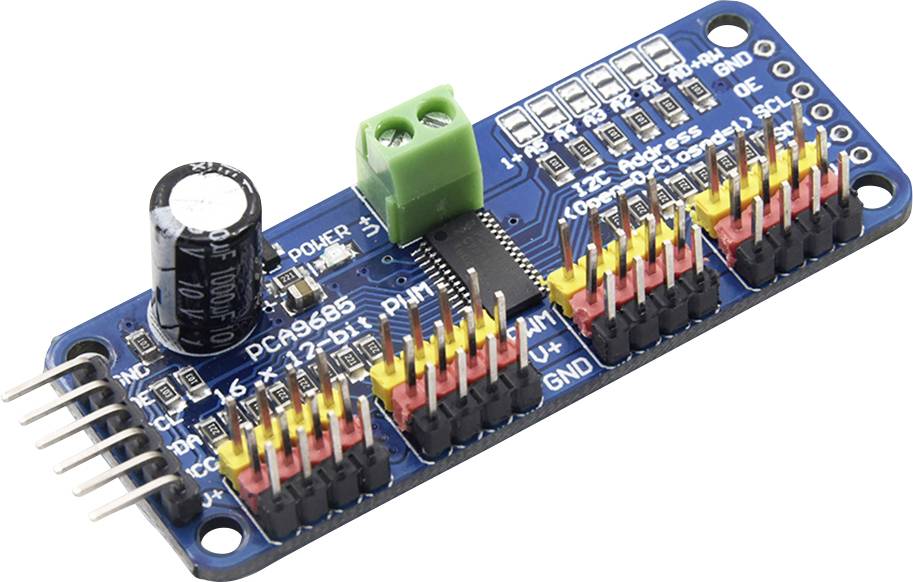

Utvecklingskort
- Detta kort/denna krets använder en I2C-7-bit-adress mellan 0x60-0x80, som kan väljas med byglare
- Kopplingsplint för strömförsörjning
- Polvändningsskydd på klämmblocksingången
- Grön Power-Good -LED
- 3-poliga anslutningar i 4-grupper, så att du kan ansluta 16 servon samtidigt
- "Kedjekompatibel" design
- Ett utrymme för att placera en stor kondensator på V + -ledningen (om du behöver den)
- 220-Ohm-förmotstånd på alla utgångsledningar för att skydda dem och för att göra drivenhets-LED:er trivial
- Skarvbrunn för de 6 adressuttagsstiften
- Med integrerad klocka
Tekniska specifikationer
- Förpackningstyp
Bulk
- Typ av produkt
Motordrivenheten
- Passar till
Arduino
- Gränssnitt
I²C
- Utgångsspänning (max.)
5 V
- Utgångsspänning (min.)
3.3 V
- Lämplig för
Arduino
- Typ av verktyg
Motordrivenheten
- Höjd
15 mm
- Längd
68 mm
- Bredd
25 mm
- Vikt
10.6 g
- Passar till
Arduino
- UKCA
Ej tillämpligt
- Plastfri förpackning
Plastfri förpackning
Dokument & nedladdningar
Datablad
Datablad 2315243 Iduino ME234 N/A Motordrivenheten Passar till: Arduino 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2315243 Iduino ME234 N/A Motordrivenheten Passar till: Arduino 1 st
Beskrivning
Till skillnad från TLC5940-familjen behöver du inte skicka en kontinuerlig signal som binder din mikrokontroller. Den går helt fri!
Den är 5 V-anpassad, was innebär att du styr den från en 3,3 V-mikrokontroller och ändå kan styra upp till 6 V-utgångar säkert (det är bra om du vill styra vita eller blå LED:er med mer än 3,4 framåtspänningar).
6 adressuttagsstift, med vilka du kan ansluta upp till 62 av dem på en enda i2c-buss, totalt 992 utgångar - det är många servon eller LED:er som är une, en inställbar frekvens PWM upp till ca 1,6 kHz. Dessutom finns det en 12-bitars upplösning för varje utgång - för servon innebär det en upplösning på ca 4us med en uppdateringshastighet på 60 Hz. Konfigurerbar Push-Pull- eller Open-Drain-utgång och utgångspins-PIN för snabb avaktivering av alla Utgångar
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Den är 5 V-anpassad, was innebär att du styr den från en 3,3 V-mikrokontroller och ändå kan styra upp till 6 V-utgångar säkert (det är bra om du vill styra vita eller blå LED:er med mer än 3,4 framåtspänningar).
6 adressuttagsstift, med vilka du kan ansluta upp till 62 av dem på en enda i2c-buss, totalt 992 utgångar - det är många servon eller LED:er som är une, en inställbar frekvens PWM upp till ca 1,6 kHz. Dessutom finns det en 12-bitars upplösning för varje utgång - för servon innebär det en upplösning på ca 4us med en uppdateringshastighet på 60 Hz. Konfigurerbar Push-Pull- eller Open-Drain-utgång och utgångspins-PIN för snabb avaktivering av alla Utgångar
