GW Instek MDO-2302AG Digitalt oscilloskop 300 MHz 2 kanaler 200 MSa/s 2000 kpts 14 Bit Spectrum analysator 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (26 072,00 kr / stycken)
26 072,00 kr
exkl. moms
Fri frakt
Höjdpunkter & detaljer

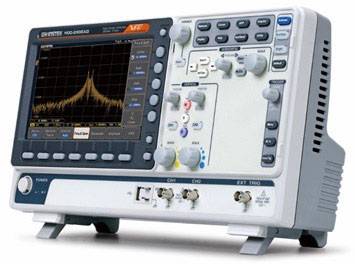

GW Instek MDO-2302AG 300 MHz oscilloskop
- Bandbredd 300 MHz
- 8" (20,3 cm) TFT-display
- Spektrumanalysator
- 2CH 25 MHz AFG
- OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tekniska specifikationer
- Typ av produkt
Digitalt oscilloskop
- Bandbredd
300 MHz
- Samplingsfrekvens / kanal
200 MSa/s
- Upplösning
14 Bit
- Bildskärmsformat
8" (20,3 cm)
- Oscilloskop - specifikationer
Spectrum analysator
- Antal analoga ingångar max.
2
(ej certifierad kalibrering)
- Vertikalavböjning
1 mV~10V/ruta
- Ingångsimpedans
1 MOhm
- Mått.
(L x B x H) 208 x 384 x 127 mm
- Vikt
3 kg
- Display
TFT 800 x 480 pixel
- Bredd
384 mm
- Höjd
127 mm
- Längd
208 mm
- Gränssnitt
LAN
USB-enhet
USB-Host
BNC
- Minnesdjup / kanal
2000 kpts
- Typ
MDO-2302AG
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2189610 GW Instek MDO-2302AG Digitalt oscilloskop 300 MHz 2 kanaler 200 MSa/s 2000 kpts 14 Bit Spectrum analysator 1 st
Beskrivning
Version
- Bandbredd 300 MHz
- 2 kanaler
- Realtid är 2 GSa/s max.
- Per kanal 20 M minnesdjup och VPO-vågform display-teknik
- Waveform-uppdateringshastighet upp till 120 000 wfms/s
- 8" (20,3 cm) WVGA TFT LCD-display
- Maximum 1M FFT erbjuder mätning av mehrfrequenz-domanenauflosung
- High -, låg- och bandpassfilter funktioner
- 29.000 segmenterade minnen och vågform sökfunktioner
- I2C/UART/CAN/LIN seriella randbus-trigger och avkodning funktion
- Dataprotokoll funktion kan, signal ändringar upp till 1000 timmar nachzuverfolgen
- Network Storage Systems;Network Storage Systems funktion
- Mask testfunktion
- MDO-2000AG med ett två-kanals-AWG med 25 MHz
- Gränssnitt
- High speed-USB-anslutning, port
- LAN-anslutning
- Go/NoGo BNC
- Kensington style spärr
- Programvara och drivrutiner
- PC-programvara (OpenWave-Software)
- LabVIEW-drivrutin
- USB-drivrutin
Ingår i leveransen
- Nätkabel
- Passivt prov (one prov via kanal)
- GTL-110 BNC-BNC cable*2 (AG only)
- Certificate of calibration
- CD-ROM (with Quick Start Guide, User Manual, Programming Manual)
- Free Nedladdning: Openwave-programvara
- USB driver
- LabVIEW driver.
