GW Instek 01CR820100GT Högprecisions-mätinstrument digital Datalogger

GW Instek har en ny serie av högfrekvens-LCR-provare ~ 8200 på marknaden, som innehåller fyra modeller och som har en maximal testfrekvens på upp till 30 MHz. Hela serien har en 7 -tums färgdisplay och en hög mätnoggrannhet (0,08 %). Mätresultaten kan, beroende på valt mätläge, visas numeriskt eller grafiskt, så att användaren kan tolka egenskaperna hos provningskapen optimalt. Samtidigt ger en fullständig uppsättning standardgränssnitt som USB-enhet/RS-232C/Handler och GPIB användaren att styra enheten via det mest kända gränssnittet, utan att behöva bekymra sig om extra investeringskostnader för hårdvara.

Dessutom har serien även en USB-minnesfunktion vid drift i grafikläge. De uppmätta kurvor och värden från testobjekt sparas för senare analys. De många funktionerna hos LCR-8200 kan hjälpa användare att utan problem uppfylla testkraven för passiva komponenter inom forskning och utveckling, konstruktion och produktion.

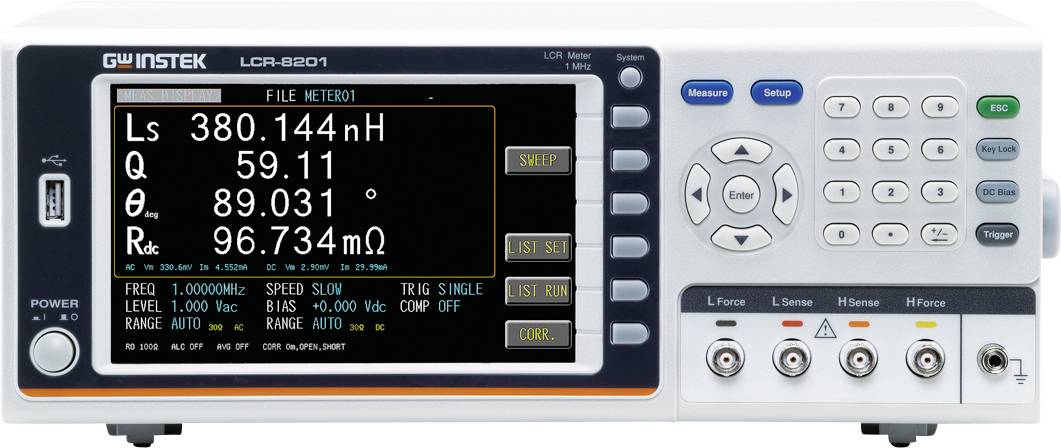

I numeriskt mätläge är den indelat i MEAS-mätning och list-mätning. I mätläget MEAS kan användare välja upp till 4 (minst 1) önskade mätpunkter ur de 17 mätparametrarna. Varje utvalt mätelement kan väljas för jämförelse (godkänd/ej godkänd) eller FÖR IN-funktion för att utföra en bedömning och sortering, så att användaren lätt kan känna igen resultaten av mätningen med hjälp av färg och ljud. I list-läge kan användare ställa in 15 testpunkter och varje testpunkt kan ställa in parametrar oberoende, inklusive frekvens/spänning/bas, och det kan till och med ställas in en oberoende jämförelsefunktion och ett numeriskt visningsläge (värde, differensvärde, procent av differensen). Dessutom finns i list-läget även det automatiska triggerläget. Efter varje verklig mätning befinner sig enheten i standby-trigger-mekanismen. Användaren behöver bara placera nästa DUT och lust-test kan utföras automatiskt, vilket sparar tid genom att upprepade gånger trycka på utlösningsknappen.

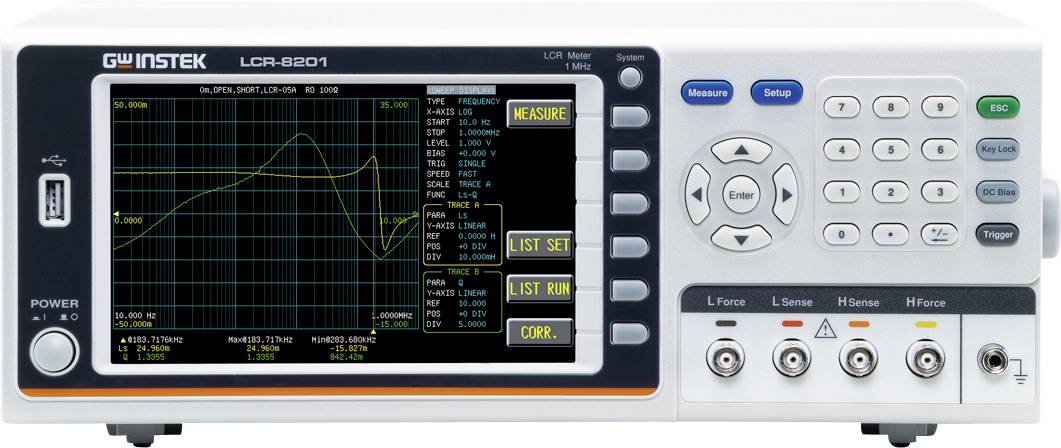

I det grafiska mätläget ger SWEEP-mätningen möjlighet att avkoda två parametrar samtidigt (SPÅR A / SPÅR B). De relativa parametrarna i sweep, inklusive Sweep-källan (frekvens, spänning eller ström), horisontell / vertikal axelleskalering (LINJÄR / LOG), hastighet... och så vidare. Att lägga till en bias, kan ställas in och testas efter användarens faktiska behov. När Sweep är slut kan skalan automatiskt anpassas till den valda Trace, så att hela observationen blir tydligare och lättare att läsa. Dessutom kan den weeperade grafiken (bmp) och värdena (csv) för senare analyser och program lagras på flashenheten.

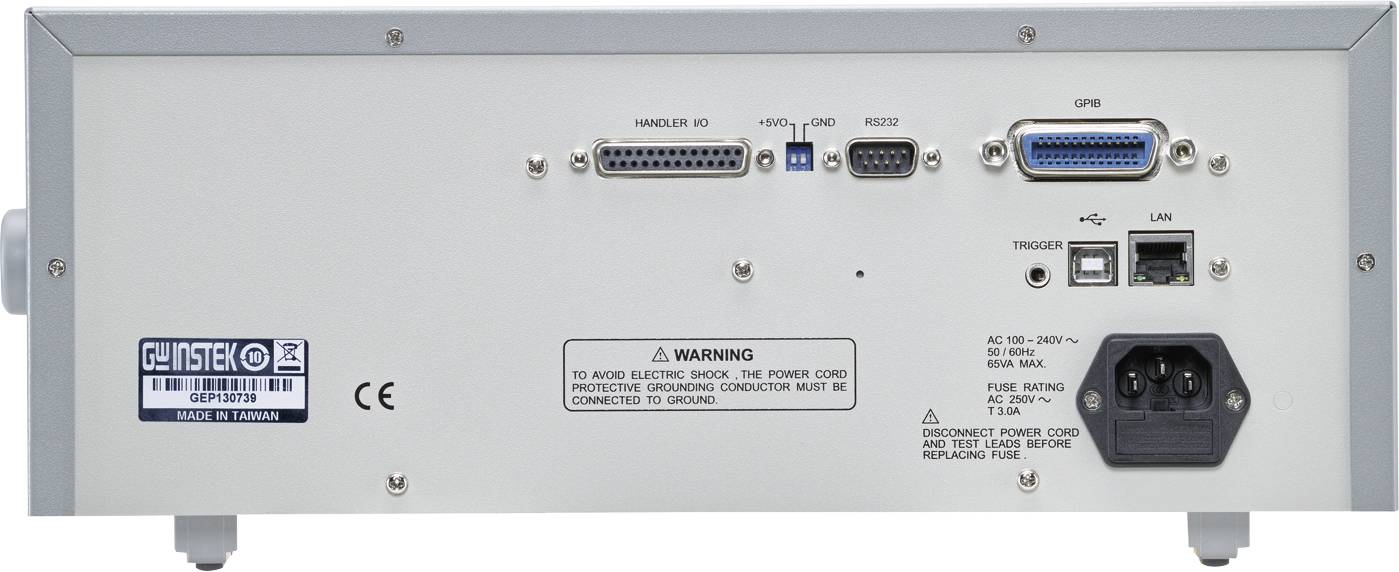

LCR-8200-serien erbjuder de mest omfattande kommunikationsgränssnitten, inklusive USB-enhet, RS-232C, LAN för datoranslutning och till och med GPIB, som är alla standardkommunikationsgränssnitt. Användaren kan utan extra kostnad välja beroende på användningsvanor och komfort i systemarkitekturen. Dessutom har LCR-8200-serien även ett handkontrollgränssnitt för integrering av SPS eller sorterare.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
