Name: Glasfiberkontrollenhet PCE-OFT 10 PCE Instruments Nätverk
Brand: PCE Instruments
SKU: 3841680
Availability: InStock

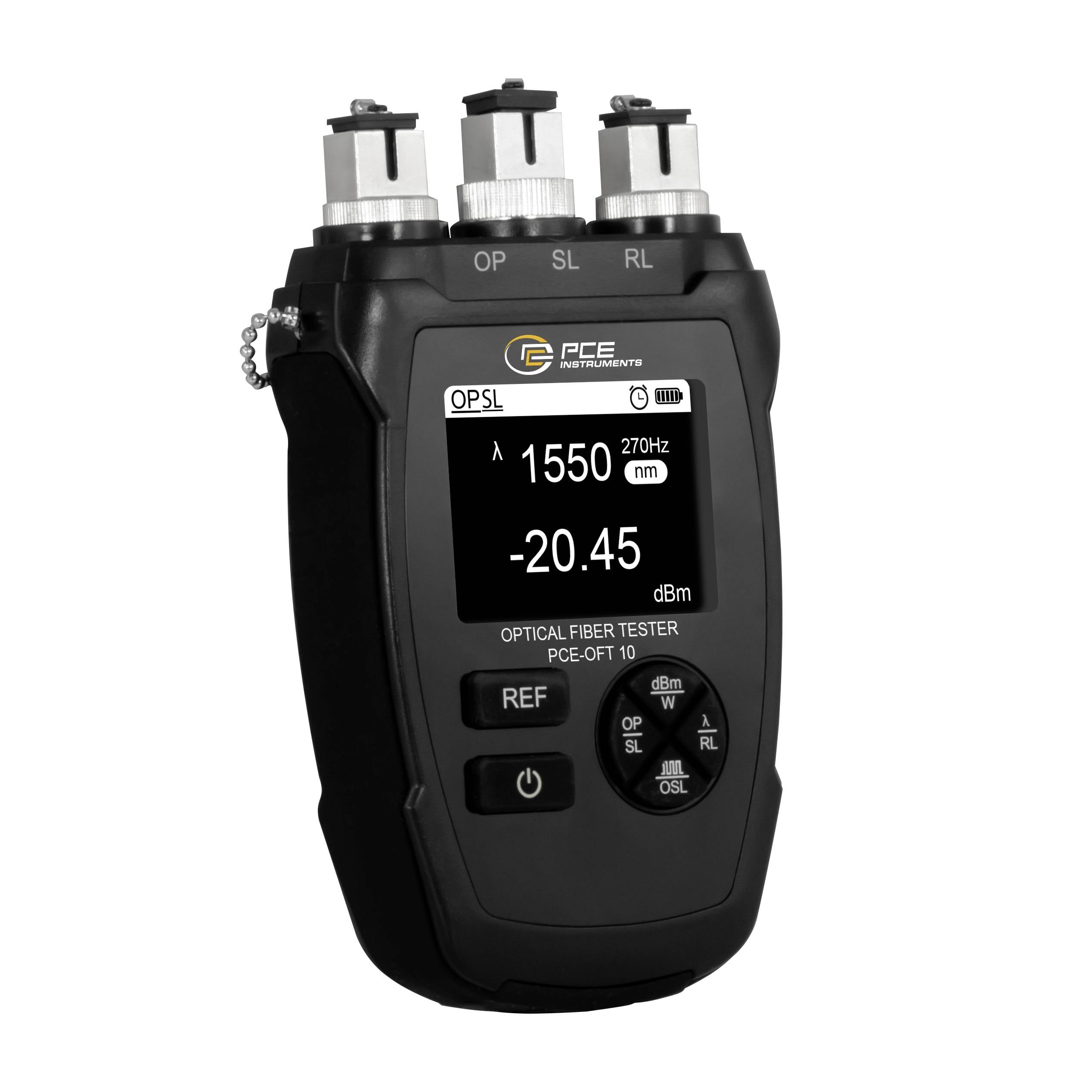

Bärbar PCE optisk fibertestare som visar 1550 nm våglängd och -20.45 dBm mätning på sin display.

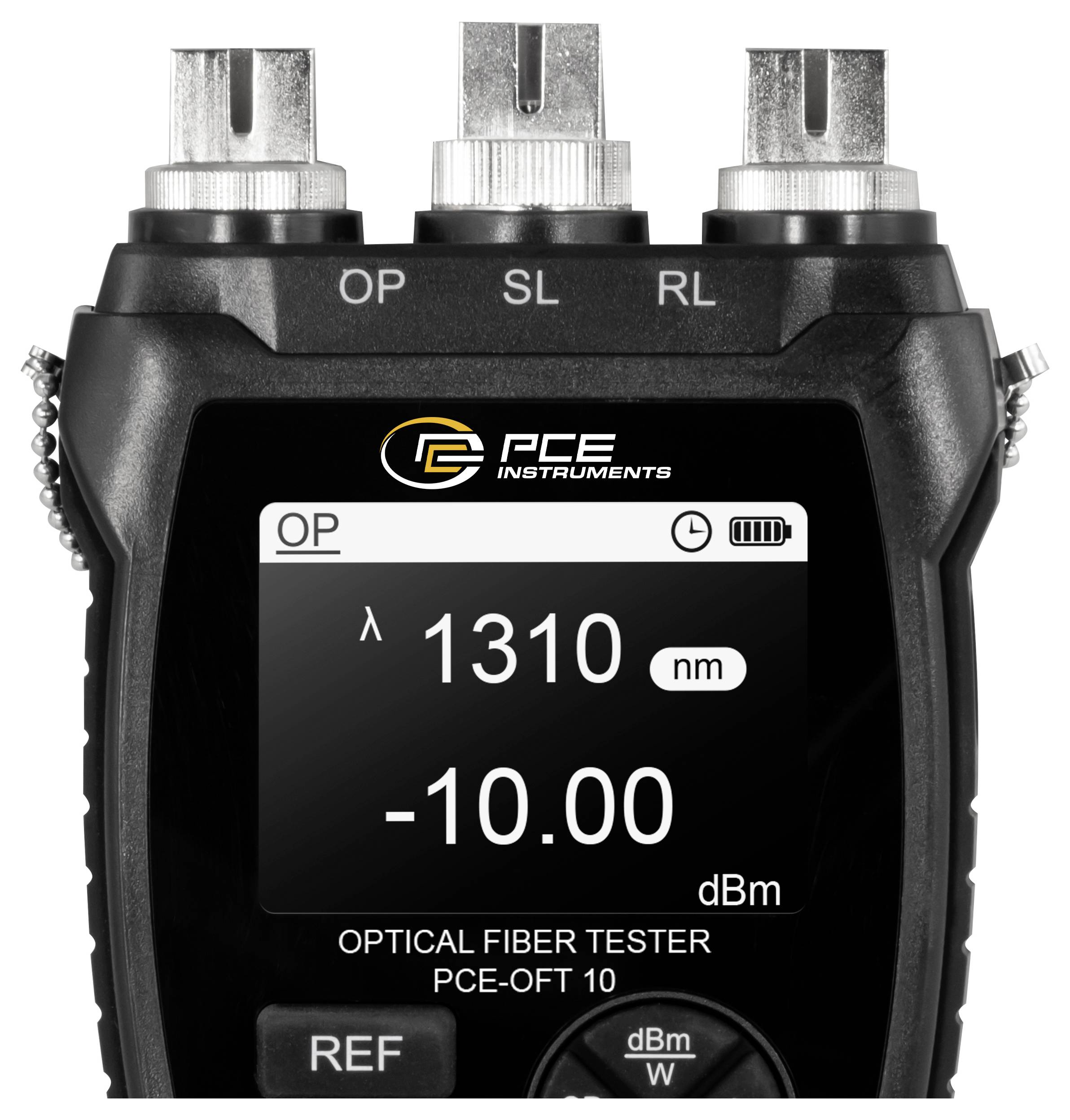

Handhållen optisk fibertestare som visar våglängd 1310 nm och optisk effekt -10,00 dBm på skärmen.

Närbild av en svart nätverksswitch med tre Ethernet-portar på vit bakgrund, med märkta portar för LAN-anslutningar.

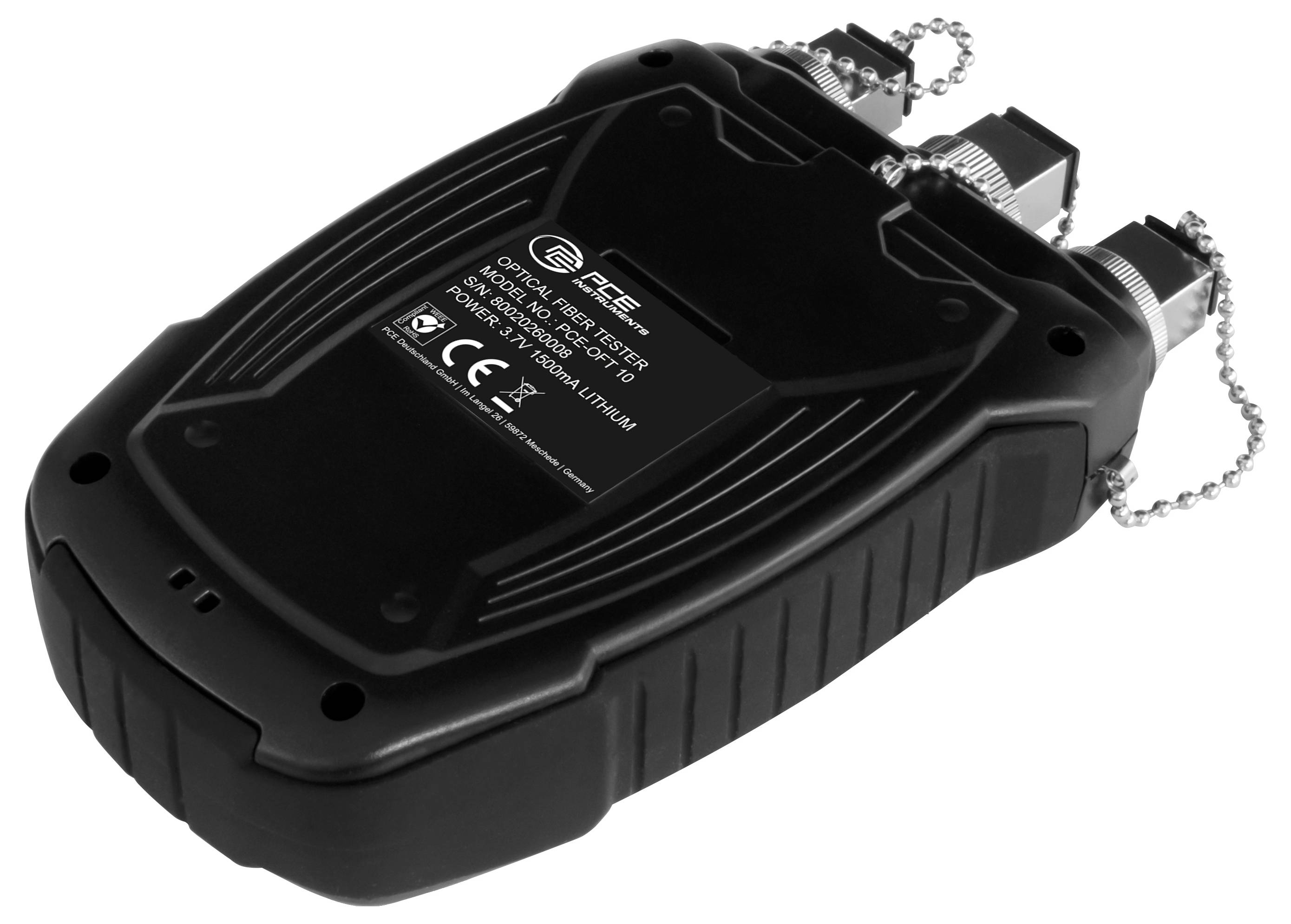

Svart bärbar elektronisk testare med kedjehäftade kontakter och etikett, visad på vit bakgrund.

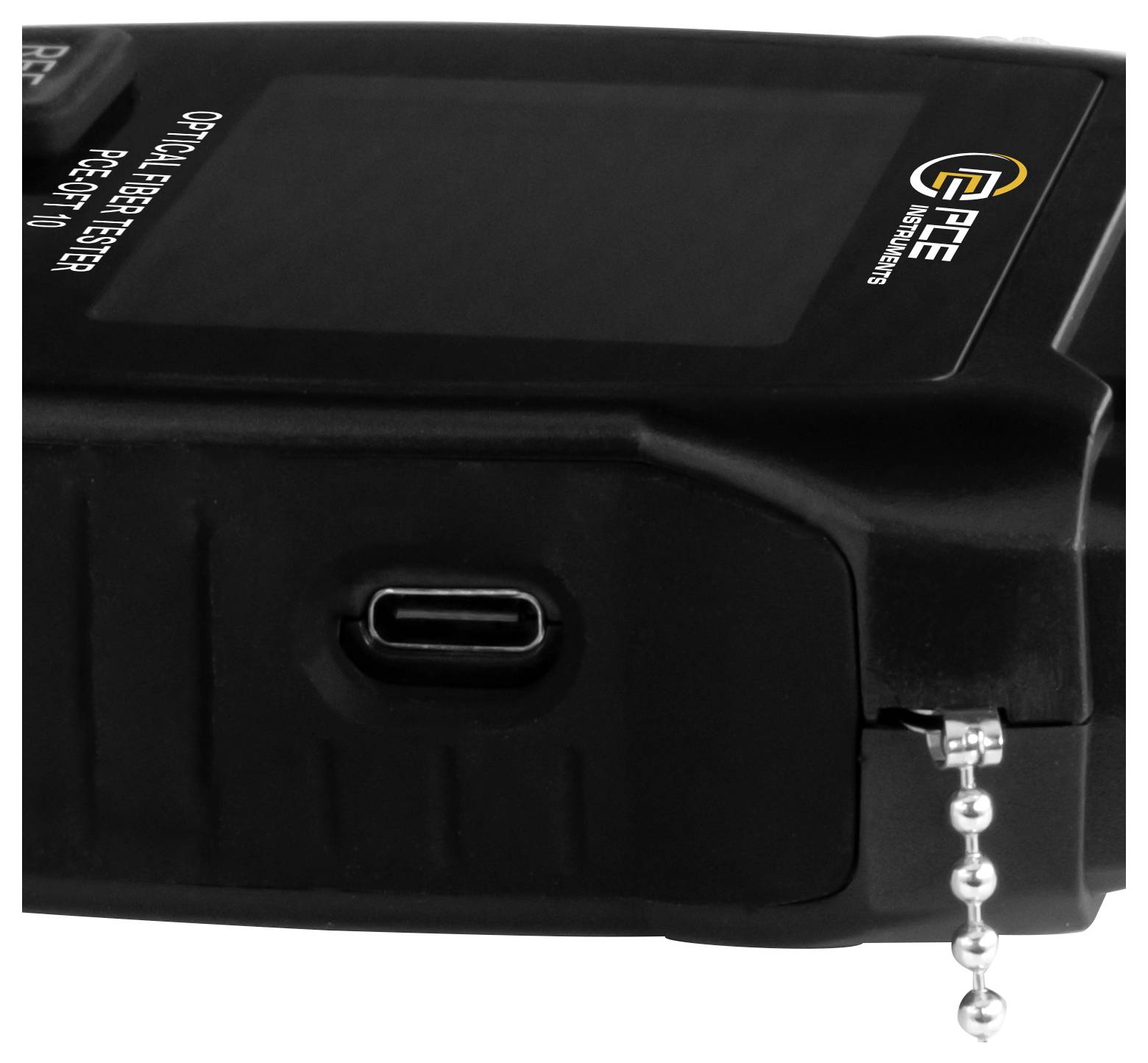

Närbild av en svart EPE Electronics-enhet med en USB-C-port och en dragkedja på frontpanelen.

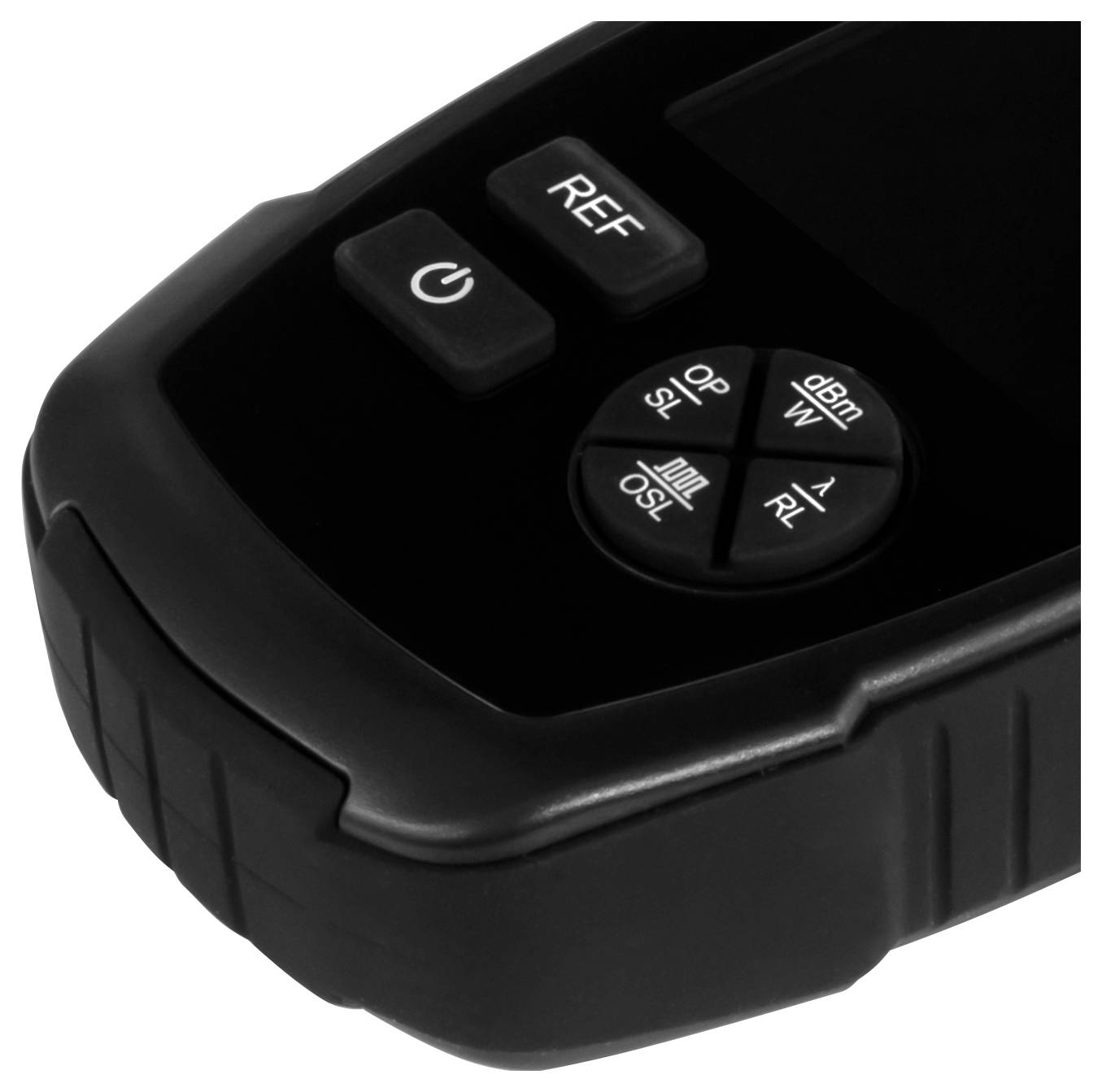

Närbilden av en svart handhållen enhet med en strömbrytare, en "REF"-knapp och en fyrvägskontrollplatta märkt för inställningar eller lägen.

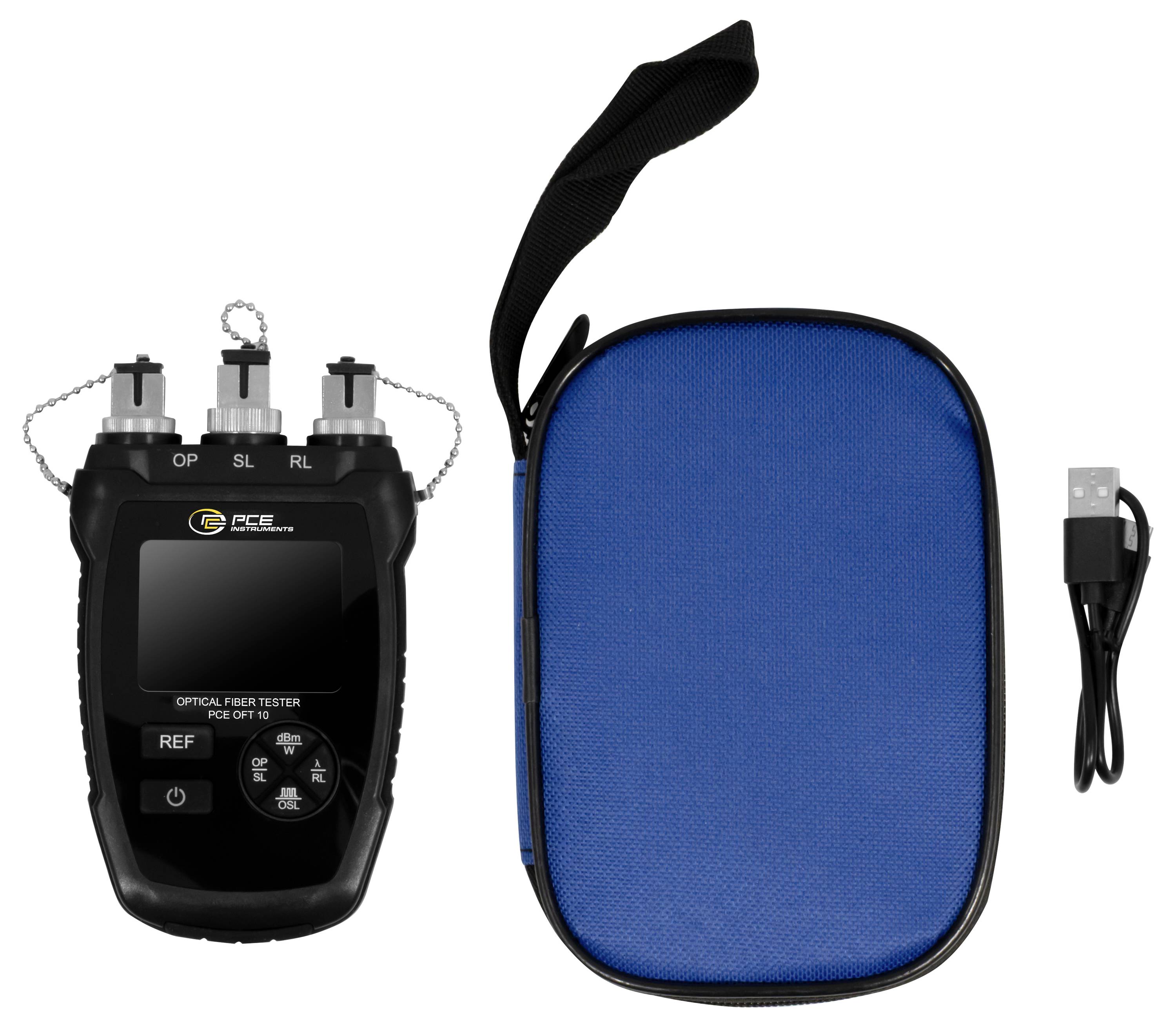

Handhållen optisk fibertestare med försedda portar, blå präglad bärväska och USB-kabel på vit bakgrund.

1/7

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 2 nov.

2 Styck

Antal

Styck

Toal (1 190,00 kr / stycken)

1 190,00 kr

inkl. moms

Fri frakt

Endast 2 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

PCE Instruments LWL-testare PCE-OFTA 10 |mätområde -70... +10 |upplösning 0,01 dBm |enheter dBm, Hz, NW

Optisk effektmätare (OP): 850 ... 1650 nm
Röd ljuskälla RL (VFL): 650 nm
Optisk ljuskälla (Light Source) 1310, 1550 nm
Laddningsgränssnitt: USB-typ-C.
Kompatibel kontakt: FC-, SC- och ST
REF.-funktion för relativ effekt och införningsförlust
Kombinerad OPM- och ljuskällefunktion
Indikator för låg batterinivå

Tekniska specifikationer

effekt
Mätområde: -70 ... +10 dBm
Upplösning 0,01 dBm
Allmänna tekniska uppgifter
Enhet(er) dBm, Hz, NW
Display typ LC-färgdisplay
Skärmstorlek 2,3 tum
Gränssnitt USB-C.
Automatisk avstängning efter 30 min.
Menyspråk engelska (US), engelska (GB)
Skyddsklass (enhet) IP20
SPÄNNINGSFÖRSÖRJNING 5 VDC (USB-C)
Batteri/batteri 1 x 3,7 V 102550, litiumjonbatteri
Kapacitet 1500 mAh
Prestanda: 5,55 Wh
Driftsförhållanden: -20 50 °C, 0 ... 90 % r. F.
Lagringsförhållanden -20 50 °C, 0 ... 90 % r. F.
Mått ( L x B x H) 145 x 90 x 30 mm
Vikt: 200 g

Typ av produkt: Glasfiberkontrollenhet

Funktion: Ledningsspårning
Avbrott (value.1376495)
Identifikation
Förbindelse (value.1376494)

Visning: LCD

Optisk indikering: Ja

Mått.: (L x B x H) 145 x 90 x 30 mm

: (ej certifierad kalibrering)

Vikt: 200 g

Område: Nätverk

Bredd: 90 mm

Höjd: 30 mm

Längd: 145 mm

Typ: PCE-OFT 10

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 3841680 Glasfiberkontrollenhet PCE-OFT 10 PCE Instruments Nätverk

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3841680 Glasfiberkontrollenhet PCE-OFT 10 PCE Instruments Nätverk

Beskrivning

LWL-testaren förenar optisk effektmätare (OPM), optisk ljuskälla och röd ljuskälla (VFL) i ett kompakt instrument för kontroll av glasfiberanslutningar. Som mångsidig glasfiberprovare möjliggör den mätning av optisk effekt, bestämning av ljusdämpning samt snabb lokalisering av fel och fiberbrott i fiberoptiska kablar. Ljusledar-provaren lämpar sig för installation, underhåll och felsökning på fiberoptiska nät.

Den inbyggda optiska effektmätare (OPM) stöder våglängder från 850 till 1650 nm (850, 980, 1270, 1300, 1310, 1490, 1550, 1577, 1625 och 1650 nm) och täcker ett mätområde från -70 till +10 dBm. Ett referensvärde kan lagras via REF-funktionen för att på ett tillförlitligt sätt fastställa relativ prestanda och införingsförlust.

Den optiska ljuskällan (Light Source) arbetar med 1310 och 1550 nm och är ideal för dämpningsmätningar av singlemode-glasfiber. Tack vare den kombinerade OPM- och ljuskällefunktionen kan mätningar utföras mycket bekvämt med den LWL-provaren. Dessutom finns modulationsfrekvenser på 270, 1000 och 2000 Hz.

För snabb felsökning har LWL-testaren en inbyggd röd ljuskälla (RL/VFL) med en våglängd på 650 nm. Fast sken eller blinkande drift gör att trasiga fibrer, brytpunkter och felaktiga kontakter syns längs glasfiberkabeln.

Anslutningarna från fiberoptiska provare för OPM, ljuskälla och VFL är kompatibla med FC-, SC- och ST-kontakter och är skyddade mot smuts tack vare skyddslock. Det inbyggda batteriet laddas bekvämt via ett USB-typ-C-laddningsgränssnitt. En batteriindikator och den tillkopplingsbara automatiska avstängningen efter 30 minuter utan användning ger en effektiv drift.

Glasfiberprovaren är ideal för service- och underhållsarbeten på FTTH-, telekommunikations- och datanät samt för användning av nätverkstekniker, elinstallatörer och servicetekniker.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
