Finder 50.12.9.024.1000 Kretskort-relä 24 V/DC 8 A 2 switch 1 st

En genomskinlig reläfunktion med elektriska anslutningar och kopparspole. Påskrift: Modellnummer, spänning 'AC 230V', 'Tillverkad i EU'.

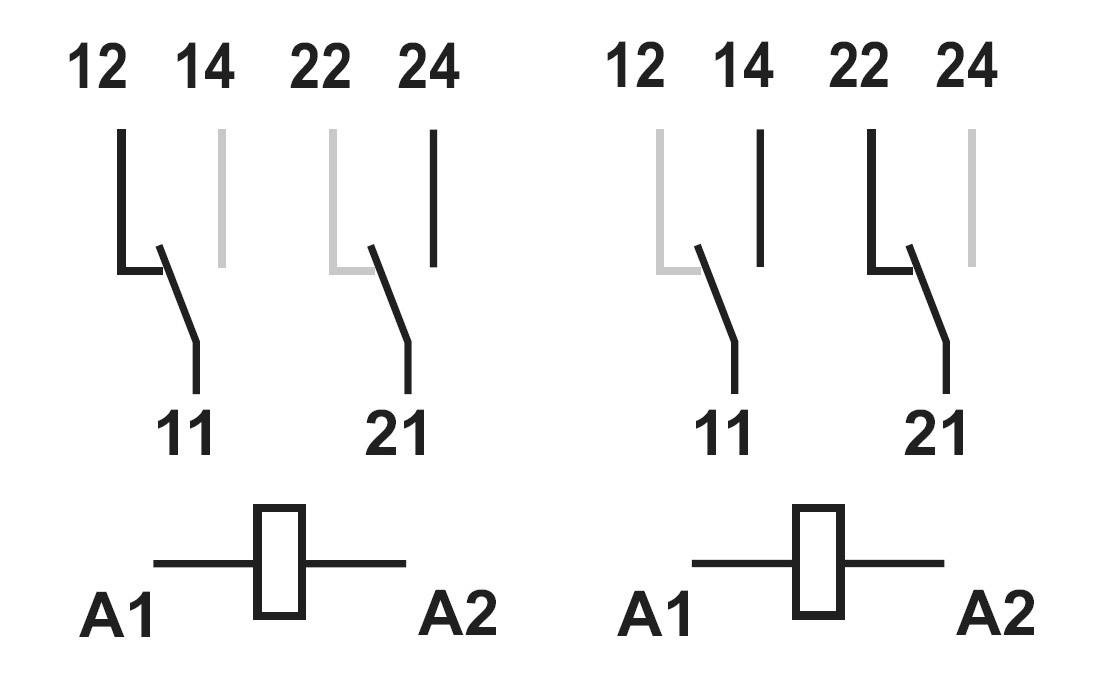

Ett kopplingsschema visar två identiska kretsar, var och en med två omkopplare (12/14, 22/24) och kontakter (11/21) i ordningsföljd.

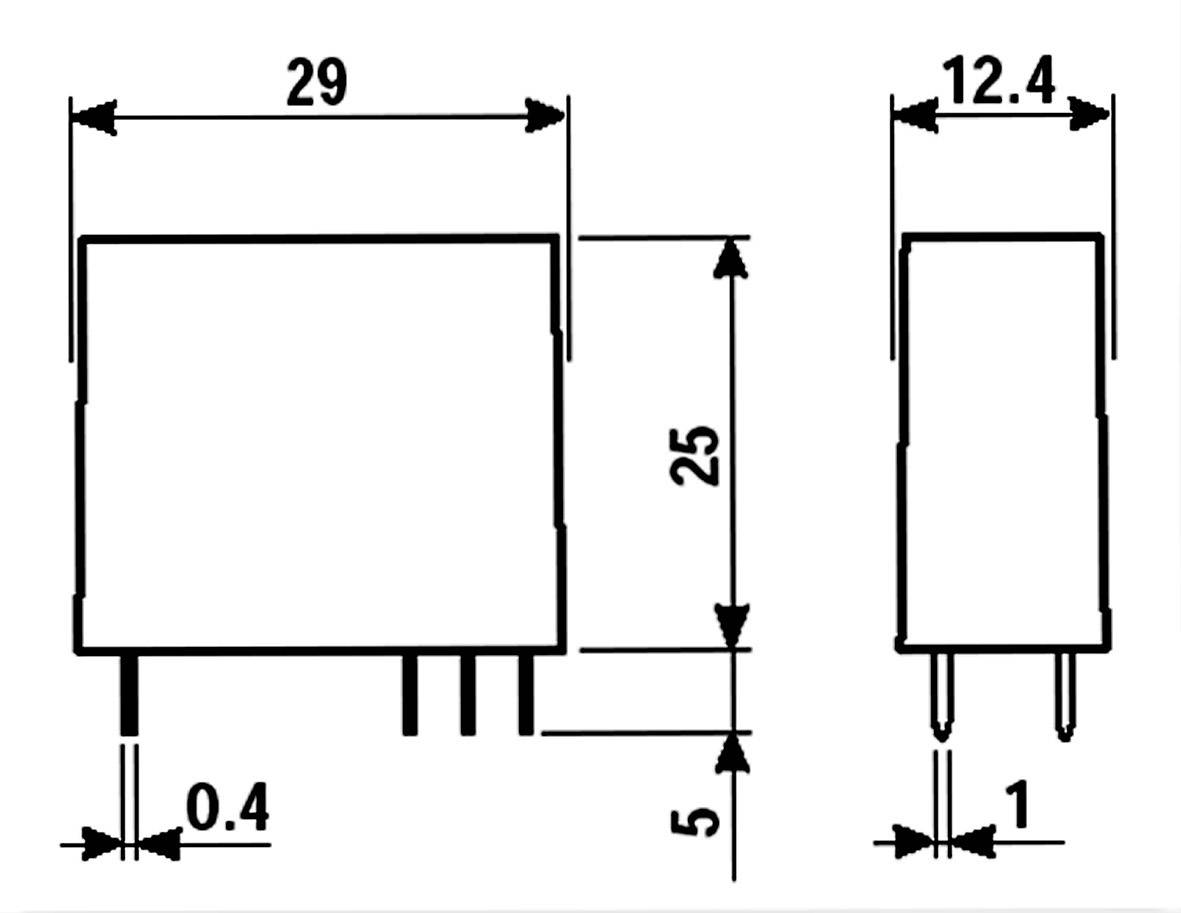

Elektronisk komponent med mått: bredd 29 mm, höjd 25 mm, djup 12,4 mm. Anslutningsstift på undersidan.

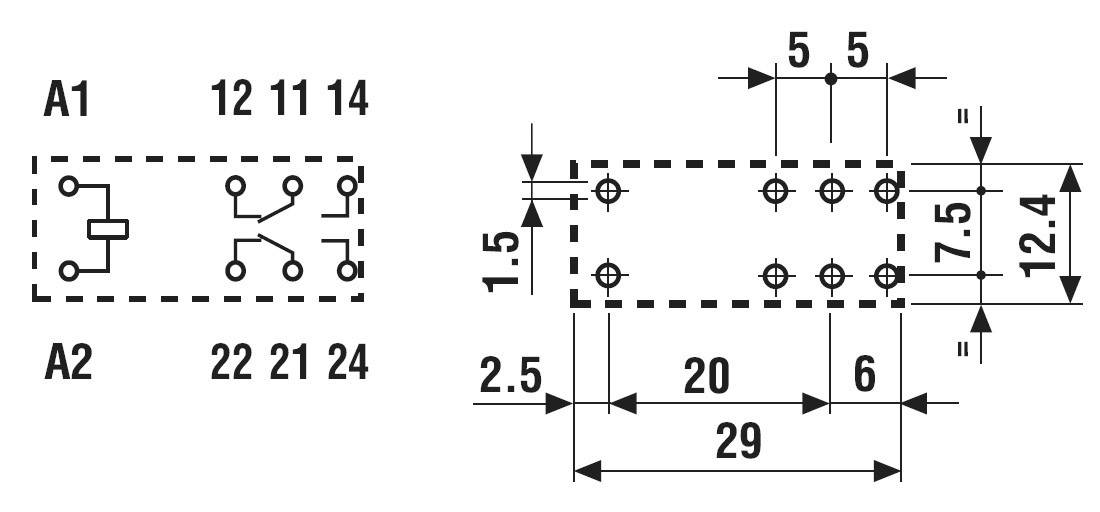

Diagram över en elektrisk kontakt med kontaktplaceringar och mått i millimeter. Kontakterna är märkta som A1, A2, 12, 14, 22, 24.

1/4

Typ av produkt

Kretskort-relä

Nominell spänning spole

24 V/DC

Kontrolläge

monostabil, 1 spole

Kontakttyp

2 switch

Växelspänning (max.)

400 V/AC

Datablad (PDF)

Leverans tor. 24 sep.

184 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (127,20 kr / stycken)

127,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Säkerhets-print-relä 8 A, serie 50

Tekniska specifikationer

Typ av produkt: Kretskort-relä

Typ: 50.12.9.024.1000

Nominell spänning spole: 24 V/DC

Driftspänning (min.): 18 V/DC

Utlösningsspänning (max.): 28.8 V/DC

Kontrolläge: monostabil, 1 spole

Motstånd (spole): 750 Ω

Kontakttyp: 2 switch

Kontaktmaterial: AgNi

Växelspänning (max.): 400 V/AC

Växelström (max): 8 A

Max. bryteffekt: 2000 VA

Luft/krypsträcka (spole/kontakter): 8 mm

Anslutning: Lödpin

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Vikt: 1034.00

Längd: 29 mm

Bredd: 12.4 mm

Höjd: 25 mm

Mått.: (L x B x H) 29 x 12.4 x 25 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: 8 A

: 12.4

: 25 mm

: 29 mm

: 15 A

: FALSE

: Polarity free

: Mono stable

: TRUE

: Single contact

: FALSE

: PCB connection

: 24-24 V

: DC

: FALSE

: 18-28.8 V

: DC

: 0

: 0

: 2

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 503186 Finder 50.12.9.024.1000 Kretskort-relä 24 V/DC 8 A 2 switch 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 503186 Finder 50.12.9.024.1000 Kretskort-relä 24 V/DC 8 A 2 switch 1 st

Beskrivning

Kretskortsreläer med förda kontakter enligt EN 50205: 2002 typ B med 2 omkopplingskontakter (enligt EN50205:2002 får förda kontakter endast på en öppnare och en slutare 11-12 och 21-24 eller 21-22 och 11-14 användas!). Separat placering av intilliggande kontakter. Spolar för DC" för säker separering mellan spole och kontaktsats enligt VDE 0106, EN 50178, EN 50178, EN 60204 och EN 60335.

Tips

Hjälpsystem behövs om kontakterna (i en kontaktsats) mekaniskt är så förbundna att öppnare och slutare inte kan vara stängda samtidigt. Så säkerställs det att det alltid är minst 0,5 mm kontaktavstånd hela livslängden, även vid för skadade status. Kontaktmaterial-utval: AgNi - vid ohmisk eller lätt induktiv last. AgNiAu (hårtförgylld) - vid kontaktström< 20 mA. AgSnO2 (silvertennoxid) - för ingångsström till 100 A (5
