FESTO CPVSC1-M1HT-D-H-Q3C 548055 Magnetventil 2/2 stängd monostabil 1 st

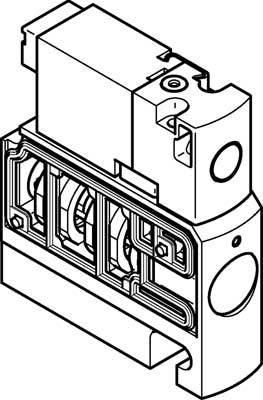

Teknisk skiss av en komponent, troligen en ventil eller ett modul, med detaljerade linjer och strukturer.

Datablad (PDF)

Okänd leveranstid

Antal

Styck

Toal (1 192,00 kr / stycken)

1 192,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Moduluppbyggd ventilö

Tekniska specifikationer

Elektrisk anslutning: kontakt, 2-polig

Typ av produkt: Magnetventil

Funktion: 2/2 stängd monostabil

Driftmedium: Tryckluft enligt ISO 8573-1:2010 [7:4:4]

Medietemperatur, intervall: -5 till 50 °C

Tillverkarnr.: 548055

Utförande: Normal nominell flöde: 150 l/min

Anslutningstyp: Samlingsanslutning
QS-3

Drifttryck (max.): 7 bar

Driftstryck (min.): -0.9 bar

Tätningsmaterial: NBR

Kapslingsmaterial: Pressgjuten aluminium

Vikt: 30.5 g

Max. medietemperatur: 50 °C

Min. medietemperatur: -5 °C

: IP40

Styrtryck (max.): 7 bar

Styrtryck (min.): 3 bar

Max. omgivningstemperatur: 50 °C

Min. omgivningstemperatur: -5 °C

Dokument & nedladdningar

Datablad

Datablad 1942078 FESTO CPVSC1-M1HT-D-H-Q3C 548055 Magnetventil 2/2 stängd monostabil 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1942078 FESTO CPVSC1-M1HT-D-H-Q3C 548055 Magnetventil 2/2 stängd monostabil 1 st

Information

Information 1942078 FESTO CPVSC1-M1HT-D-H-Q3C 548055 Magnetventil 2/2 stängd monostabil 1 st

Beskrivning

Konsekvent genomtänkt:
Fast raster ventilterminal CPV Smart Cubic
Den CPV-SC hittar med en höjd på endast 40 mm och en bredd på 40 mm och med 2 till 16 ventil platser plats var som helst. Montering även med din-skena.

Konsekvent flexibel
För ännu mer flexibilitet är CPV Smart Cubic med en'mängd valbara ventil funktioner: 5/2-vägs monostabilt, 5/2-vägs bistabil, 3/2-vägs. stängd eller öppen och 2/2-vägs. stängd.

Konsekvent genomtänkt
Mångfald par excellence, t.ex. för pneumatiska eller elektriska anslutningar. Den praktiska sy pneumatiska utgångar på fram- övertygar precis som de enkla elektriska anslutningsmöjligheter från separata anslutning, d-sub-kontakt, flatkabel till Profibus DP och DeviceNet. Sist men inte minst de multifunktionella etiketter hållare för en permanent text och för att täcka handen hjälp manövrering.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
