FESTO CPVSC1-M1HT-D-H-M5C 548050 Magnetventil 2/2 stängd monostabil 1 st

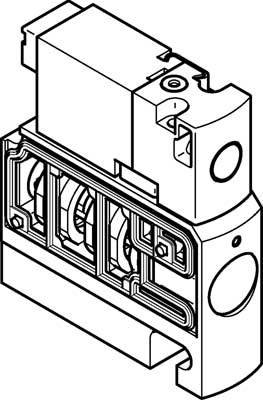

Teknisk ritning av en mångskiktad elektronisk komponent med komplexa strukturer och anslutningar.

Datablad (PDF)

Leverans ons. 30 sep.

Antal

Styck

Toal (1 192,00 kr / stycken)

1 192,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Moduluppbyggd ventilö

Tekniska specifikationer

Elektrisk anslutning: kontakt, 2-polig

Typ av produkt: Magnetventil

Funktion: 2/2 stängd monostabil

Driftmedium: Tryckluft enligt ISO 8573-1:2010 [7:4:4]

Medietemperatur, intervall: -5 till 50 °C

Tillverkarnr.: 548050

Utförande: Normal nominell flöde: 150 l/min

Anslutningstyp: Samlingsanslutning
M5

Drifttryck (max.): 7 bar

Driftstryck (min.): -0.9 bar

Tätningsmaterial: NBR

Kapslingsmaterial: Pressgjuten aluminium

Vikt: 30.5 g

Max. medietemperatur: 50 °C

Min. medietemperatur: -5 °C

: IP40

Styrtryck (max.): 7 bar

Styrtryck (min.): 3 bar

Max. omgivningstemperatur: 50 °C

Min. omgivningstemperatur: -5 °C

Dokument & nedladdningar

Datablad

Datablad 1942073 FESTO CPVSC1-M1HT-D-H-M5C 548050 Magnetventil 2/2 stängd monostabil 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1942073 FESTO CPVSC1-M1HT-D-H-M5C 548050 Magnetventil 2/2 stängd monostabil 1 st

Information

Information 1942073 FESTO CPVSC1-M1HT-D-H-M5C 548050 Magnetventil 2/2 stängd monostabil 1 st

Beskrivning

Konsekvent genomtänkt:
Fast raster ventilterminal CPV Smart Cubic
Den CPV-SC hittar med en höjd på endast 40 mm och en bredd på 40 mm och med 2 till 16 ventil platser plats var som helst. Montering även med din-skena.

Konsekvent flexibel
För ännu mer flexibilitet är CPV Smart Cubic med en'mängd valbara ventil funktioner: 5/2-vägs monostabilt, 5/2-vägs bistabil, 3/2-vägs. stängd eller öppen och 2/2-vägs. stängd.

Konsekvent genomtänkt
Mångfald par excellence, t.ex. för pneumatiska eller elektriska anslutningar. Den praktiska sy pneumatiska utgångar på fram- övertygar precis som de enkla elektriska anslutningsmöjligheter från separata anslutning, d-sub-kontakt, flatkabel till Profibus DP och DeviceNet. Sist men inte minst de multifunktionella etiketter hållare för en permanent text och för att täcka handen hjälp manövrering.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
