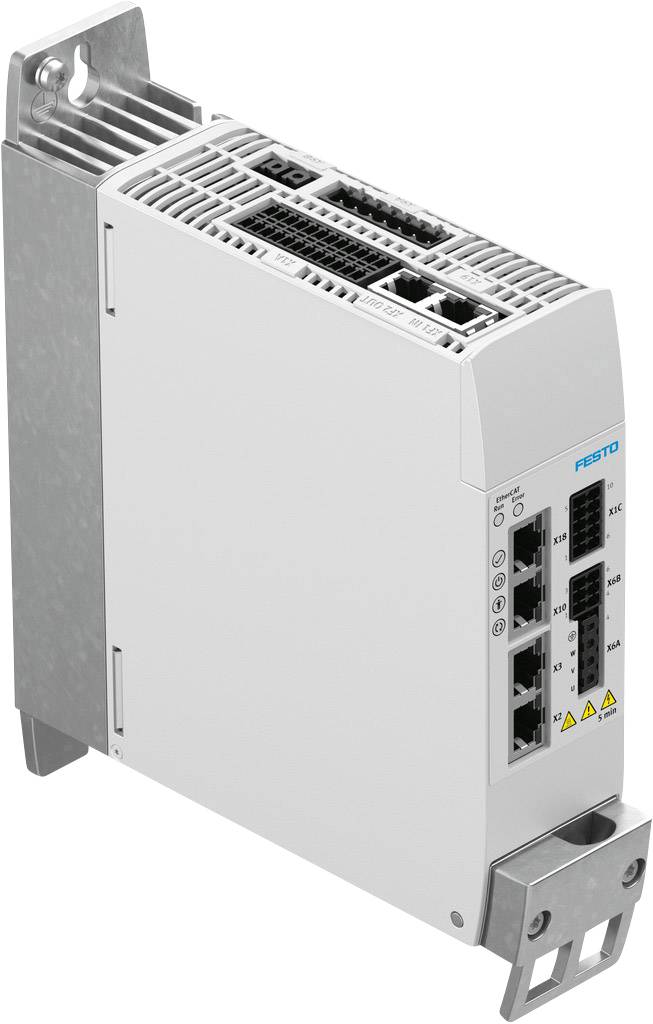

FESTO CMMT-AS-C2-3A-MP-S1 8143163 Servomotorstyrenhet 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Toal (13 190,00 kr / stycken)
13 190,00 kr
inkl. moms
Fri frakt
Endast tillgängligt för företagskunder
30 dagars öppet köpHöjdpunkter & detaljer
FESTO N/A CMMT-AS-C2-3A-MP-S1;8143163( )
- En av de mest kompakta servoutdrivreglagen på marknadenExakt kraft-, hastighets- och positionsregleringAutotuning stöder enkel start och optimerar regleringen av rototiva och linjära rörelser automatiskt
- OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tekniska specifikationer
- Montering: Monteringsplatta, fastskruvadMontering: Fri konvektion, lodrätProduktvikt: 1300 gVisning: Lysdiod grön/gul/rödKontroller: Tillval: Styrenhet CDSBMotsvarar norm EN 61800-3, en 61800-5-1, en 61800-5-2, en ISO 13849-1Baserat på normen EN 50581, en 60204-1, en 61508-1, en 61508-2, en 61508-3, EN 61508-4, EN 61508-5, EN 61508-6, EN 61508-7, EN 61800-2, EN 62061Godkänd enligt RCM Mark, TÜV, c UL us - Listed (OL)KC-TECKEN: KC-EMCCE-märkning (se försäkran om överensstämmelse): Enligt EU-EMC-direktivet, EU-maskindirektivet, EU-RoHS-direktivetUKCA-märken (se försäkran om överensstämmelse): Enligt UK EMC-krav, enligt UK-krav för maskiner, RoHS-krav enligt UK-direktivetCertifikat utfärdat av TÜV Rheinland 01/205/5640.00/18, TÜV Rheinland UK Ltd 01/205U/5640.00/22, UL E331130Lagringstemperatur: -25 °C ... 55 °COmgivningstemperatur: 0 °C ... 50 °CAnmärkning om omgivningstemperatur: Över omgivningstemperaturen på 40 °C ska följas med en minskning av effekten på 3 %/°C.UL-omgivningstemperatur 0 °C... 40 °CRelativ luftfuktighet 5 - 90 %, icke-kondenserandeMax. Uppställningshöjd 2000 m.Anmärkning om max. Uppställningshöjd: Från 1000 m effektminskning med 1%/100 m.Kapslingsklass: IP20Kapslingsklass IÖverspänningskategori: IIIFöroreningsgrad: 2Stötspänningsmotståndskraft: 6 kVHöljets material: RoHS-godkändLABS-konformitet: VDMA24364-zon III.Fas nominell driftspänning: 1-fasNominell driftspänning AC 230 V.Tillåtna spänningsvariationer: -20 % / +15 %Ingångsspänningsområde AC: 100 V... 230 VNätfrekvens: 48 Hz 62 HzNominell ström lastförsörjning 2.8 A.Toppström lastförsörjning 8.4 A.Aktiv PFC: nejInbyggt nätfilterSystemspänning enligt en 61800-5-1:300 V.Max. Nätets kortslutningsskydd: 100 kANÄTVERKSTYPER: TT, TN, ITNominell spänning lastförsörjning DC 320 V.Tillåten Området lastförsörjning: -20 % / +15 %Max. DC-likspänning 395 V.Bromsmotstånd, integrerat 100 ohmBromseffekt: 1.6 kVAImpulsenergie bromsmotstånd 230 WSNominell effekt bromsmotstånd (IEC) 23 W.Bromsmotstånd, extern: 100 ohm... 160 ohmMax. Kontinuerlig effekt hos det externa bromsmotståndet (IEC) 180 W.Nominell spänning logikförsörjning DC 24 V.Tillåtet område för logisk spänning: ± 20 %Strömförbrukning logikförsörjning utan parkeringsbroms 0.5 A.Strömförbrukning logikförsörjning med parkeringsbroms 1.5 A.Max. Strömförbrukning logikförsörjning med parkeringsbroms och EA: 2.3 A.Utgångsspänningsområde AC: 3x (0 - Input) V.Nominell ström per fas, effektivt 2 A.Toppström per fas, effektivt 6 A.Max. Spetslängd 2 s.Nominell effekt Controller - 350 VAToppeffekt 1000 VAUtgångsfrekvens: 0 Hz... 599 HzMax. Längd motorledning utan ext. Nätfilter 25 m.Max. Utgångsström fästbroms 1 A.Max. Spänningsfall från logikmatning till bromsutgång 0.8 V.Antal ingångar för motortemperaturgivare: 1Driftsätt Controller: Kaskadreglering, P-positionsreglage, PI-farthållare, PI-strömregulator för F eller M, profildrift med uppsättning- och direktdrift, interpolerad drift via fältbuss, synkron-driftsätt, referenskörning, inkopplingsdrift, autotuningDriftläge: Fältorienterad reglering, positionsupplösning 24 bitar/U, samplingshastighet 16 kHz, PWM med 8 eller 16 kHz, vektormodulation med 3. Harmonisk realtidsdataregistrering, 2x Input-Capture (x, v, F), 2x Output-Trigger (x, v, F), 2x positionsgivaringång, 1x Sync-gränssnitt för encoder-emulering eller Encoder-ingångEthernet-gränssnitt, funktion: Parametrering och driftsättningEthernet-gränssnitt, protokoll: TCP/IPFältbusgränssnitt, protokoll: EtherCAT, Ethernet/IP, Modbus/TCP, PROFINET IRT, PROFINET RTFältbussgränssnitt, funktion: Bussanslutning, kommun/markledande, EtherCAT Slave, PROFINET Slave, Ethernet/IP SlaveFältbusskontakt: EtherCAT, Ethernet/IP, Modbus/TCP, PROFINETKommunikationsprofil: CiA402, CoE (CANopen over EtherCAT), EoE (Ethernet over EtherCAT), Foe (File over EtherCAT), PROFIdrive, DrivestprofilerProcesskoppling: AC1: Adjustable-Speed Drives, AC3: Drives with Positioning Function, AC4: Synchronous Servo Application, Adjustable-Speed Drives, Drive with Positioning Function, i/O-läge för 256 fordonsuppsättningar, Interpolated Mode CSP, Interpolated Mode CST, Interpolated Mode CSVFältbus-gränssnitt, överföringshastighet 100 Mbit/s.Militärbus-gränssnitt, anslutningstyp: 2x burkFältbus-gränssnitt, anslutningsteknik: RJ45Encoder-gränssnitt, funktion: Biss-C, ENDAT 2.1-givare, ENDAT 2.2-givare, Hiperface-givare, Inkrementell givare, Nikon, SIN/COS-givareEncoder-gränssnitt 2, funktion: Inkrementalgivare, SIN/COS-givareSynkroniserings-gränssnitt, funktion: Omkodare A/B/Z, kodningsingång A/B/ZEncoder gränssnitt utgång, egenskaper: 1 MHz maximal utgångsfrekvens, max. 16384 pprEncoder gränssnitt ingång, egenskaper: 1 MHz maximal utgångsfrekvens, max. 16384 pprAntal digitala logikkurser: 12Omkopplingslogik ingångar: PNP (pluskopplande)Egenskaper logikgång: Delvis fritt konfigurerbar, delvis Safety-ingångar, inte galvaniskt separeradeSpecifikation Logiinte: I anslutning till IEC 61131-2, typ 3Arbetsområde Logiinte: -3 V ... 30 VAntal High-Speed logikprogram: 2Tidsupplösning för höghastighetslogisvägar: 1 µsAntal digitala logikutgångar 24 VDC 6Kopplingslogik utgångar: PNP (pluskopplande)Egenskaper för digitala logikutgångar: Delvis fritt konfigurerbara, inte galvaniskt separerade, delvis diagnosutgångarMax. Ström: Digitala logikutgångar 20 mAAntal High-Speed utgångar: 2Tidsupplösning för snabba kopplingsutgångar: 1 µsAntal potentialfria utgångar: 1Max. Ström av potentialfria utgångar: 0 – 50 mAAntal analoga börvärdesingångar: 1Egenskaper börvärdesingångar: DifferensingångarKonfigurerbar för varvtal: Konfigurerbar för ström/kraftArbetsområde börvärdesingång: ± 10 V.± 10 % av den vikt som ska användas vid provningenImpedans börvärdesingång: 70 kOhmSäkerhetsfunktion: Säker bromsreglering (SBC), säkert avstängt ögonblick (STO), säker stopp 1 (SS1)Säkerhetsintegritetsnivå (SIL): Säker bromsreglering (SBC) / SIL 3 / SILCL 3, säkert avkopplat ögonblick (STO) / SIL 3 / SILCL 3Performance Level (PL): Säker bromsreglering (SBC) / kategori 3, Performance Level e, säkert avstängt ögonblick (STO) / kategori 4, Performance Level e.Diagnostäckningsgrad: 97 %SFF Safe Failure fraction 99 %Hardware-feltolerans: 1Antal säkra 2-poliga ingångar:2Antal diagnosutgångar: 2
- Typ av produkt
Servomotorstyrenhet
- Typ
CMMT-AS-C2-3A-MP-S1
- Anslutning
RJ45
- Tillverkarnr.
8143163
- Kabellängd
25 m
IP20
- Max. omgivningstemperatur
+50 °C
- Min. omgivningstemperatur
0 °C
- UKCA
Ja
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2799578 FESTO CMMT-AS-C2-3A-MP-S1 8143163 Servomotorstyrenhet 1 st
Beskrivning
Version
- Universellt användbar servodrivregulator för PM-synchron-servomotorer upp till 6000 W kontinuerlig effektStöd för motorfamiljerna EMMT-AS, EME-AS, EMMB-AS och EMM-AS samt motorer från andra motorer Enfasig/trefas-nätanslutning 230/400 V AC, nätfilter och bromsmotstånd integrerat, anslutningsmöjlighet för externt bromsmotstånd Exakt vridmoment-, hastighets- och positionsregleringRörelser från punkt-till-punkt till interpolerande rörelserOmfattande inbyggda skyddsfunktioner för servodrivreglage, motor och axel med automatisk motoravstängning/snabbstopp
